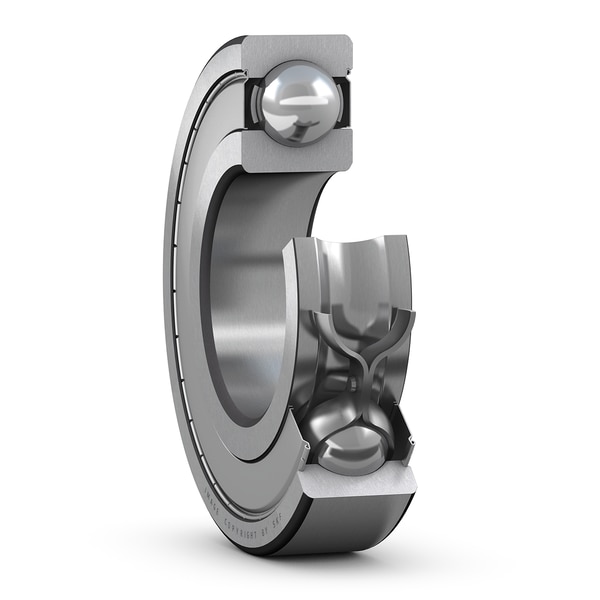

16100-2Z - Rulment radial rigid cu bile cu etanșări sau șaibe de protecție
Rulment radial rigid cu bile cu etanșări sau șaibe de protecție Rulmenți cu bile cu canelură adâncă cu etanșări sau șaibe de protecție sunt deosebit de versatili, au frecare redusă și sunt optimizați pentru zgomot și vibrații reduse, ceea ce permite viteze de rotație mari. Aceștia suportă sarcini radiale și axiale în ambele direcții, sunt ușor de montat și necesită mai puțină întreținere decât multe alte tipuri de rulmenți. Etanșarea integrată poate prelungi semnificativ durată de viață a rulmentului, deoarece menține lubrifiantul în rulmenți și contaminanții afară.
Diametru interior10 mmDiametru interior
Diametru exterior28 mmDiametru exterior
Lățime8 mmLățime
d10 mmDiametru interior
D28 mmDiametru exterior
B8 mmLățime
Prezentare generală a produsului
| Cod produs | 16100-2Z |
|---|
| Tip produs | Rulment radial rigid cu bile cu etanșări sau șaibe de protecție |
|---|
| Marcă | SKF |
|---|
Dimensiuni detaliate
| Diametru interior | Diametru interior | 10 mm |
| Diametru exterior | Diametru exterior | 28 mm |
| Lățime | Lățime | 8 mm |
Performanță
| Sarcină dinamică de bază | Sarcină dinamică de bază | 5.07 kN |
| Sarcină statică de bază | Sarcină statică de bază | 2.36 kN |
| Turație de referință | Turație de referință | 60000 r/min |
| Turație limită | Turație limită | 30000 r/min |
Proprietăți
| Caneluri de umplere | Caneluri de umplere | Fără |
| Număr de rânduri | Număr de rânduri | 1 |
| Element de poziționare, inel exterior rulment | Element de poziționare, inel exterior rulment | Fără |
| Tip alezaj | Tip alezaj | Cilindric |
| Colivie | Colivie | Fier |
| Aranjament potrivit | Aranjament potrivit | Nu |
| Joc radial intern | Joc radial intern | CN |
| Material rulment | Material rulment | Oțel pentru rulmenți |
| Acoperire | Acoperire | Fără |
| Etanșare | Etanșare | Scut pe ambele părți |
| Tip etanșare | Tip etanșare | Nun-contact |
| Lubrifiant | Lubrifiant | unsoare |
| Caracteristică de relubrifiere | Caracteristică de relubrifiere | Fără |
| Amprentă de carbon indicativă pentru produs nou | Amprentă de carbon indicativă pentru produs nou | 0.09 kg CO2e |
Logistică
| Greutate netă produs | Greutate netă produs | 0.0241 kg |
| Cod eClass | Cod eClass | 23-05-08-01 |
| Cod UNSPSC | Cod UNSPSC | 31171504 |
Dimensiuni detaliate
| d | Diametru interior | 10 mm |
| tΔdmp | Limitele de deviație ale diametrului mediu al găurii | -0.008... 0 mm |
| D | Diametru exterior | 28 mm |
| tΔDmp | Limitele de deviație ale diametrului exterior mediu | -0.009... 0 mm |
| B | Lățime | 8 mm |
| tΔBs | Limitele de deviație ale lățimii inelului | -0.12... 0 mm |
| d1 | Diametrul umărului | ≈ 17 mm |
| D2 | Diametrul adânciturii | ≈ 24.72 mm |
| r1,2 | Dimensiunea fazei | min. 0.3 mm |
| clasă de toleranță ISO pentru dimensiuni | clasă de toleranță ISO pentru dimensiuni | Nurmal |
Dimensiuni de sprijin
| da | Diametrul sprijinului arborelui | min. 14.2 mm |
| da | Diametrul sprijinului arborelui | max. 16.6 mm |
| Da | Diametru carcasă sprijin | max. 23.8 mm |
| ra | Raza de filare a arborelui sau carcasei | max. 0.3 mm |
Date de calcul
| C | Sarcină dinamică de bază | 5.07 kN |
| C0 | Sarcină statică de bază | 2.36 kN |
| Pu | limită de încărcare la oboseală | 0.1 kN |
| Turație de referință | Turație de referință | 60000 r/min |
| Turație limită | Turație limită | 30000 r/min |
| kr | Factor de sarcină minimă | 0.03 |
| f0 | Factor de calcul | 13.1 |
Toleranțe de nealiniere
| tKia | Intervalul de înălțime a secțiunii la inelul interior al rulmentului asamblat | 10 µm µm |
| tKea | Intervalul de înălțime a secțiunii la inelul exterior al rulmentului asamblat | 15 µm µm |
| clasă de toleranță ISO pentru toleranțe geometrice | clasă de toleranță ISO pentru toleranțe geometrice | Nurmal |
