1309-TVH-C3+FAG

Date tehnice FAG/Schaeffler

1309-TVH-C3 - Rulment oscilant cu bile

Rulment oscilant cu bile 13..-TVH, colivie din plastic

d45 mmDiametru interior

D100 mmDiametru exterior

B25 mmLățime

C r38.500 NSarcină dinamică de bază, radială

C 0r12.700 NSarcină statică de bază, radială

n G7.500 1/minTurație limită

Sarcină radială

Sarcină axială într-o direcție

Sarcină axială in doua directii

Lubrifiere cu unsoare

Lubrifiere cu ulei

neetanșat

eroare unghiulară statică și nealiniere

eroare unghiulară dinamică și nealiniere

Tip alezaj	Z	Cilindric
Tip etanșare	Fără	Neetanșat
Colivie	TVH	Colivie masivă din poliamidă PA66 armată cu fibră de sticlă
clasă de toleranță	PN	Clasă de toleranță PN, conform DIN 620
Joc radial intern	C3 (Group 3)	Joc intern mai mare decât CN
Lubrifiant	Fără	Rulment nelubrifiat

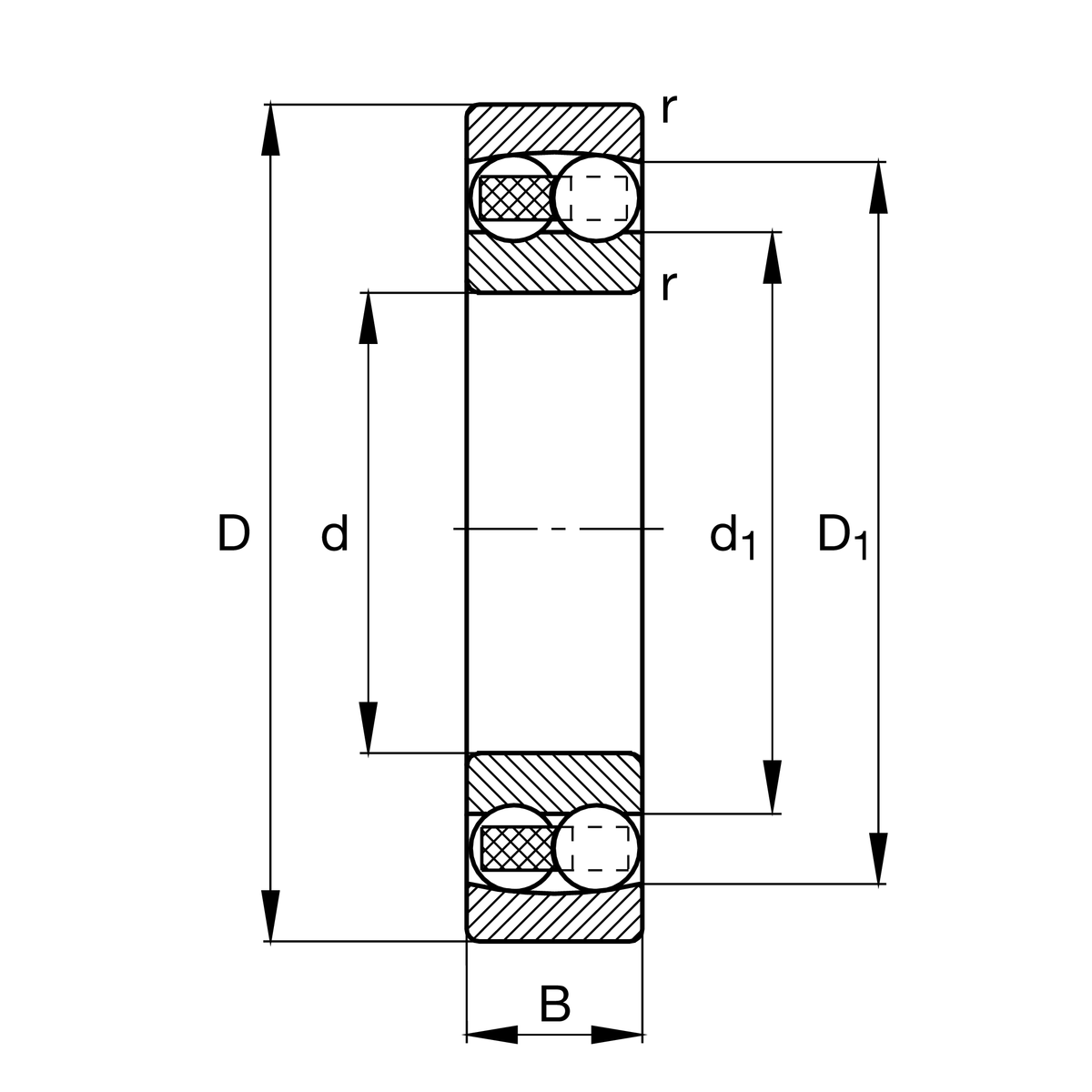

d	Diametru interior	45 mm
D	Diametru exterior	100 mm
B	Lățime	25 mm
C r	Sarcină dinamică de bază, radială	38.500 N
C 0r	Sarcină statică de bază, radială	12.700 N
C ur	limită de sarcină la oboseală, radială	810 N
n G	Turație limită	7.500 1/min
n ϑr	Turație de referință	6.700 1/min
≈m	Masă	0,911 kg

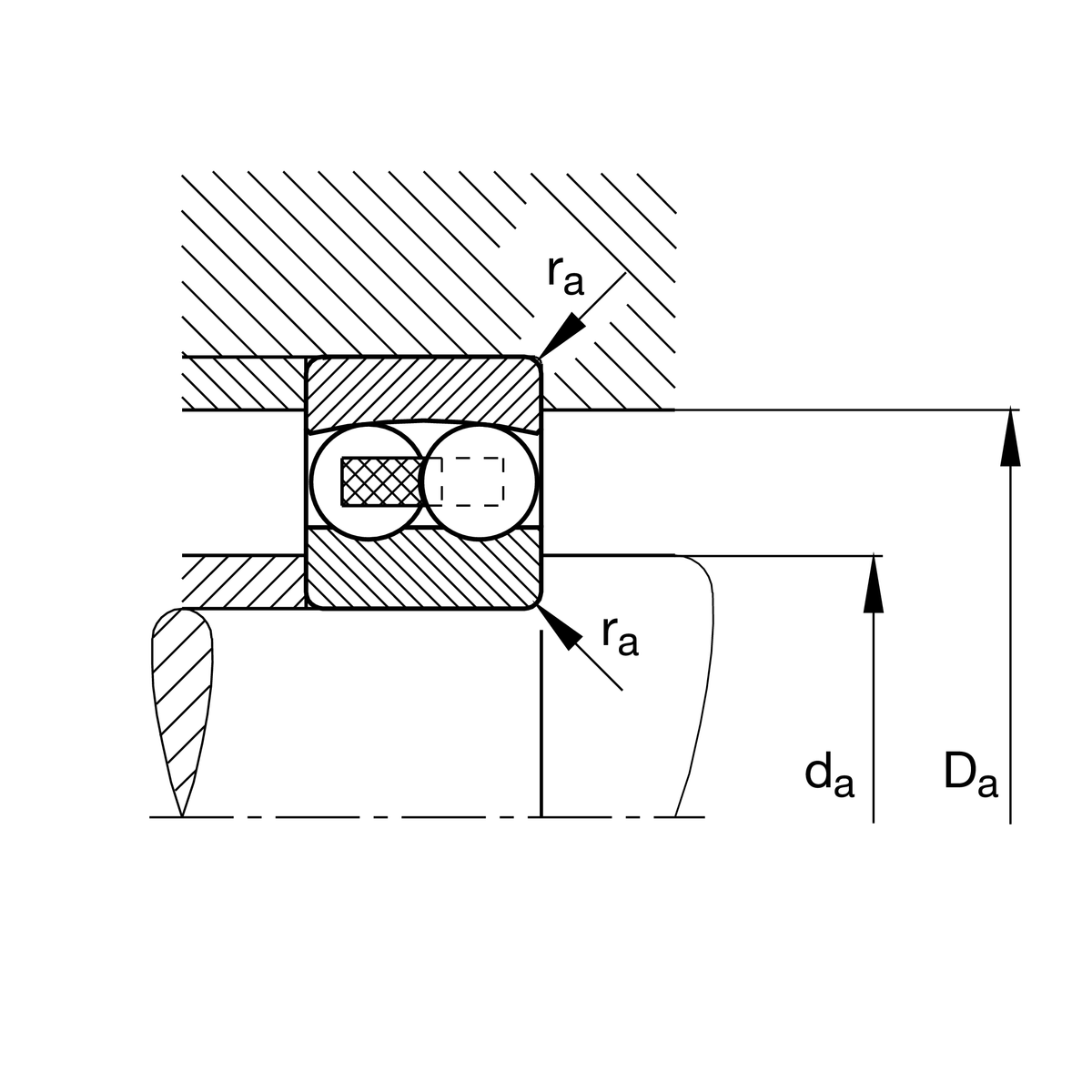

d a min	Diametrul minim al umărului arborelui	54 mm
D a max	Diametrul maxim al umărului carcasei	91 mm
r a max	Raza maximă de racordare	1,5 mm

r min	Dimensiune minimă teșitură	1,5 mm
D 1	Diametrul umărului inelului exterior	83,53 mm
d 1	Diametrul umărului inelului interior	64,05 mm

T min	Temperatură minimă de funcționare	-30 °C
T max	Temperatură maximă de funcționare	120 °C

e	Valoare limită Fa/Fr pentru aplicabilitatea valorilor diferite ale factorilor X și Y	0,25
Y 1	Factor de sarcină axială dinamică	2,51
Y 2	Factor de sarcină axială dinamică	3,88
Y 0	Factor de sarcină axială statică	2,63
