53310+FAG

Date tehnice FAG/Schaeffler

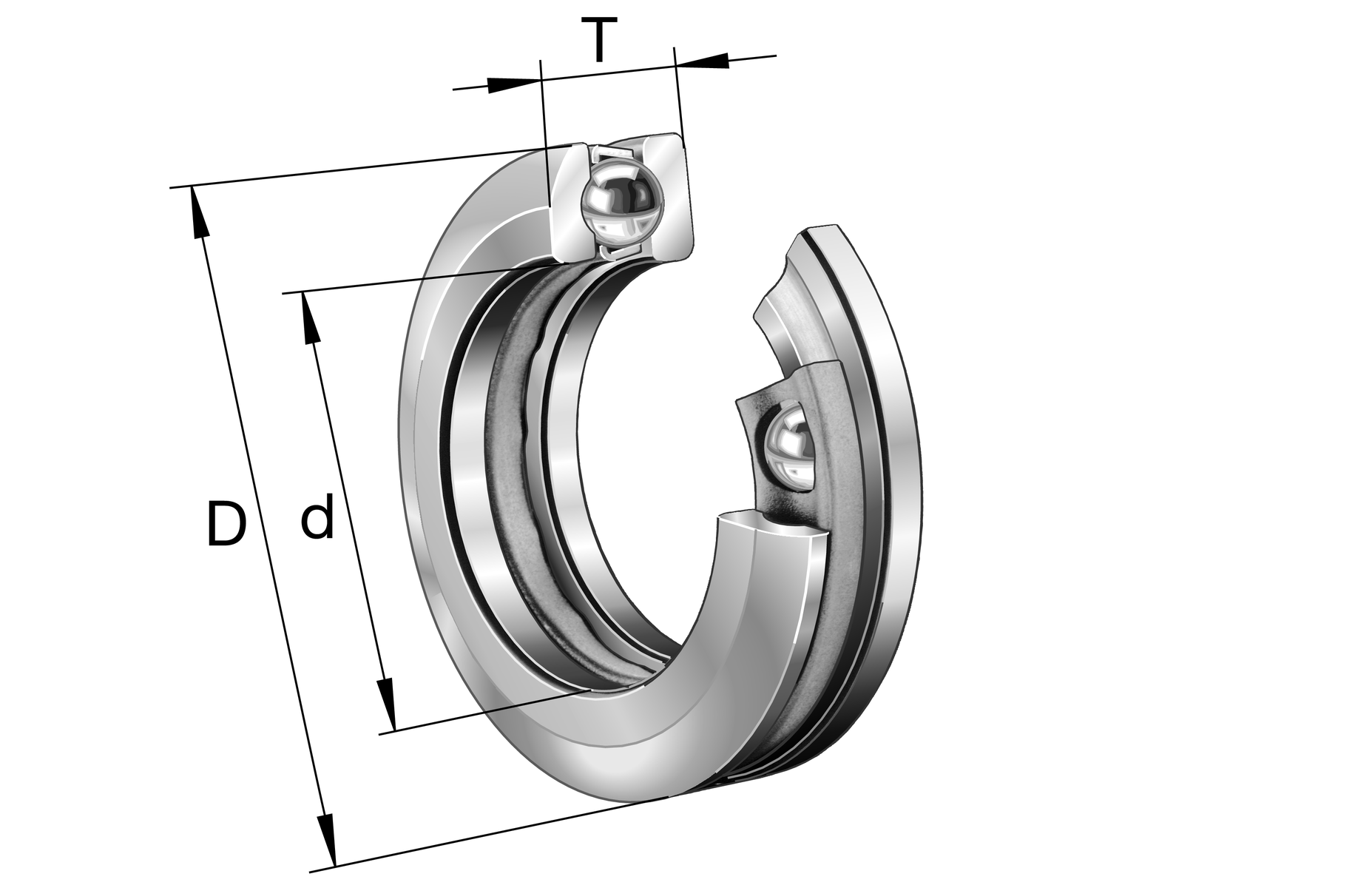

53310 - Rulment axial cu bile

Rulment axial cu bile 533, cu acțiune într-un singur sens, cu șaibă sferică de carcasă, colivie din tablă de oțel

d50 mmDiametru interior șaibă arbore

D95 mmDiametru exterior șaibă carcasă

n G3.550 1/minTurație limită

Sarcină axială într-o direcție

Lubrifiere cu unsoare

Lubrifiere cu ulei

neetanșat

staticangularerrorandmisalignment

Colivie	JP	Tabla de oțel
Clasa de toleranta	PN	Clasă de toleranță PN, conform DIN 620
Stabilizare dimensionala / termica	S0	Inele stabilizate dimensional până la 150 °C

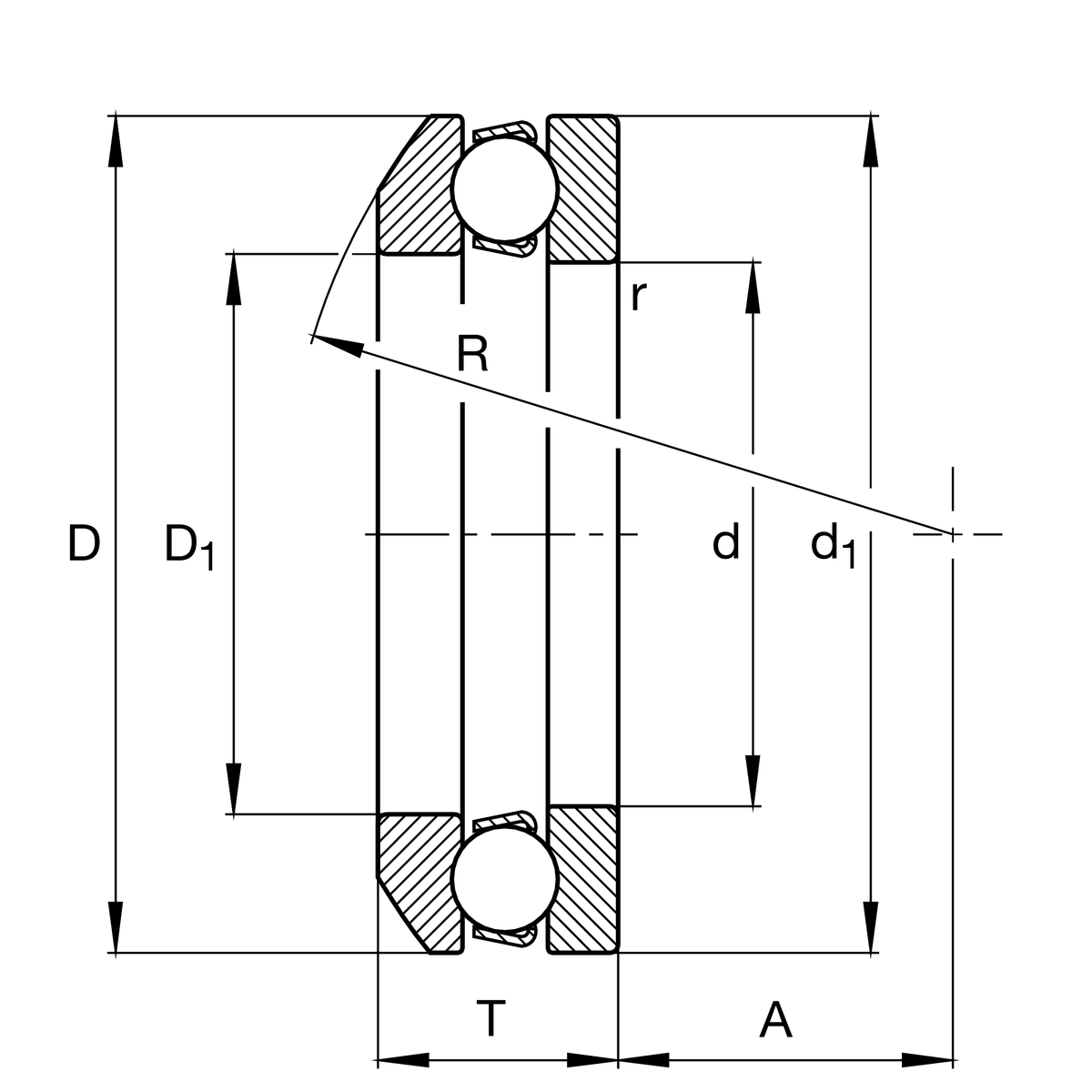

d	Diametru interior șaibă arbore	50 mm
D	Diametru exterior șaibă carcasă	95 mm
T	Înălțime	34,3 mm
C a	Sarcină dinamică de bază, axială	82.000 N
C 0a	Sarcină statică de bază, axială	169.000 N
C ua	Limită de sarcină la oboseală, axială	7.700 N
n G	Turație limită	3.550 1/min
n ϑr	Turație de referinta	6.400 1/min
≈m	Masa	0,969 kg

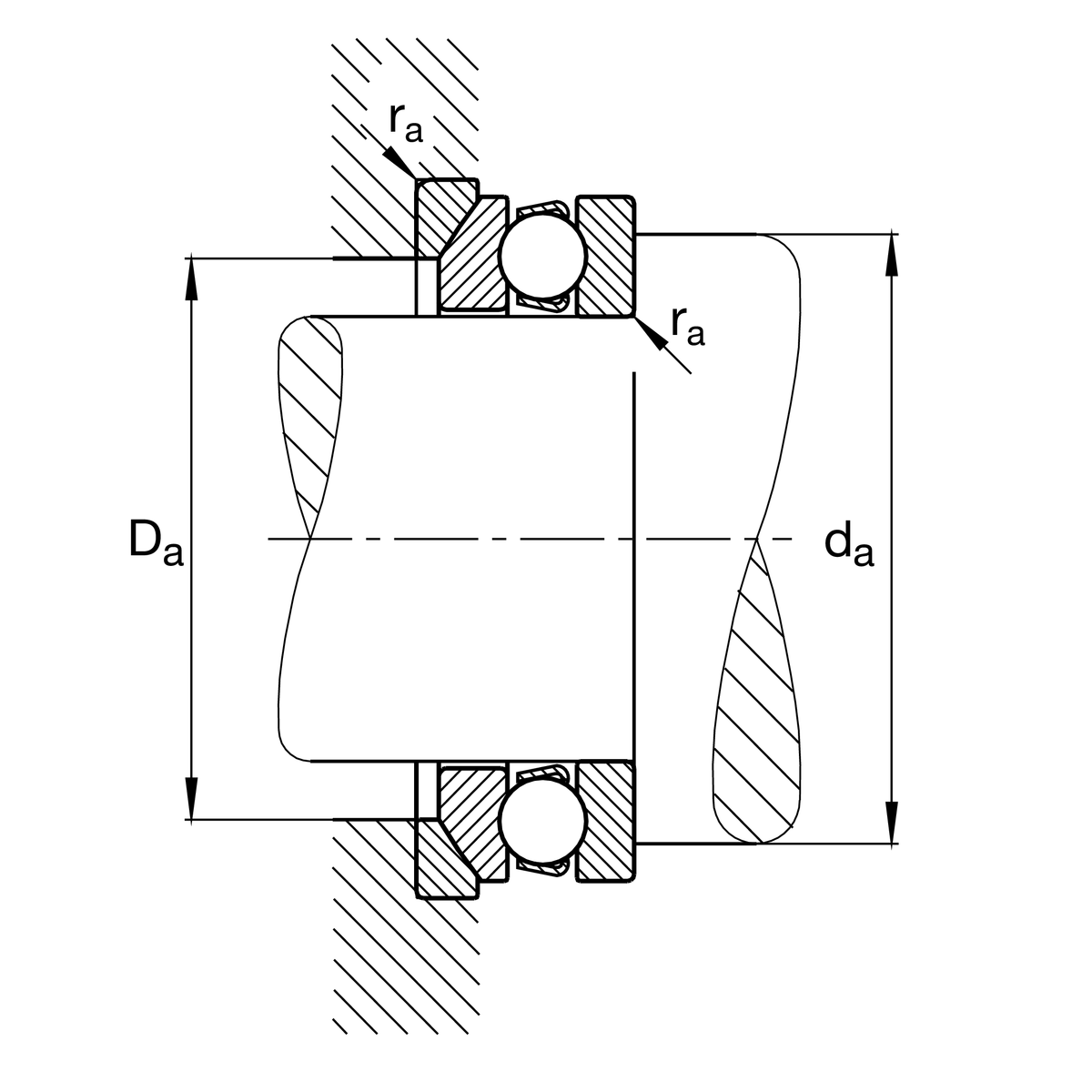

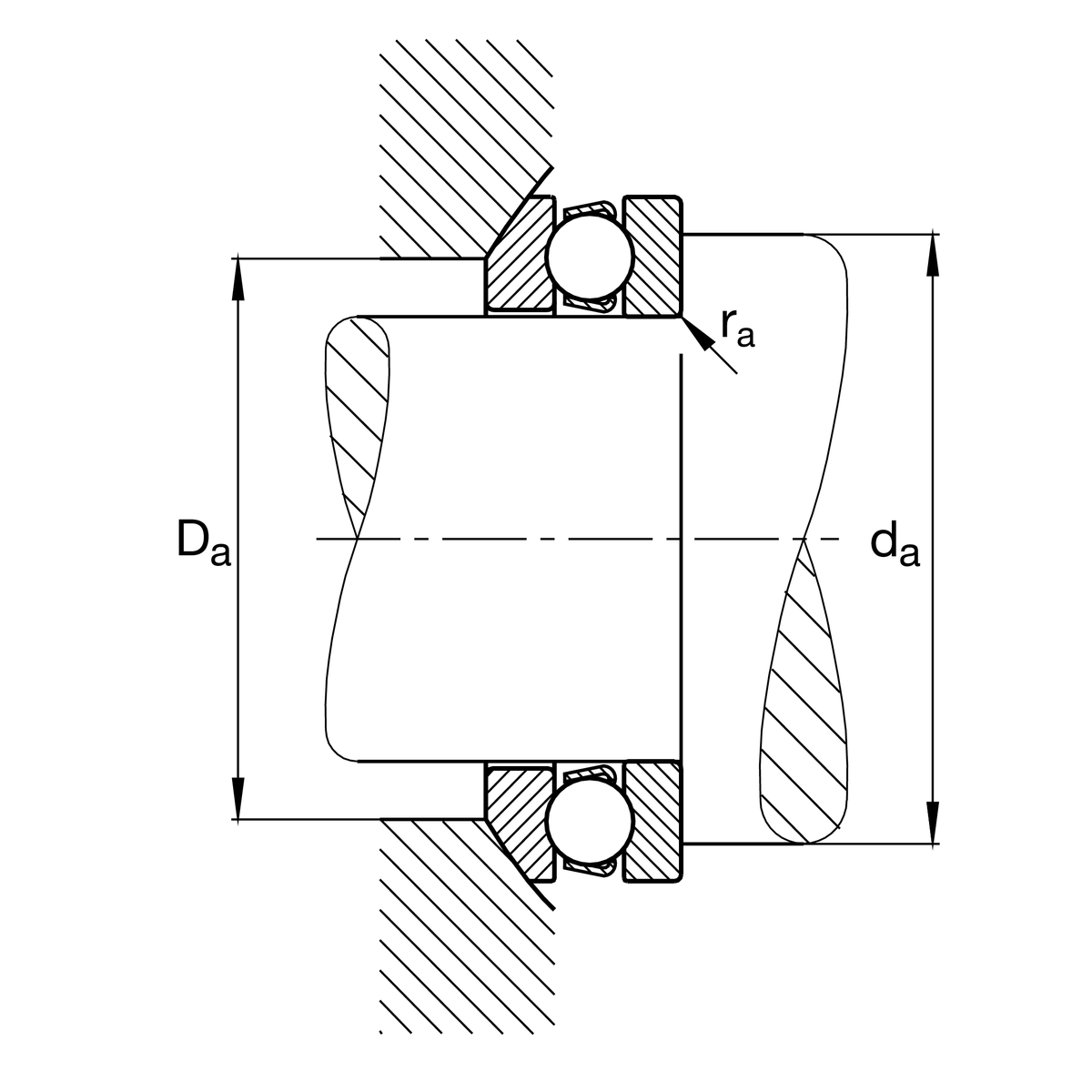

d a min	Diametrul minim al umărului arborelui	77 mm
D a max	Diametrul maxim al umărului carcasei	72 mm
r a max	Maximum filled radius	1 mm

r min	Dimensiune minimă tesitura	1,1 mm
D 1	Diametru interior șaibă carcasă	52 mm
d 1	Diametru exterior șaibă arbore	95 mm
R	Radius șaibă sferică de carcasă	72 mm
A	Distance of the center point	28 mm

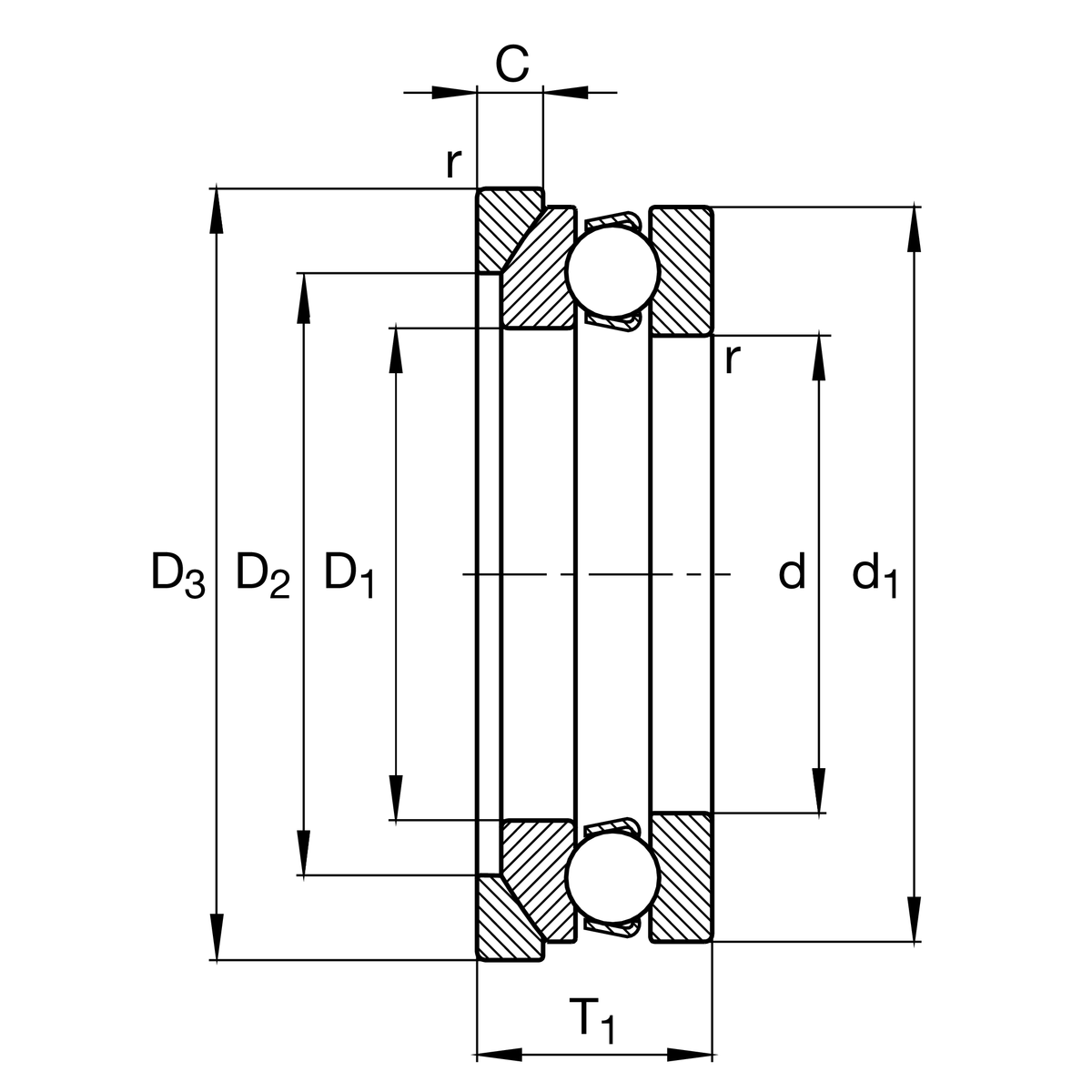

T 1	Înălțime with seat washer	37 mm
D 2	Diametru interior șaibă de reazem	72 mm
D 3	Diametru exterior șaibă de reazem	100 mm
C	Înălțime seat washer	11 mm

T min	Temperatura minimă de funcționare	-30 °C
T max	Temperatura maximă de funcționare	150 °C

Factor de sarcină minimă

0,18

Șaibă de reazem

U310
