4208-BB-TVH+FAG

Date tehnice FAG/Schaeffler

4208-BB-TVH - Rulment radial rigid cu bile

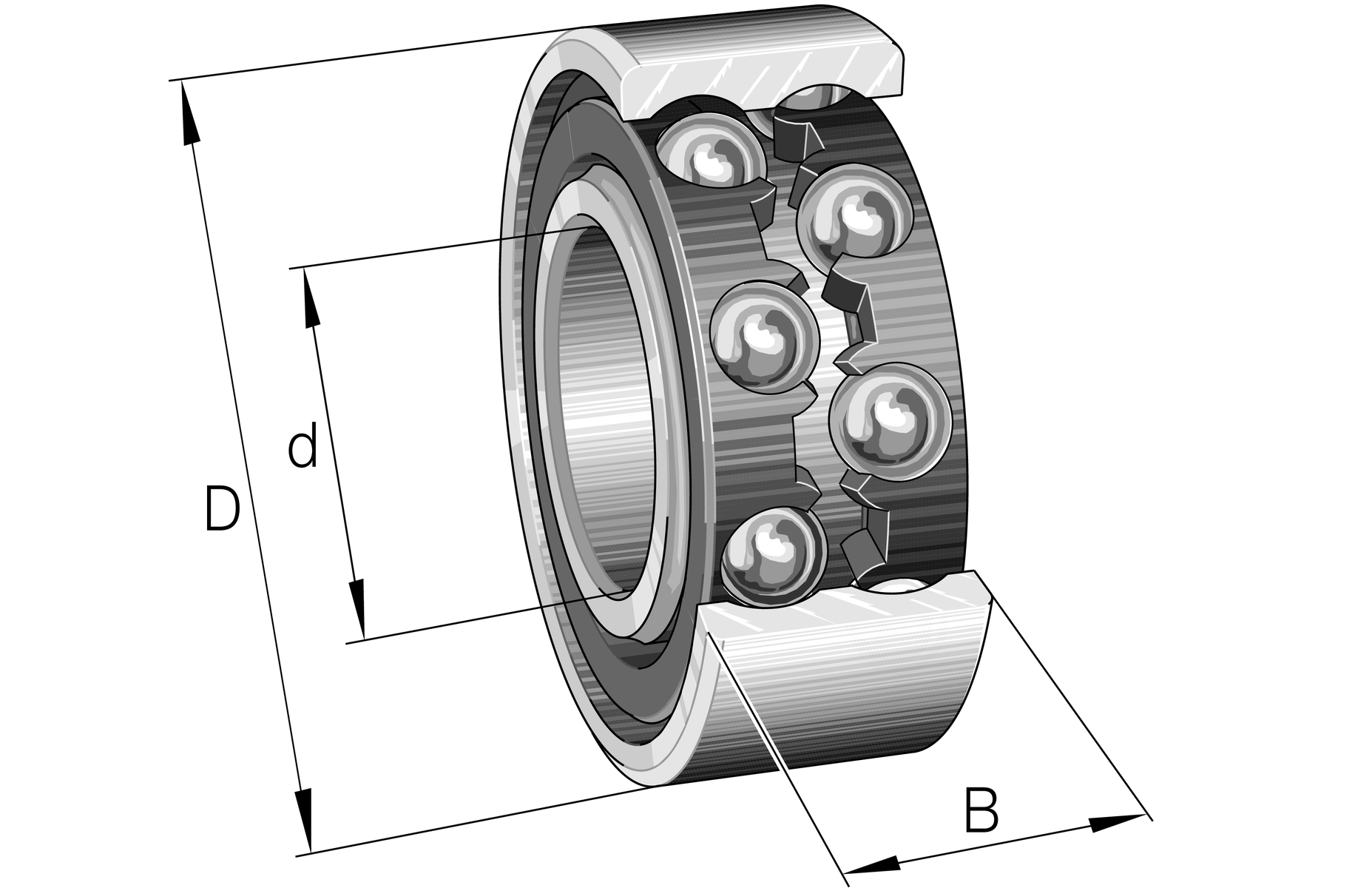

Rulment radial rigid cu bile 42..-BB-TVH, pe două rânduri, colivie din plastic

d40 mmDiametru interior

D80 mmDiametru exterior

B23 mmLățime

C r42.000 NSarcină dinamică de bază, radială

C 0r34.500 NSarcină statică de bază, radială

n G8.400 1/minTurație limită

Sarcină radială

Sarcină axială într-o direcție

Sarcină axială in doua directii

Lubrifiere cu unsoare

neetanșat

Variantă constructivă	B	Rulment fără fantă de umplere
Clasa de toleranta	PN	Normală (PN)
Execuție intern modificat	B	B
Colivie	TVH	Colivie masiva din poliamidă PA66 armată cu fibra de sticla
Lubrifiant	GA13	Unsoare pentru rulmenți cu bile și rulmenți tip insert
Stabilizare dimensionala / termica	SN	Inele stabilizate dimensional până la 120 °C
Joc radial intern	CN (Grupa N)	Joc intern normal

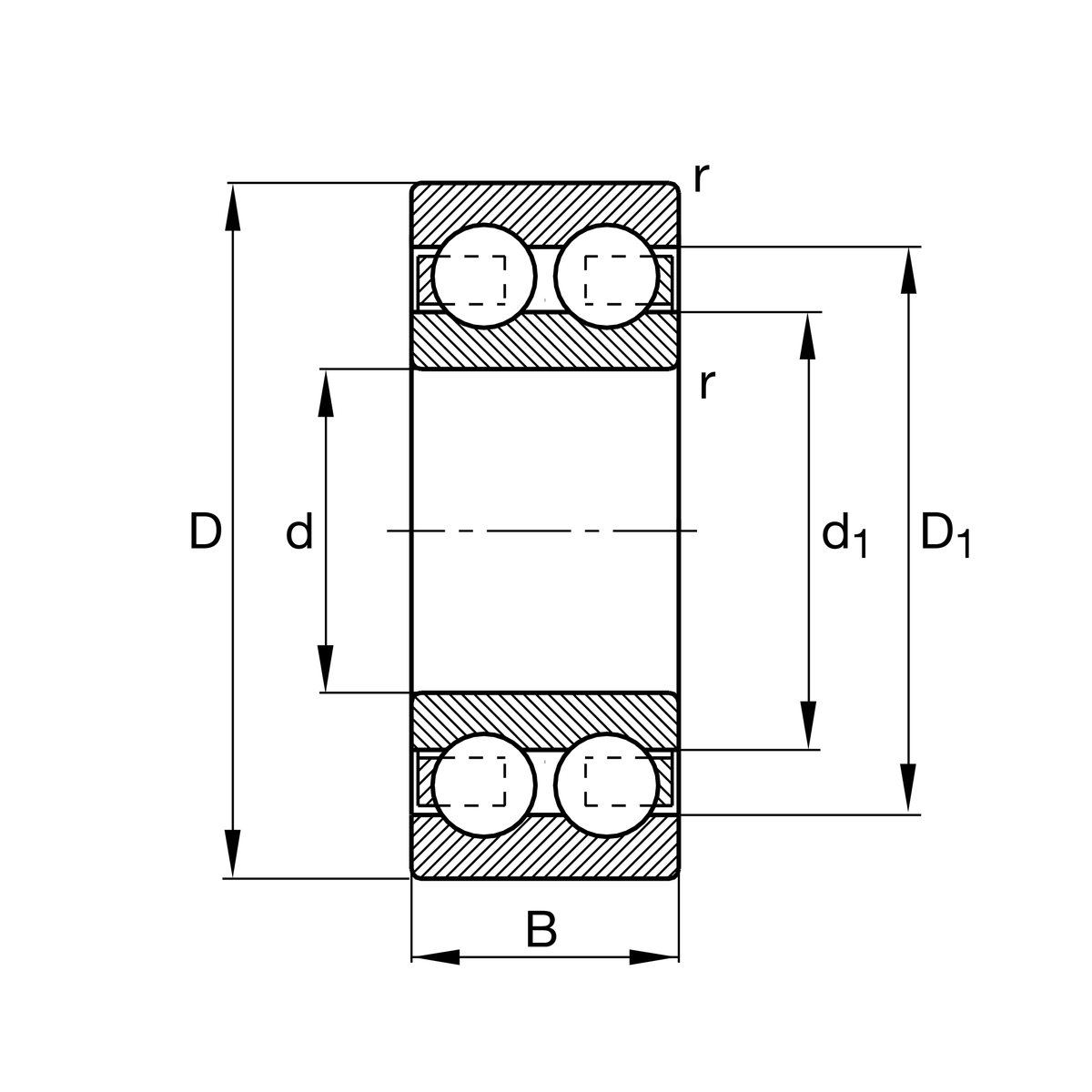

d	Diametru interior	40 mm
D	Diametru exterior	80 mm
B	Lățime	23 mm
C r	Sarcină dinamică de bază, radială	42.000 N
C 0r	Sarcină statică de bază, radială	34.500 N
C ur	Limita de sarcină la oboseală, radială	1.790 N
n G	Turație limită	8.400 1/min
n ϑr	Turație de referinta	7.500 1/min
≈m	Masa	448 g

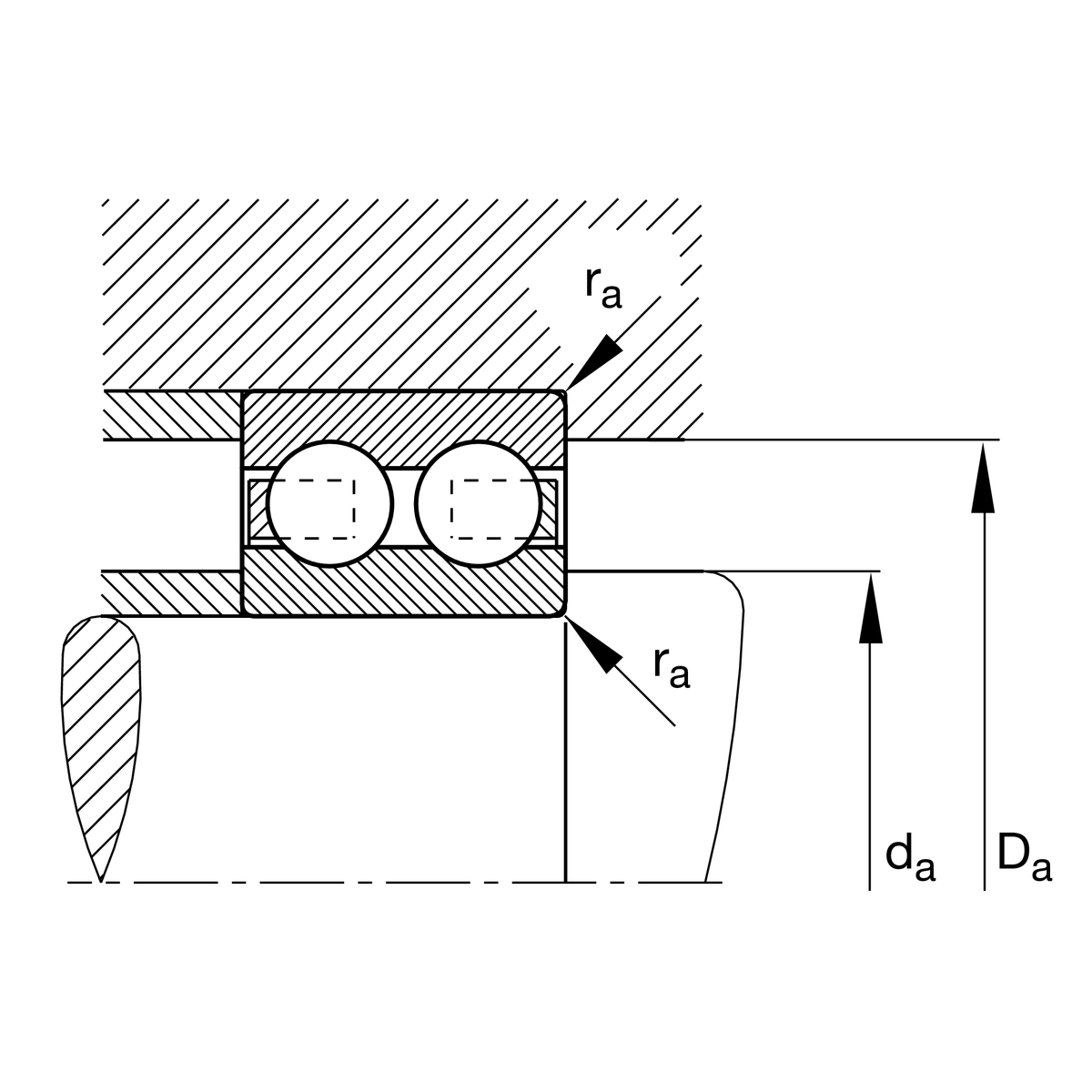

d a min	Diametrul minim al umărului arborelui	47 mm
D a max	Diametrul maxim al umărului carcasei	73 mm
r a max	Raza maximă de racordare	1 mm

r min	Dimensiune minimă tesitura	1,1 mm
D 1	Diametrul umărului inelului exterior	67,3 mm
d 1	Diametrul umărului inelului interior	53 mm

T min	Temperatura minimă de funcționare	-20 °C
T max	Temperatura maximă de funcționare	120 °C

f 0

Factor de calcul

14,7
