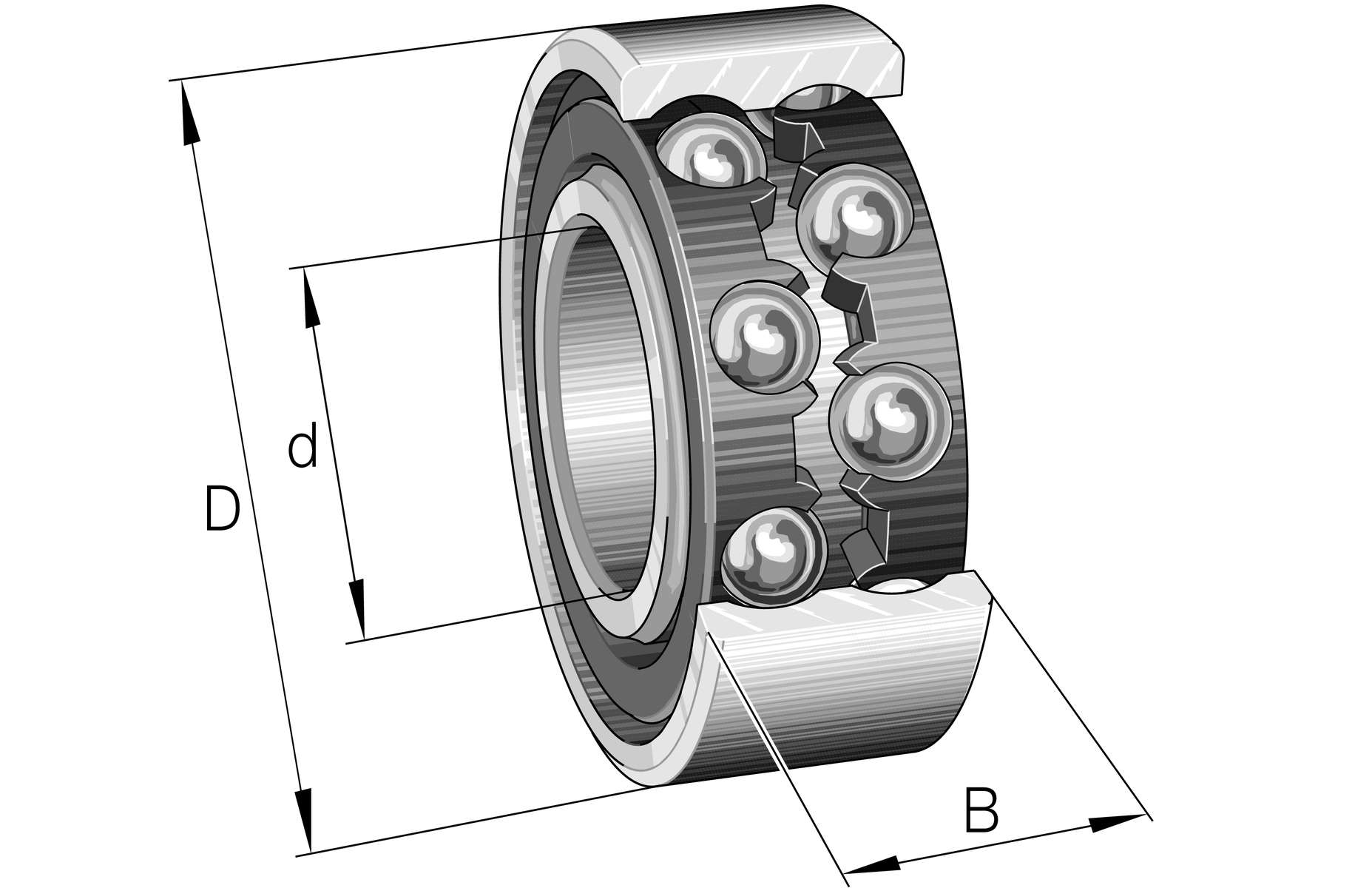

Fotografia produsului are caracter informativ

4202-BB-TVH+FAG

Date tehnice FAG/Schaeffler

4202-BB-TVH - Rulment radial rigid cu bile

Rulment radial rigid cu bile 42..-BB-TVH, pe două rânduri, colivie din plastic

d15 mmDiametru interior

D35 mmDiametru exterior

B14 mmLățime

C r12.400 NSarcină dinamică de bază, radială

C 0r7.400 NSarcină statică de bază, radială

n G20.100 1/minTurație limită

Sarcină radială

Sarcină axială într-o direcție

Sarcină axială in doua directii

Lubrifiere cu unsoare

neetanșat

Variantă constructivă	B	Rulment fără fantă de umplere
clasă de toleranță	PN	Nurmală (PN)
Execuție intern modificat	B	B
Colivie	TVH	Colivie masiva din poliamidă PA66 armată cu fibra de sticla
Lubrifiant	GA14	Unsoare pentru rulmenți cu bile, zgomot redus
Stabilizare dimensionala / termică	SN	Inele stabilizate dimensional până la 120 °C
Joc radial intern	CN (Grupa N)	Joc intern normal

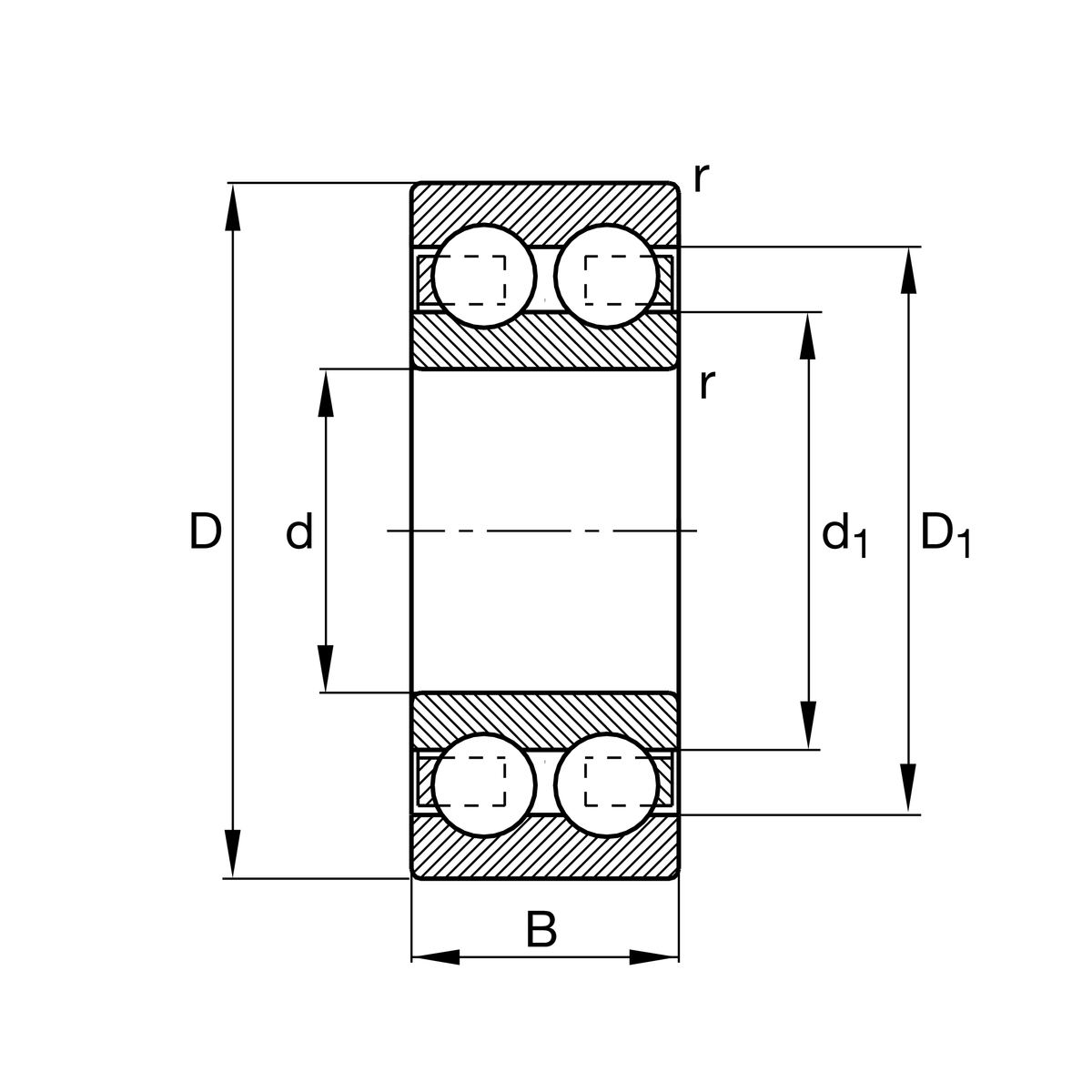

d	Diametru interior	15 mm
D	Diametru exterior	35 mm
B	Lățime	14 mm
C r	Sarcină dinamică de bază, radială	12.400 N
C 0r	Sarcină statică de bază, radială	7.400 N
C ur	limită de sarcină la oboseală, radială	385 N
n G	Turație limită	20.100 1/min
n ϑr	Turație de referință	16.400 1/min
≈m	Masă	0,059 kg

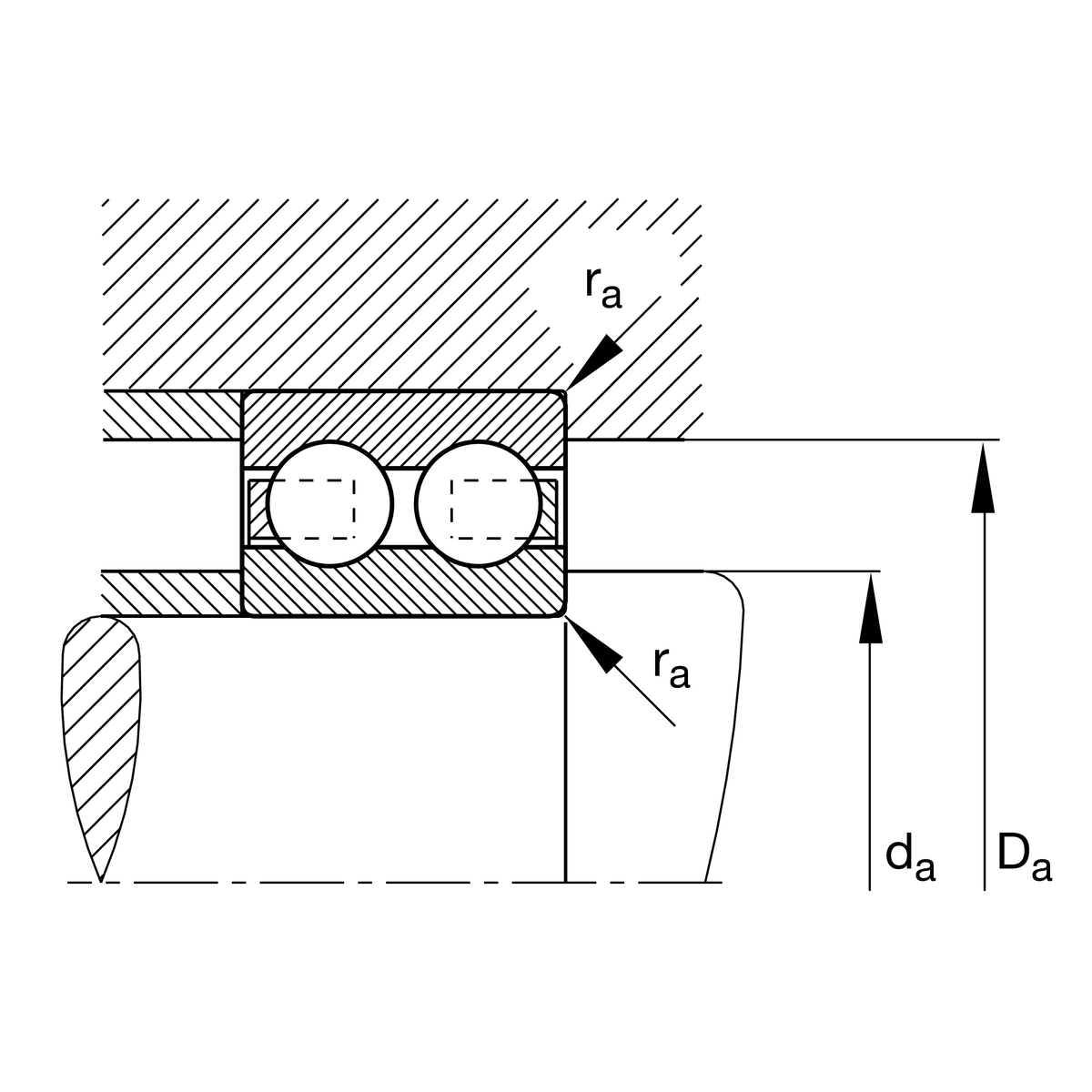

d a min	Diametrul minim al umărului arborelui	19,2 mm
D a max	Diametrul maxim al umărului carcasei	30,8 mm
r a max	Raza maximă de racordare	0,6 mm

r min	Dimensiune minimă teșitură	0,6 mm
D 1	Diametrul umărului inelului exterior	28,95 mm
d 1	Diametrul umărului inelului interior	21,4 mm

T min	Temperatură minimă de funcționare	-20 °C
T max	Temperatură maximă de funcționare	120 °C

f 0

Factor de calcul

13,1
