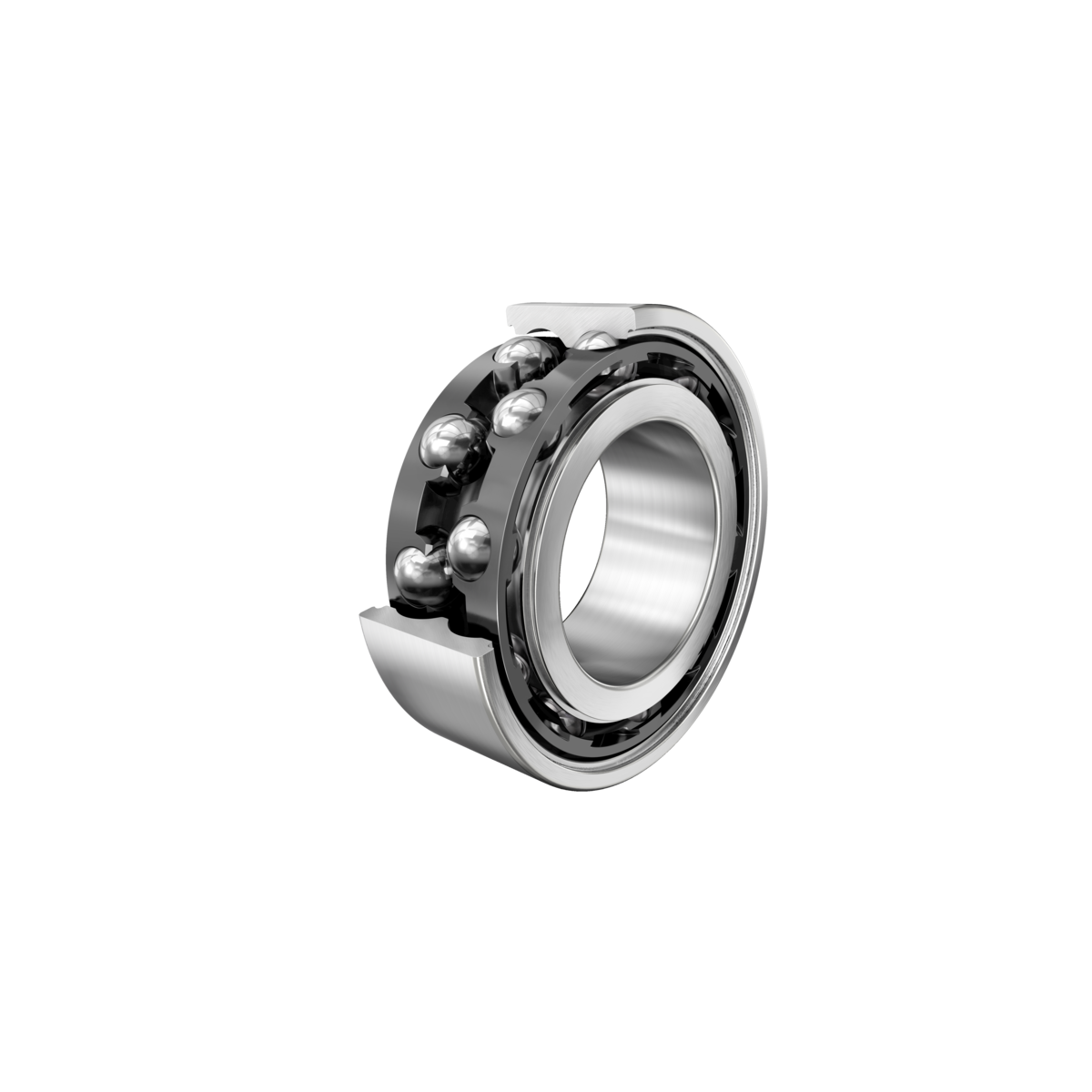

Fotografia produsului are caracter informativ

3215-B-TVH+FAG

Date tehnice FAG/Schaeffler

3215-B-TVH - Rulment cu bile cu contact unghiular

Rulment cu bile cu contact unghiular 32..-B-TVH, pe două rânduri, colivie din plastic

d75 mmDiametru interior

D130 mmDiametru exterior

B41,3 mmLățime

C r88.000 NSarcină dinamică de bază, radială

C 0r85.000 NSarcină statică de bază, radială

n G5.200 1/minTurație limită

Sarcină radială

Sarcină axială într-o direcție

Sarcină axială in doua directii

Lubrifiere cu unsoare

Lubrifiere cu ulei

neetanșat

Cod produs	3215-B-TVH
Tip produs	Rulment cu bile cu contact unghiular
Marcă	FAG
Număr material Schaeffler	0167124120000
Tip de bază	3215
Cod BearingX	3215-B-TVH
Masă	1.8 kg
CAD disponibil	Da
Date de calcul disponibile	Da

Variantă constructivă	B	Rulment fără fantă de umplere
Tip etanșare	Fără	Neetanșat
Colivie	TVH	Colivie masivă din poliamidă PA66 armată cu fibră de sticlă
clasă de toleranță	PN	Nurmală (PN)
Stabilizare dimensionala / termică	S0	Inele stabilizate dimensional până la 150 °C
Lubrifiant	GA13	Unsoare pentru rulmenți cu bile și rulmenți tip insert
Joc axial intern	CN	Grupa N (CN)

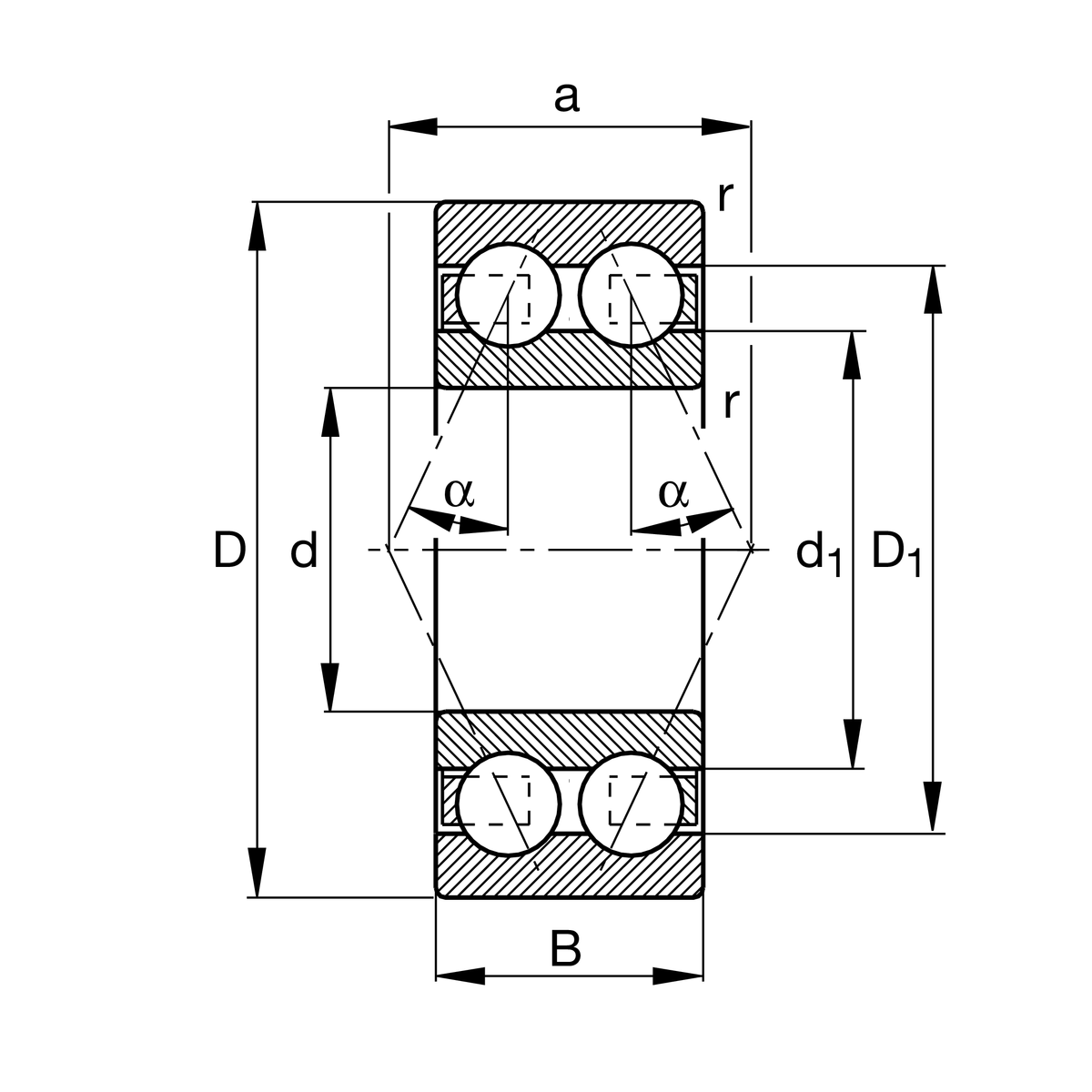

d	Diametru interior	75 mm
D	Diametru exterior	130 mm
B	Lățime	41,3 mm
C r	Sarcină dinamică de bază, radială	88.000 N
C 0r	Sarcină statică de bază, radială	85.000 N
C ur	limită de sarcină la oboseală, radială	4.350 N
n G	Turație limită	5.200 1/min
n ϑr	Turație de referință	5.300 1/min
≈m	Masă	1,8 kg

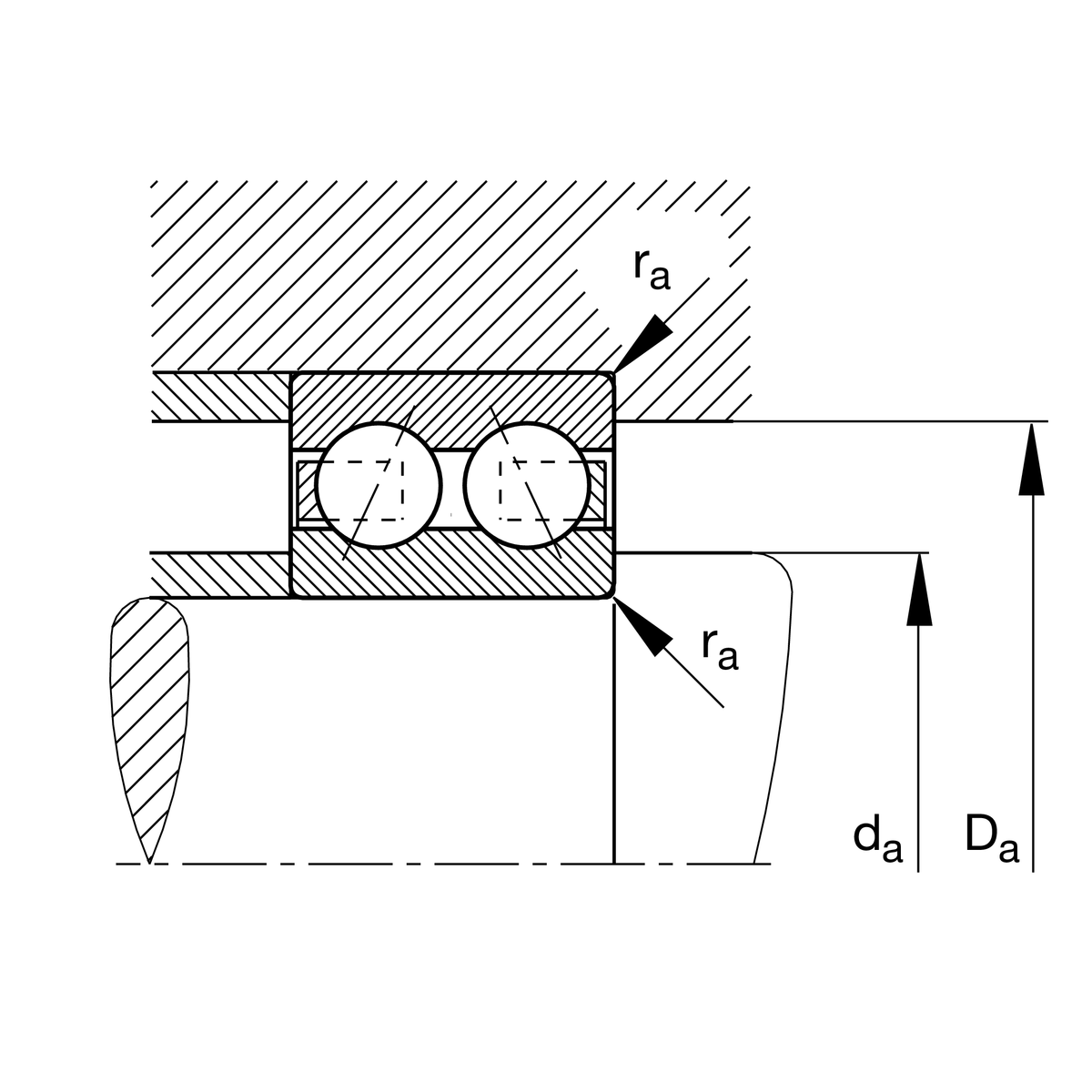

d a min	Diametrul minim al umărului arborelui	84 mm
D a max	Diametrul maxim al umărului carcasei	121 mm
r a max	Raza maximă de racordare	1,5 mm

r min	Dimensiune minimă teșitură	1,5 mm
D 1	Diametrul umărului inelului exterior	112,6 mm
d 1	Diametrul umărului inelului interior	92,42 mm
a	Distanța dintre vârfurile conurilor de presiune	65,2 mm
α	Unghi de contact	25 °

T min	Temperatură minimă de funcționare	-20 °C
T max	Temperatură maximă de funcționare	120 °C
