4204-BB-TVH+FAG

Date tehnice FAG/Schaeffler

4204-BB-TVH - Rulment radial rigid cu bile

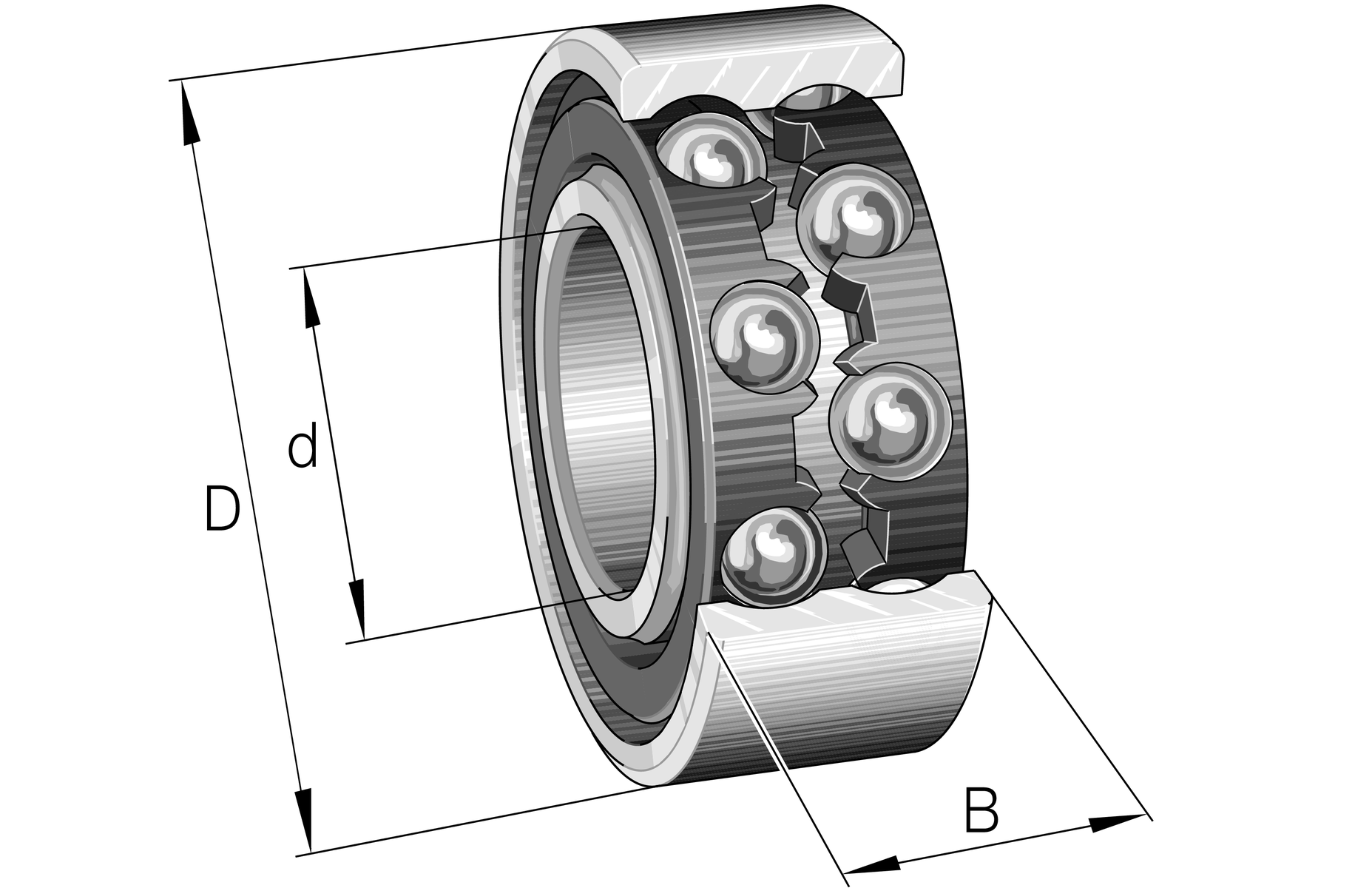

Rulment radial rigid cu bile 42..-BB-TVH, pe două rânduri, colivie din plastic

d20 mmDiametru interior

D47 mmDiametru exterior

B18 mmLățime

C r20.900 NSarcină dinamică de bază, radială

C 0r13.200 NSarcină statică de bază, radială

n G14.700 1/minTurație limită

Sarcină radială

Sarcină axială într-o direcție

Sarcină axială in doua directii

Lubrifiere cu unsoare

neetanșat

Variantă constructivă	B	Rulment fără fantă de umplere
Clasa de toleranta	PN	Normală (PN)
Execuție intern modificat	B	B
Colivie	TVH	Colivie masiva din poliamidă PA66 armată cu fibra de sticla
Lubrifiant	GA14	Unsoare pentru rulmenti cu bile, zgomot redus
Stabilizare dimensionala / termica	SN	Inele stabilizate dimensional până la 120 °C
Joc radial intern	CN (Grupa N)	Joc intern normal

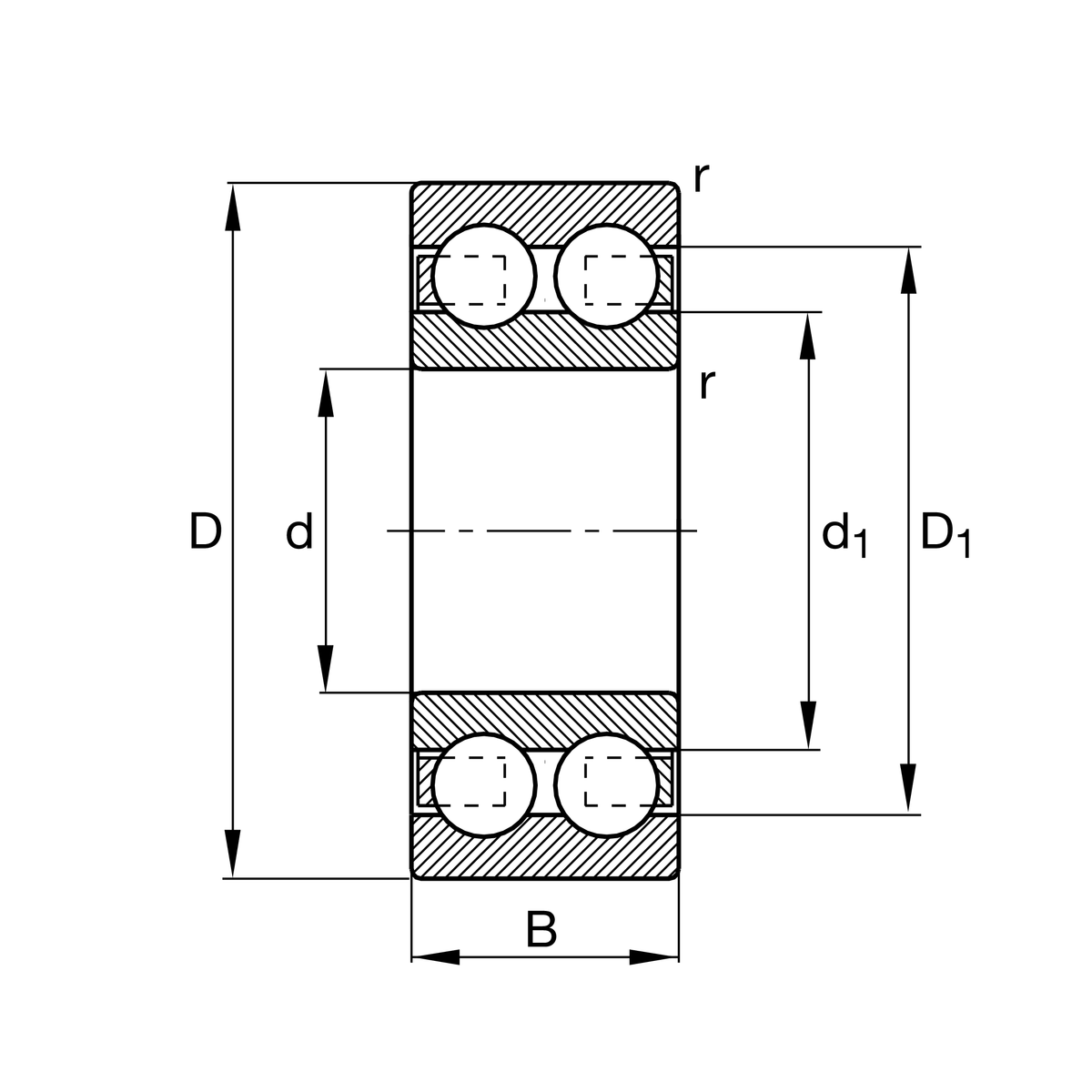

d	Diametru interior	20 mm
D	Diametru exterior	47 mm
B	Lățime	18 mm
C r	Sarcină dinamică de bază, radială	20.900 N
C 0r	Sarcină statică de bază, radială	13.200 N
C ur	Limita de sarcină la oboseală, radială	690 N
n G	Turație limită	14.700 1/min
n ϑr	Turație de referinta	13.300 1/min
≈m	Masa	0,138 kg

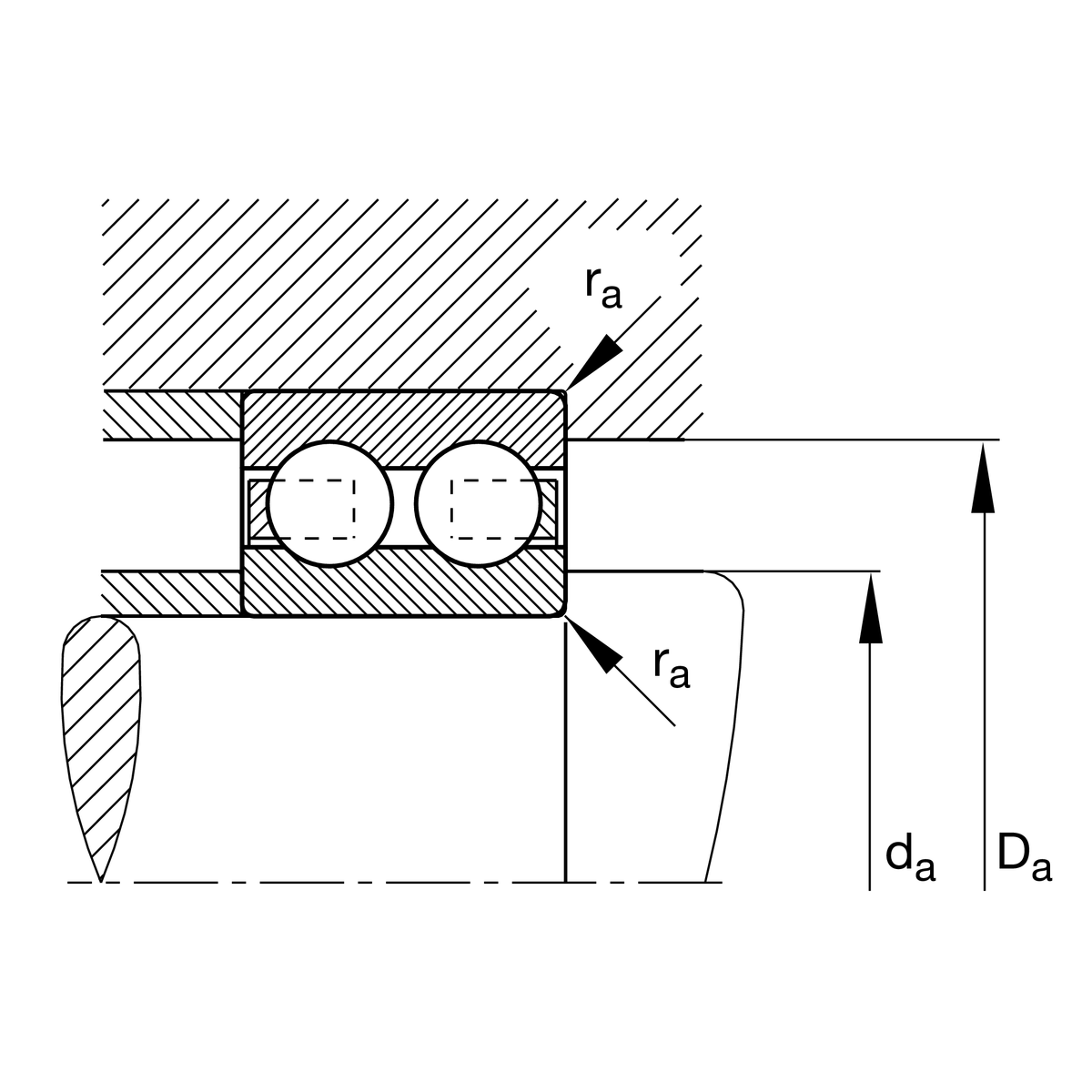

d a min	Diametrul minim al umărului arborelui	25,6 mm
D a max	Diametrul maxim al umărului carcasei	41,4 mm
r a max	Raza maximă de racordare	1 mm

r min	Dimensiune minimă tesitura	1 mm
D 1	Diametrul umărului inelului exterior	38,53 mm
d 1	Diametrul umărului inelului interior	28,4 mm

T min	Temperatura minimă de funcționare	-20 °C
T max	Temperatura maximă de funcționare	120 °C

f 0

Factor de calcul

13,1
