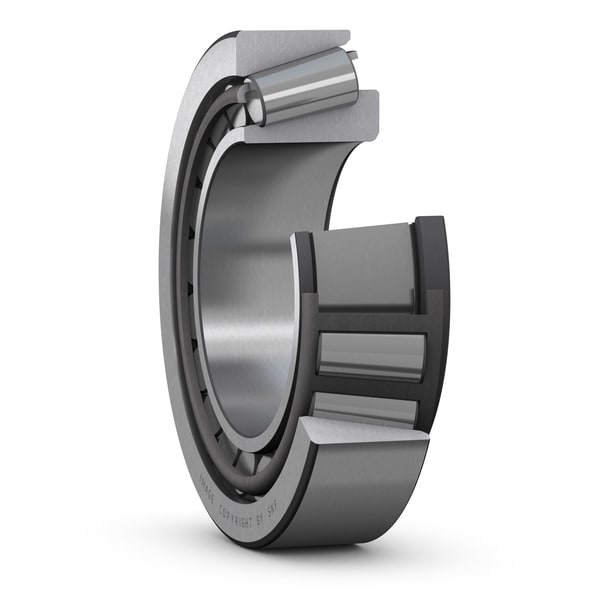

32924 - Rulment cu role conice cu un singur rând
Rulment cu role conice cu un singur rând Rulmenții cu role conice cu un singur rând sunt proiectați pentru a suporta sarcini radiale și axiale combinate și oferă o frecare redusă în timpul funcționării. Inelul interior, cu role și colivie, poate fi montat separat de inelul exterior. Aceste componente demontabile și interschimbabile facilitează montarea, demontarea și întreținerea. Prin montarea unui rulment cu role conice cu un singur rând împotriva altuia și aplicarea unei preîncărcări, se poate obține o aplicație de rulment rigid.
Diametru interior120 mmDiametru interior
Diametru exterior165 mmDiametru exterior
d120 mmDiametru interior
D165 mmDiametru exterior
B29 mmLățime inel interior
Prezentare generală a produsului
| Cod produs | 32924 |
|---|
| Tip produs | Rulment cu role conice cu un singur rând |
|---|
| Marcă | SKF |
|---|
Dimensiuni detaliate
| Diametru interior | Diametru interior | 120 mm |
| Diametru exterior | Diametru exterior | 165 mm |
| Lățime totală | Lățime totală | 29 mm |
| Lățime inel interior | Lățime inel interior | 29 mm |
| Lățime inel exterior | Lățime inel exterior | 23 mm |
| Unghi de contact | Unghi de contact | 13.1 ° |
Performanță
| Sarcină dinamică de bază | Sarcină dinamică de bază | 204 kN |
| Sarcină statică de bază | Sarcină statică de bază | 305 kN |
| Turație de referință | Turație de referință | 3000 r/min |
| Turație limită | Turație limită | 3600 r/min |
| Clasa de performanță SKF | Clasa de performanță SKF | SKF Explorer |
Proprietăți
| Parte a rulmentului | Parte a rulmentului | Rulment complet |
| Număr de rânduri | Număr de rânduri | 1 |
| Caracteristică de localizare, inel exterior al rulmentului | Caracteristică de localizare, inel exterior al rulmentului | Fără |
| Tip alezaj | Tip alezaj | Cilindric |
| Colivie | Colivie | Fierărie |
| Aranjament unghi de contact (rulment cu două rânduri) | Aranjament unghi de contact (rulment cu două rânduri) | Nu se aplică |
| Aranjament potrivit | Aranjament potrivit | Nu |
| Acoperire | Acoperire | Fără |
| Etanșare | Etanșare | Fără |
| Lubrifiant | Lubrifiant | Niciunul |
| Caracteristică de relubrifiere | Caracteristică de relubrifiere | Fără |
| Sistem de unități | Sistem de unități | Metric |
| Amprenta de carbon indicativă pentru produsul nou | Amprenta de carbon indicativă pentru produsul nou | 6.4 kg CO2e |
Logistică
| Greutatea netă a produsului | Greutatea netă a produsului | 1.79 kg |
| Cod eClass | Cod eClass | 23-05-09-10 |
| Cod UNSPSC | Cod UNSPSC | 31171516 |
Dimensiuni detaliate
| d | Diametru interior | 120 mm |
| D | Diametru exterior | 165 mm |
| T | Lățime rulment, total | 29 mm |
| d1 | Diametrul umărului inelului interior | ≈ 142.2 mm |
| B | Lățime inel interior | 29 mm |
| C | Lățime inel exterior | 23 mm |
| r1,2 | Dimensiunea fazei inelului interior | min. 1.5 mm |
| r3,4 | Dimensiunea fazei inelului exterior | min. 1.5 mm |
| a | Distanța de la fața laterală la punctul de presiune | 28.996 mm |
Dimensiuni de sprijin
| da | Diametrul sprijinului arborelui | max. 130 mm |
| db | Diametrul sprijinului arborelui | min. 130.5 mm |
| Da | Diametru carcasei de sprijin | min. 154 mm |
| Da | Diametru carcasei de sprijin | max. 155.5 mm |
| Db | Diametru carcasei de sprijin | min. 160 mm |
| Ca | Lățimea minimă a spațiului necesar în carcasă pe fața laterală mare | min. 5 mm |
| Cb | Lățimea minimă a spațiului necesar în carcasă pe fața laterală mică | min. 6 mm |
| ra | Raza filletului arborelui | max. 1.5 mm |
| rb | Raza filletului carcasei | max. 1.5 mm |
Date de calcul
| Clasa de performanță SKF | Clasa de performanță SKF | SKF Explorer |
| C | Sarcină dinamică de bază | 204 kN |
| C0 | Sarcină statică de bază | 305 kN |
| Pu | Limita de încărcare dinamică | 32 kN |
| Turație de referință | Turație de referință | 3000 r/min |
| Turație limită | Turație limită | 3600 r/min |
| e | Valoare limitativă | 0.35 |
| Y | Factor de calcul | 1.7 |
| Y0 | Factor de calcul | 0.9 |
