3208-BD-XL-TVH+FAG

Date tehnice FAG/Schaeffler

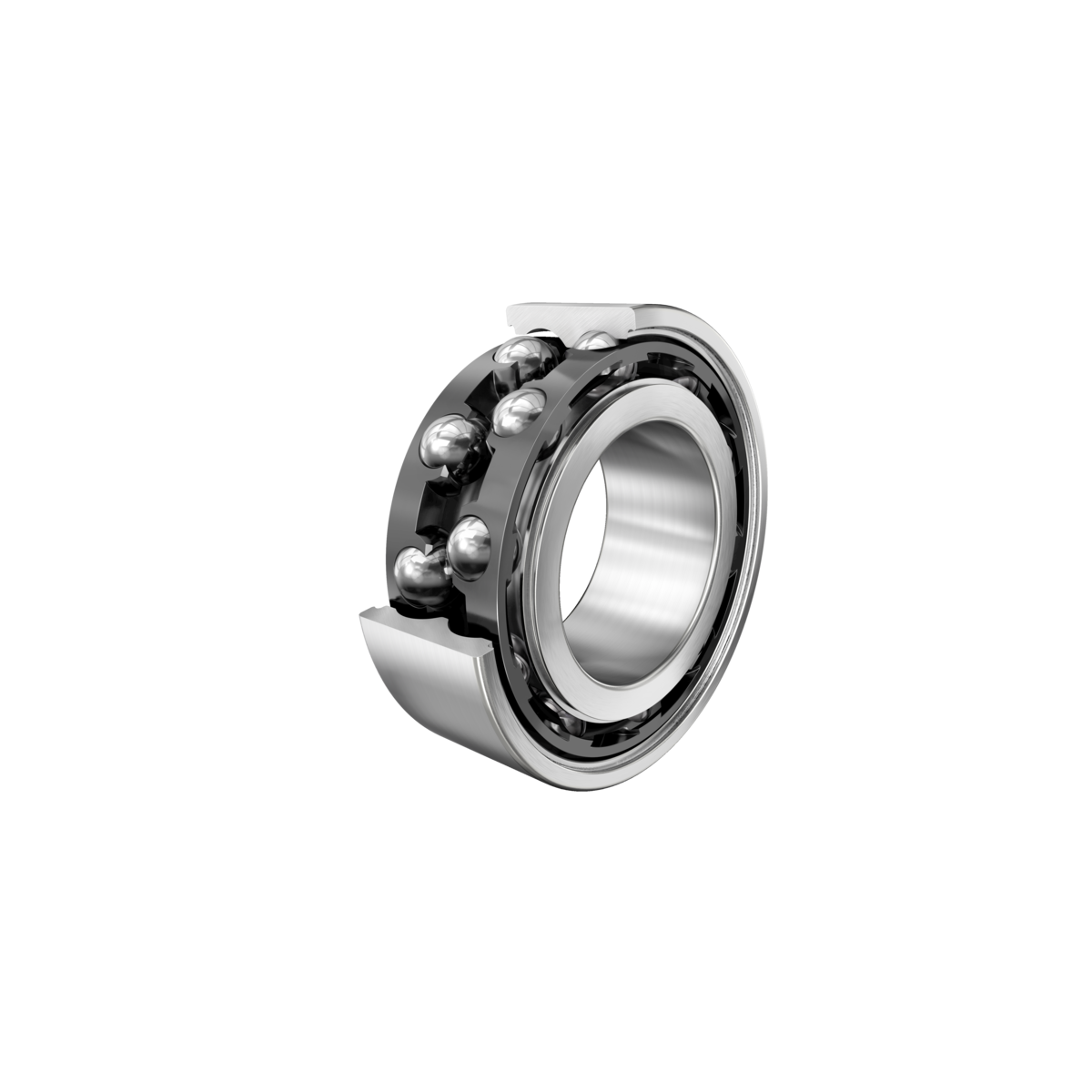

3208-BD-XL-TVH - Rulment cu bile cu contact unghiular

Rulment cu bile cu contact unghiular 32..-BD-XL-TVH, pe două rânduri, X-life, colivie din plastic

d40 mmDiametru interior

D80 mmDiametru exterior

B30,2 mmLățime

C r51.000 NSarcină dinamică de bază, radială

C 0r38.000 NSarcină statică de bază, radială

n G8.900 1/minTurație limită

Sarcină radială

Sarcină axială într-o direcție

Sarcină axială in doua directii

Lubrifiere cu unsoare

Lubrifiere cu ulei

neetanșat

Cod produs	3208-BD-XL-TVH
Tip produs	Rulment cu bile cu contact unghiular
Marca	FAG
Număr material Schaeffler	0640904500000
Tip de bază	3208
Cod BearingX	3208-BD-XL-TVH
Masa	0.579 kg
CAD disponibil	Da
Date de calcul disponibile	Da

Variantă constructivă	B	Rulment fără fantă de umplere
Execuție intern modificat	D	D
Tip etanșare	Fără	Neetanșat
Colivie	TVH	Colivie masivă din poliamidă PA66 armată cu fibră de sticlă
Clasa de toleranta	P6	Clasa 6 (P6), mai bună decat PN
Stabilizare dimensionala / termica	SN	Inele stabilizate dimensional până la 120 °C
Lubrifiant	Fără	Rulment nelubrifiat
Joc axial intern	CN	Grupa N (CN)

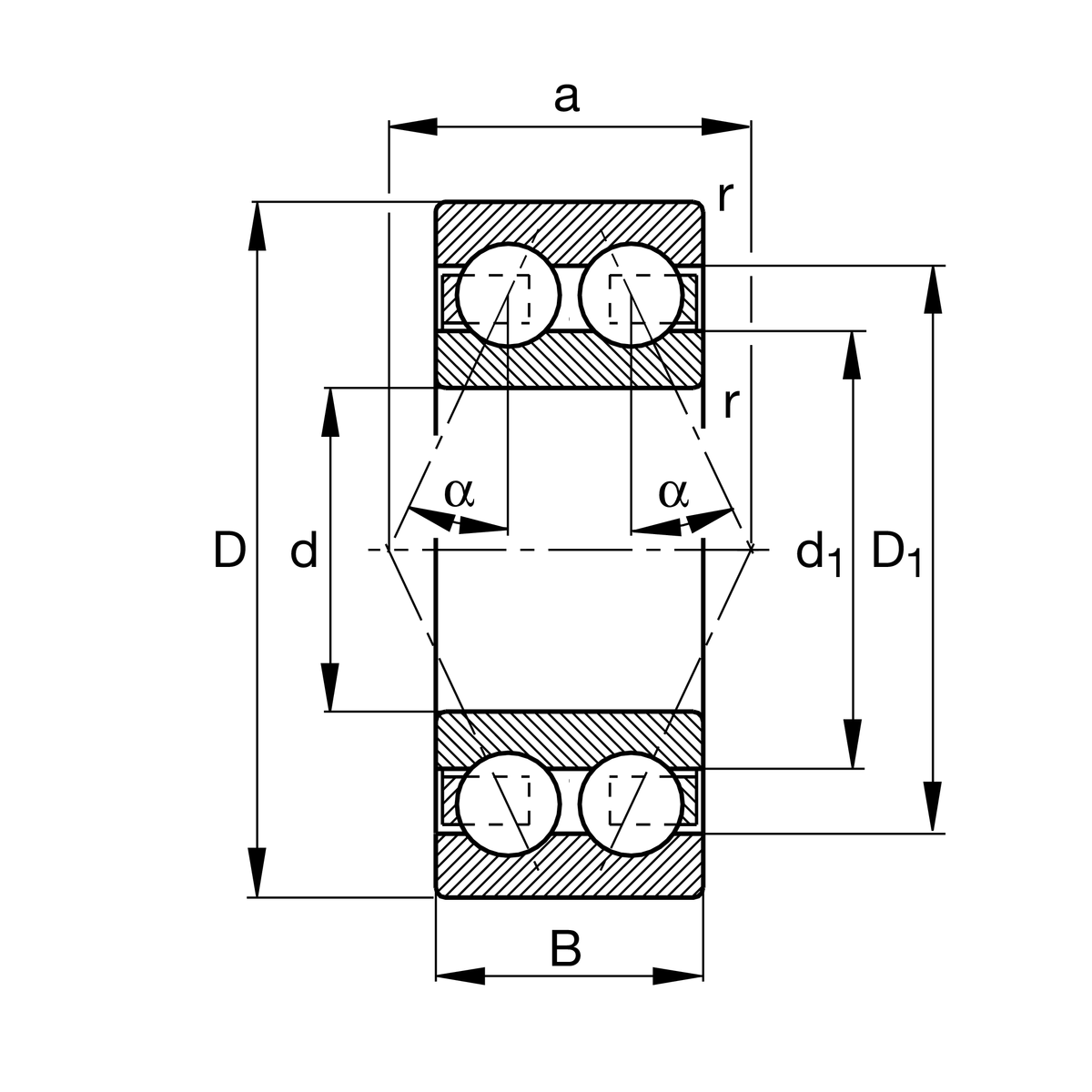

d	Diametru interior	40 mm
D	Diametru exterior	80 mm
B	Lățime	30,2 mm
C r	Sarcină dinamică de bază, radială	51.000 N
C 0r	Sarcină statică de bază, radială	38.000 N
C ur	Limita de sarcină la oboseală, radială	2.650 N
n G	Turație limită	8.900 1/min
n ϑr	Turație de referinta	9.100 1/min
≈m	Masa	0,579 kg

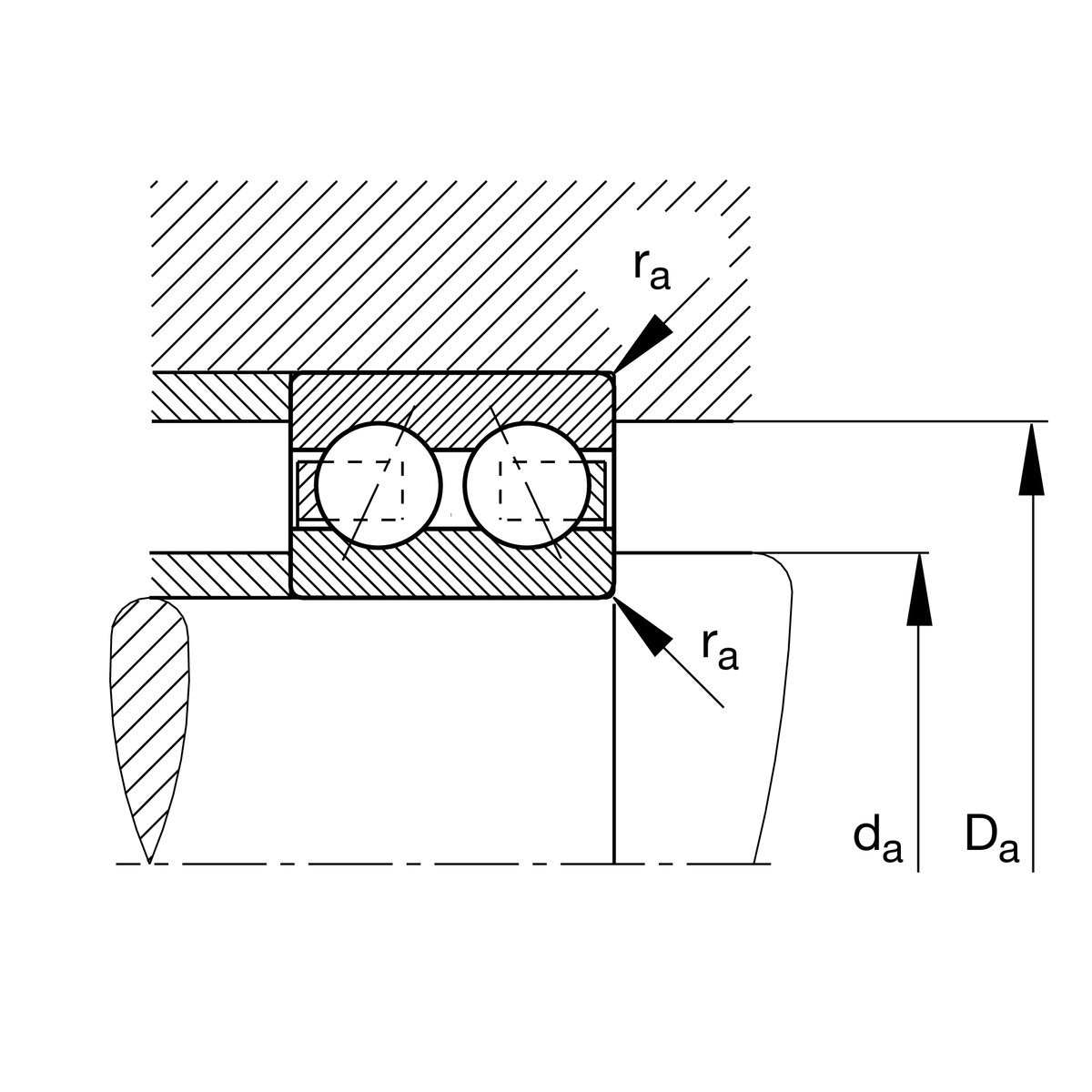

d a min	Diametrul minim al umărului arborelui	47 mm
D a max	Diametrul maxim al umărului carcasei	73 mm
r a max	Raza maximă de racordare	1 mm

r min	Dimensiune minimă tesitura	1,1 mm
D 1	Diametrul umărului inelului exterior	69,6 mm
D 2	Diametrul calibrului inelului exterior	72,57 mm
d 1	Diametrul umărului inelului interior	54,9 mm
d 2	Diametru calibru inel interior	52,83 mm
a	Distanța dintre vârfurile conurilor de presiune	47,4 mm
α	Unghi de contact	30 °

T min	Temperatura minimă de funcționare	-30 °C
T max	Temperatura maximă de funcționare	120 °C
