3204-BD-XL-TVH-C3+FAG

Date tehnice FAG/Schaeffler

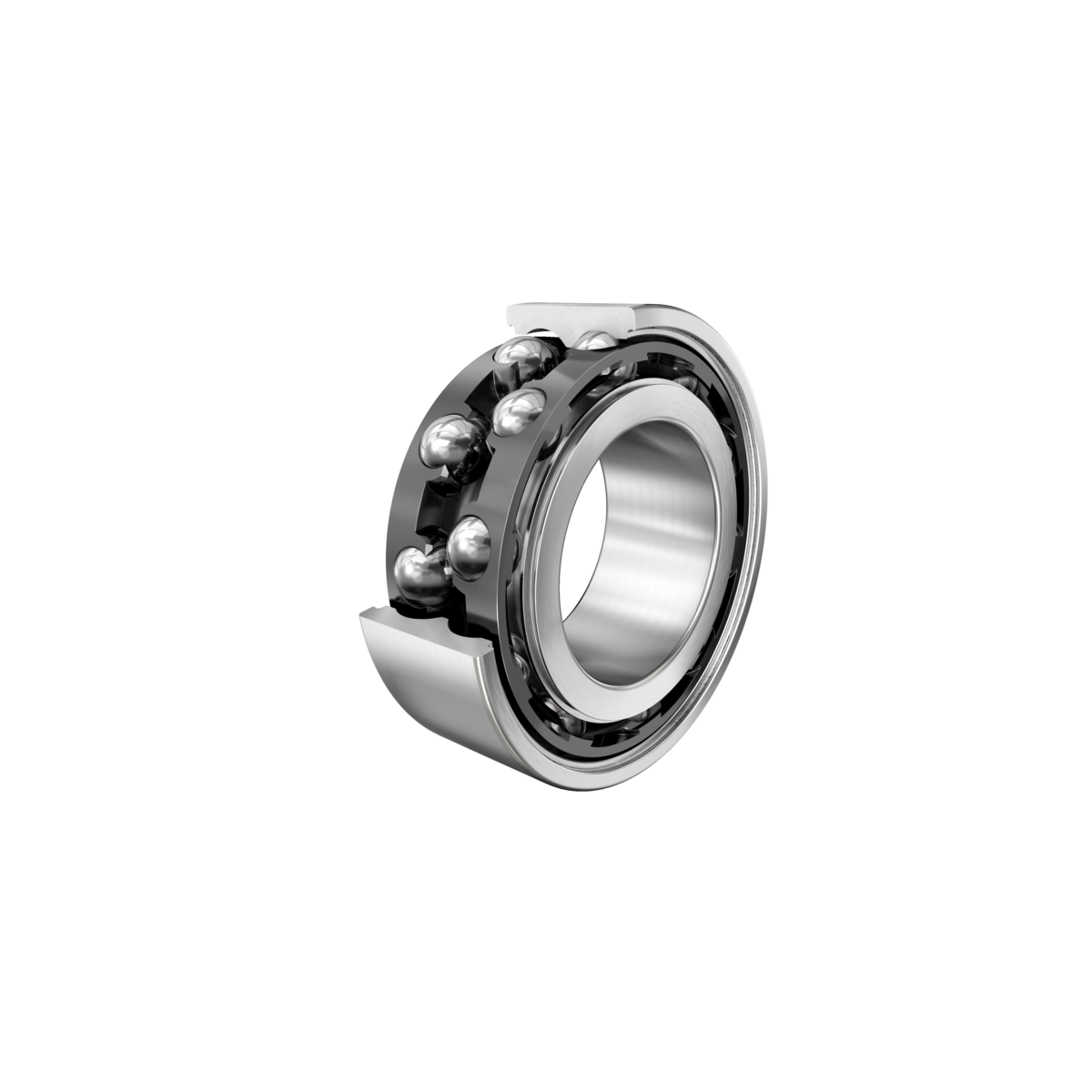

3204-BD-XL-TVH-C3 - Rulment cu bile cu contact unghiular

Rulment cu bile cu contact unghiular 32..-BD-XL-TVH, pe două rânduri, X-life, colivie din plastic

d20 mmDiametru interior

D47 mmDiametru exterior

B20,6 mmLățime

C r20.600 NSarcină dinamică de bază, radială

C 0r12.900 NSarcină statică de bază, radială

n G16.100 1/minTurație limită

Sarcină radială

Sarcină axială într-o direcție

Sarcină axială in doua directii

Lubrifiere cu unsoare

Lubrifiere cu ulei

neetanșat

Cod produs	3204-BD-XL-TVH-C3
Tip produs	Rulment cu bile cu contact unghiular
Marca	FAG
Număr material Schaeffler	0615192600030
Tip de bază	3204
Cod BearingX	3204-BD-XL-TVH
Masa	0.146 kg
CAD disponibil	Da
Date de calcul disponibile	Da

Variantă constructivă	B	Rulment fără fantă de umplere
Execuție intern modificat	D	D
Tip etanșare	Fără	Neetanșat
Colivie	TVH	Colivie masivă din poliamidă PA66 armată cu fibră de sticlă
Clasa de toleranta	P6	Clasa 6 (P6), mai bună decat PN
Stabilizare dimensionala / termica	SN	Inele stabilizate dimensional până la 120 °C
Lubrifiant	Fără	Rulment nelubrifiat
Joc axial intern	C3	Group 3 (C3), bigger than CN

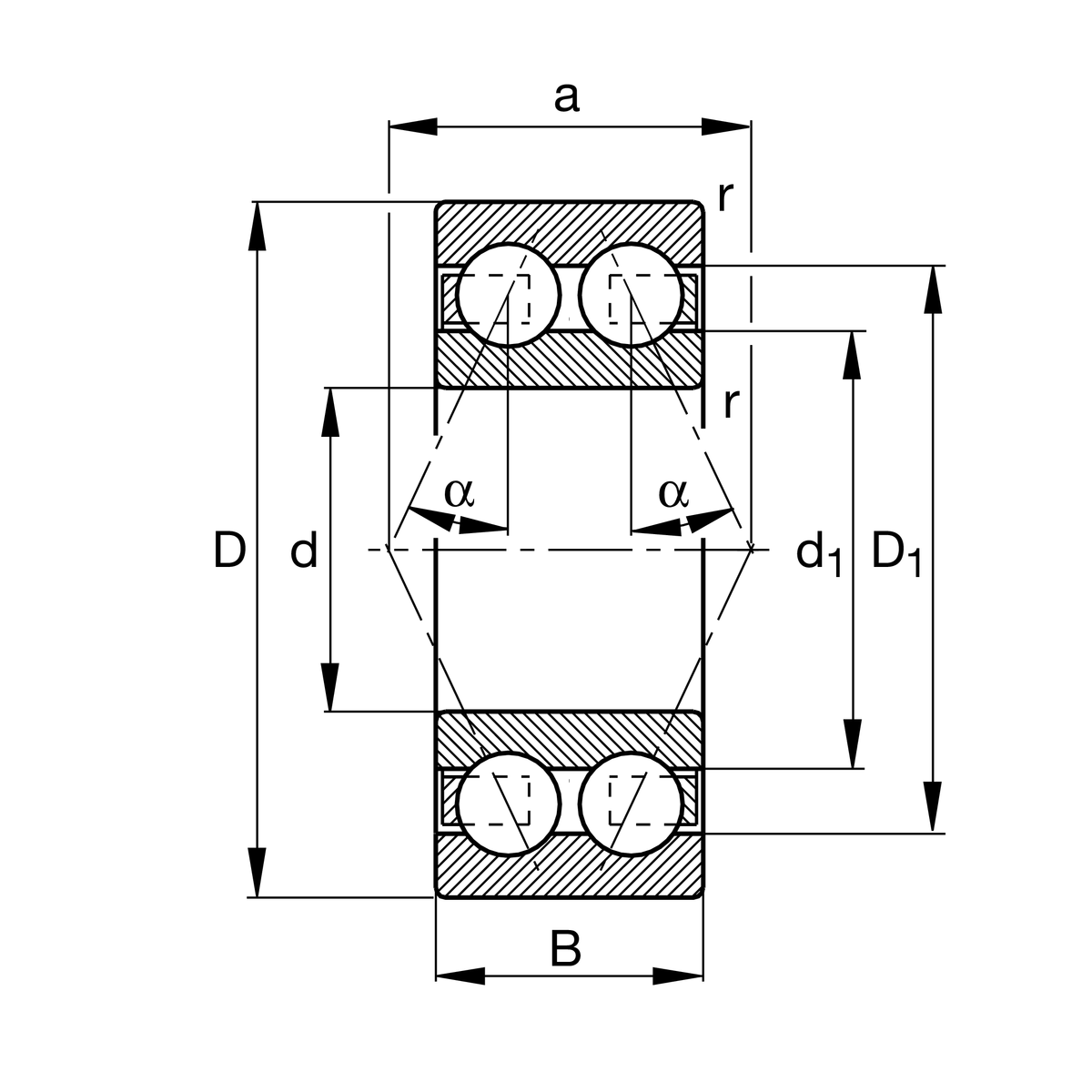

d	Diametru interior	20 mm
D	Diametru exterior	47 mm
B	Lățime	20,6 mm
C r	Sarcină dinamică de bază, radială	20.600 N
C 0r	Sarcină statică de bază, radială	12.900 N
C ur	Limita de sarcină la oboseală, radială	900 N
n G	Turație limită	16.100 1/min
n ϑr	Turație de referinta	14.700 1/min
≈m	Masa	0,146 kg

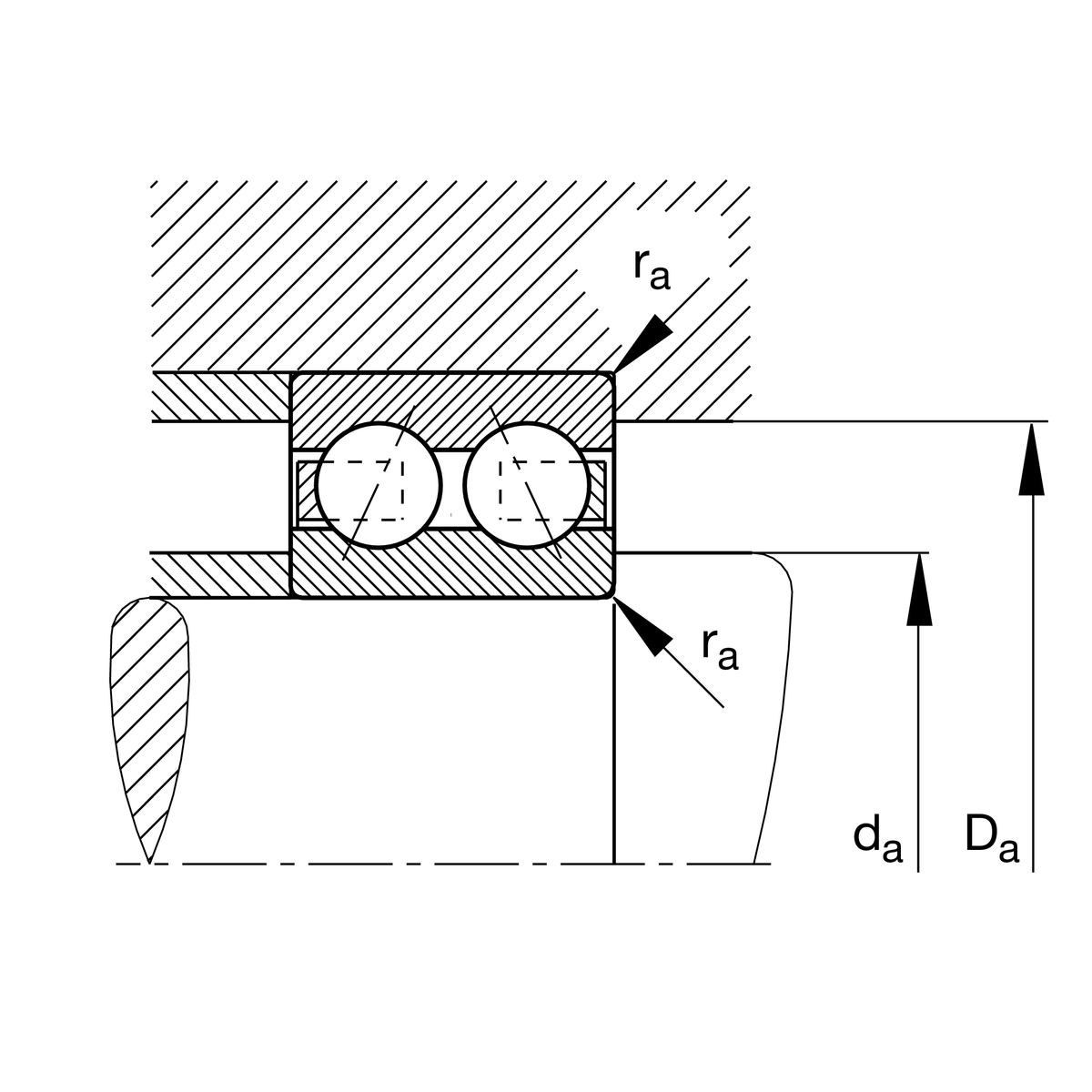

d a min	Diametrul minim al umărului arborelui	25,6 mm
D a max	Diametrul maxim al umărului carcasei	41,4 mm
r a max	Raza maximă de racordare	1 mm

r min	Dimensiune minimă tesitura	1 mm
D 1	Diametrul umărului inelului exterior	40,1 mm
D 2	Diametrul calibrului inelului exterior	42,23 mm
d 1	Diametrul umărului inelului interior	30,8 mm
d 2	Diametru calibru inel interior	29,22 mm
a	Distanța dintre vârfurile conurilor de presiune	27,9 mm
α	Unghi de contact	30 °

T min	Temperatura minimă de funcționare	-30 °C
T max	Temperatura maximă de funcționare	120 °C
