4210-BB-TVH+FAG

Date tehnice FAG/Schaeffler

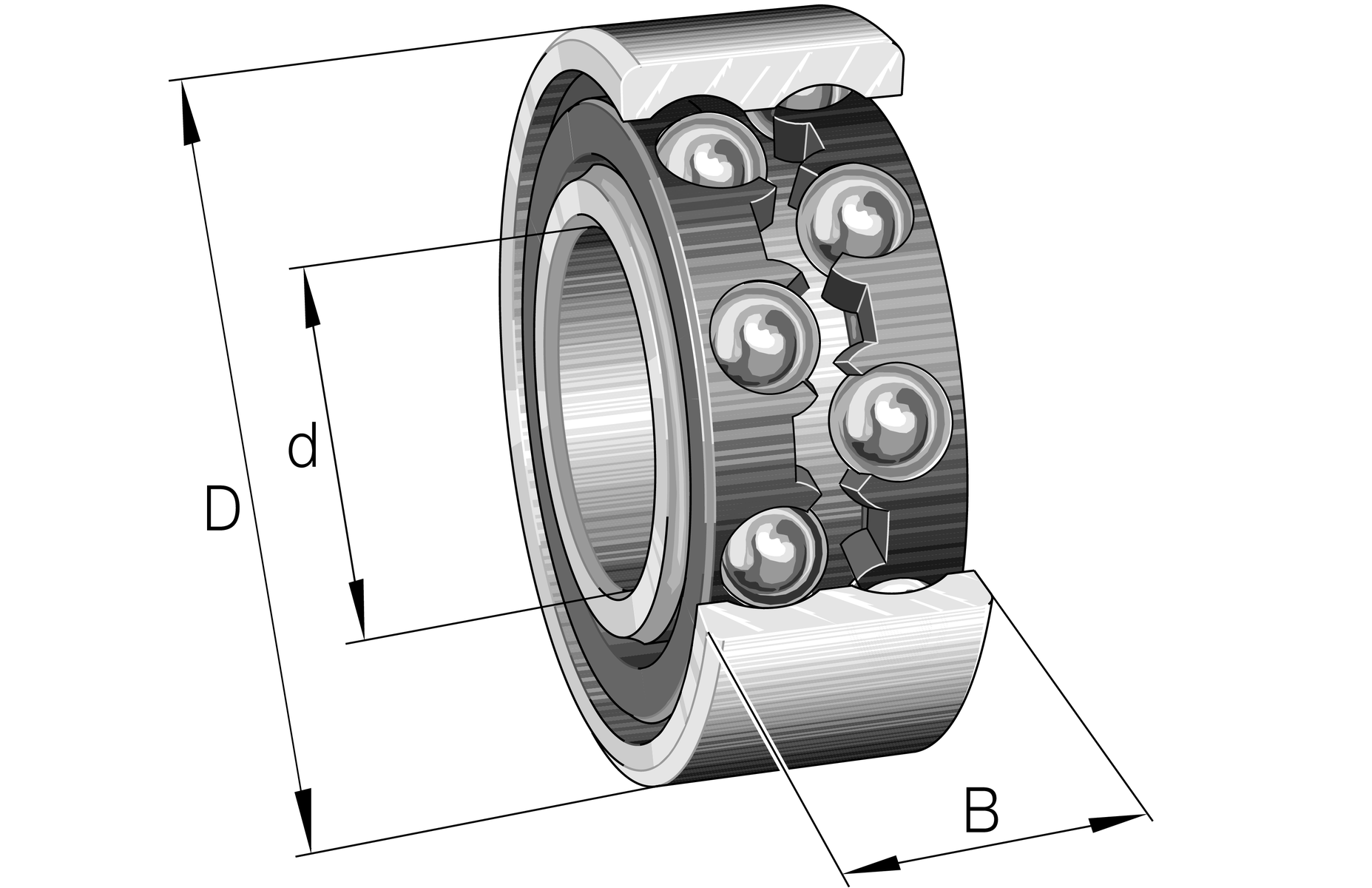

4210-BB-TVH - Rulment radial rigid cu bile

Rulment radial rigid cu bile 42..-BB-TVH, pe două rânduri, colivie din plastic

d50 mmDiametru interior

D90 mmDiametru exterior

B23 mmLățime

C r46.500 NSarcină dinamică de bază, radială

C 0r42.000 NSarcină statică de bază, radială

n G7.400 1/minTurație limită

Sarcină radială

Sarcină axială într-o direcție

Sarcină axială in doua directii

Lubrifiere cu unsoare

neetanșat

Variantă constructivă	B	Rulment fără fantă de umplere
Clasa de toleranta	PN	Normală (PN)
Execuție intern modificat	B	B
Colivie	TVH	Colivie masiva din poliamidă PA66 armată cu fibra de sticla
Lubrifiant	GA13	Unsoare pentru rulmenți cu bile și rulmenți tip insert
Stabilizare dimensionala / termica	SN	Inele stabilizate dimensional până la 120 °C
Joc radial intern	CN (Grupa N)	Joc intern normal

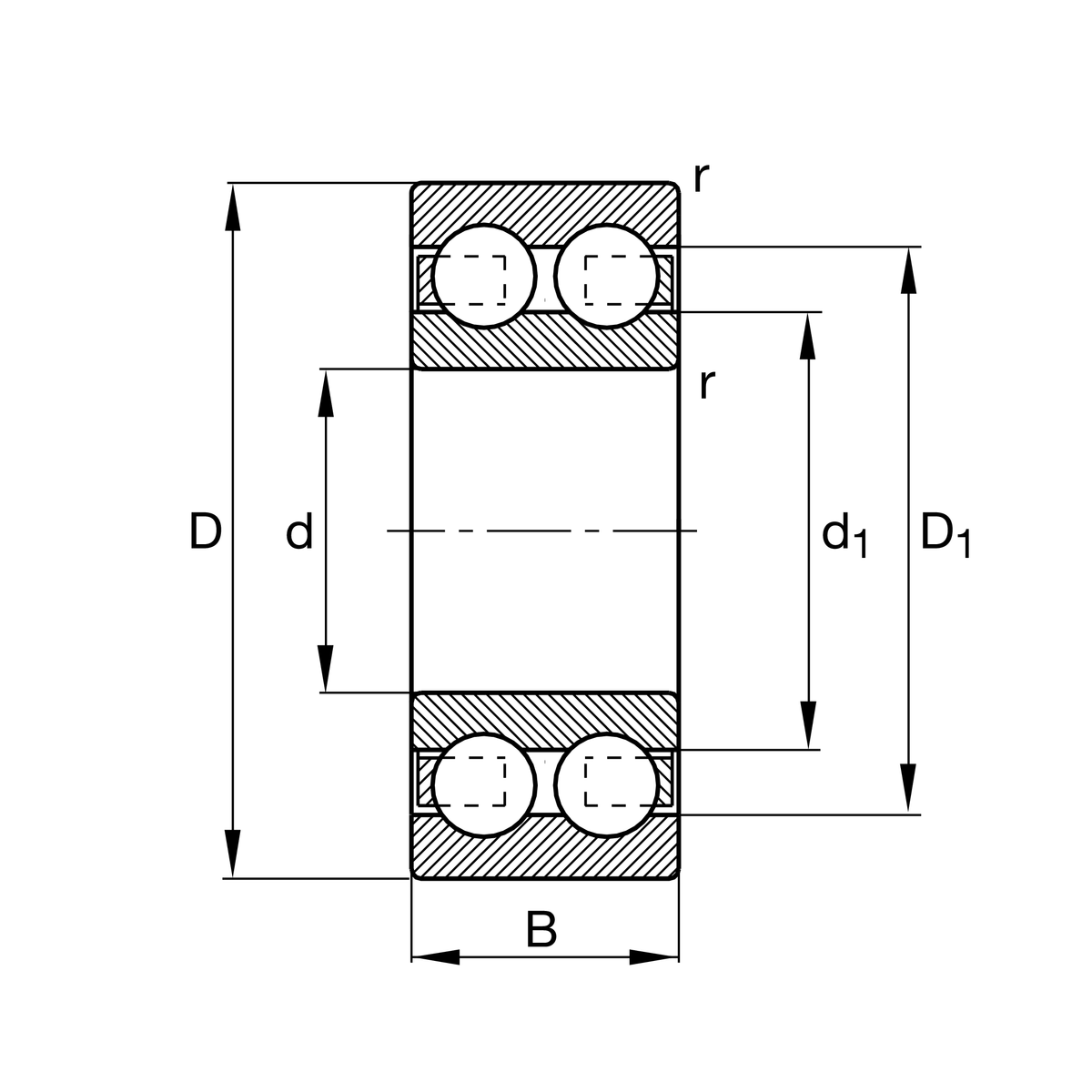

d	Diametru interior	50 mm
D	Diametru exterior	90 mm
B	Lățime	23 mm
C r	Sarcină dinamică de bază, radială	46.500 N
C 0r	Sarcină statică de bază, radială	42.000 N
C ur	Limita de sarcină la oboseală, radială	2.200 N
n G	Turație limită	7.400 1/min
n ϑr	Turație de referinta	6.300 1/min
≈m	Masa	0,582 kg

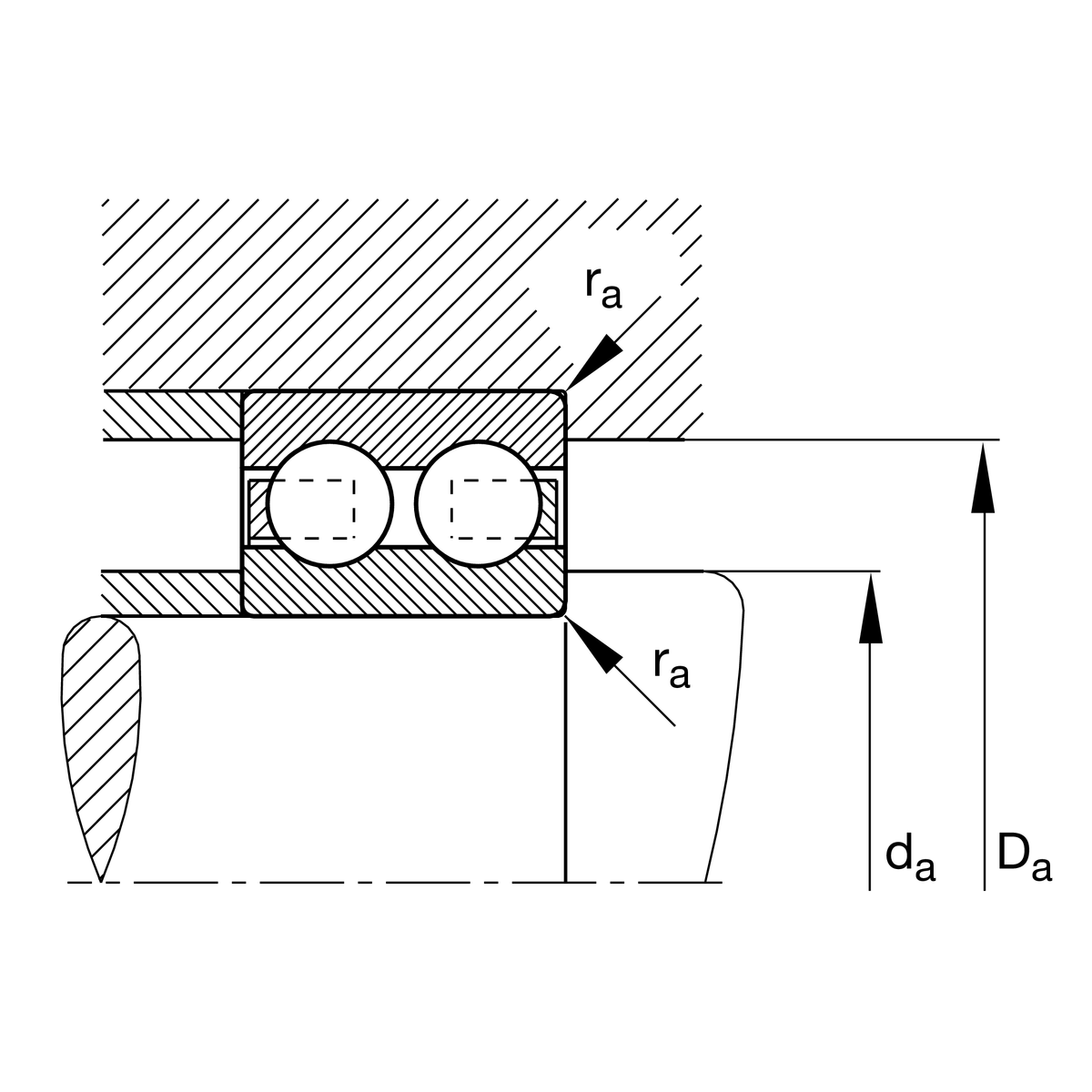

d a min	Diametrul minim al umărului arborelui	57 mm
D a max	Diametrul maxim al umărului carcasei	83 mm
r a max	Raza maximă de racordare	1 mm

r min	Dimensiune minimă tesitura	1,1 mm
D 1	Diametrul umărului inelului exterior	77,12 mm
d 1	Diametrul umărului inelului interior	62,8 mm

T min	Temperatura minimă de funcționare	-20 °C
T max	Temperatura maximă de funcționare	120 °C

f 0

Factor de calcul

15,2
