3001-2Z+INA

Date tehnice INA/Schaeffler

3001-2Z - Rulment cu bile cu contact unghiular

Rulment cu bile cu contact unghiular 30..-B-2RZ-TVH, pe două rânduri, șaibe de protecție, colivie din plastic

d12 mmDiametru interior

D28 mmDiametru exterior

B12 mmLățime

C r6.100 NSarcină dinamică de bază, radială

C 0r3.700 NSarcină statică de bază, radială

n G22.000 1/minTurație limită

Sarcină radială

Sarcină axială într-o direcție

Sarcină axială in doua directii

Lubrifiere pe durată de viață / fără întreținere

Lubrifiere cu unsoare

etanșat pe ambele părți

Cod produs	3001-2Z
Tip produs	Rulment cu bile cu contact unghiular
Marcă	INA
Număr material Schaeffler	0008744000000
Tip de bază	3001
Cod BearingX	3001-2Z
Masă	0.034 kg
CAD disponibil	Da
Date de calcul disponibile	Da

Variantă constructivă	B	Rulment fără fantă de umplere
Tip etanșare	2RZ	Nun-etanșare cu contact pe ambele părți
Colivie	TVH	Colivie masivă din poliamidă PA66 armată cu fibră de sticlă
clasă de toleranță	PN	Nurmală (PN)
Stabilizare dimensionala / termică	SN	Inele stabilizate dimensional până la 120 °C
Lubrifiant	GA13	Unsoare pentru rulmenți cu bile și rulmenți tip insert
Joc axial intern	CN	Grupa N (CN)

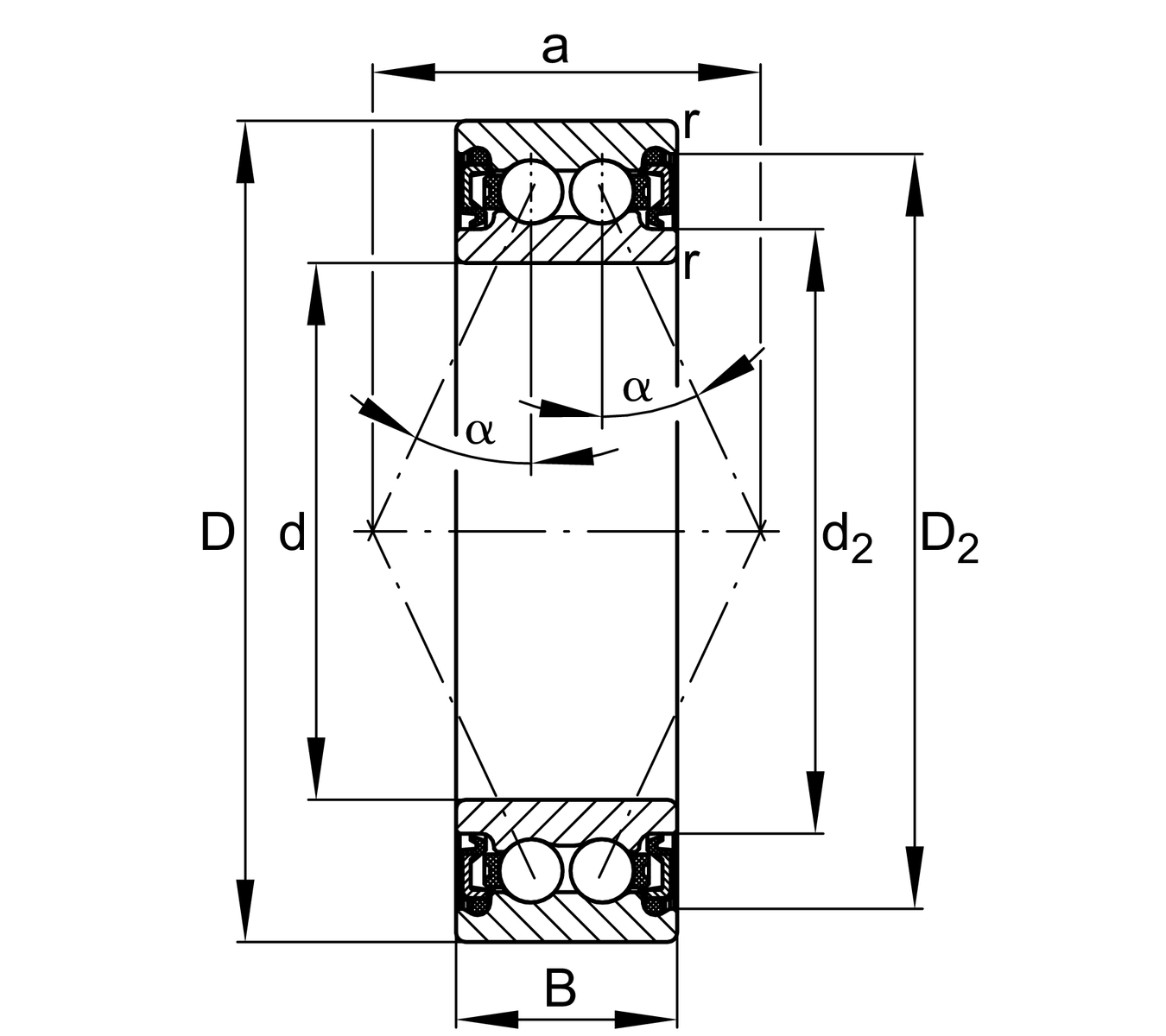

d	Diametru interior	12 mm
D	Diametru exterior	28 mm
B	Lățime	12 mm
C r	Sarcină dinamică de bază, radială	6.100 N
C 0r	Sarcină statică de bază, radială	3.700 N
C ur	limită de sarcină la oboseală, radială	193 N
n G	Turație limită	22.000 1/min
n ϑr	Turație de referință	19.300 1/min
≈m	Masă	0,034 kg

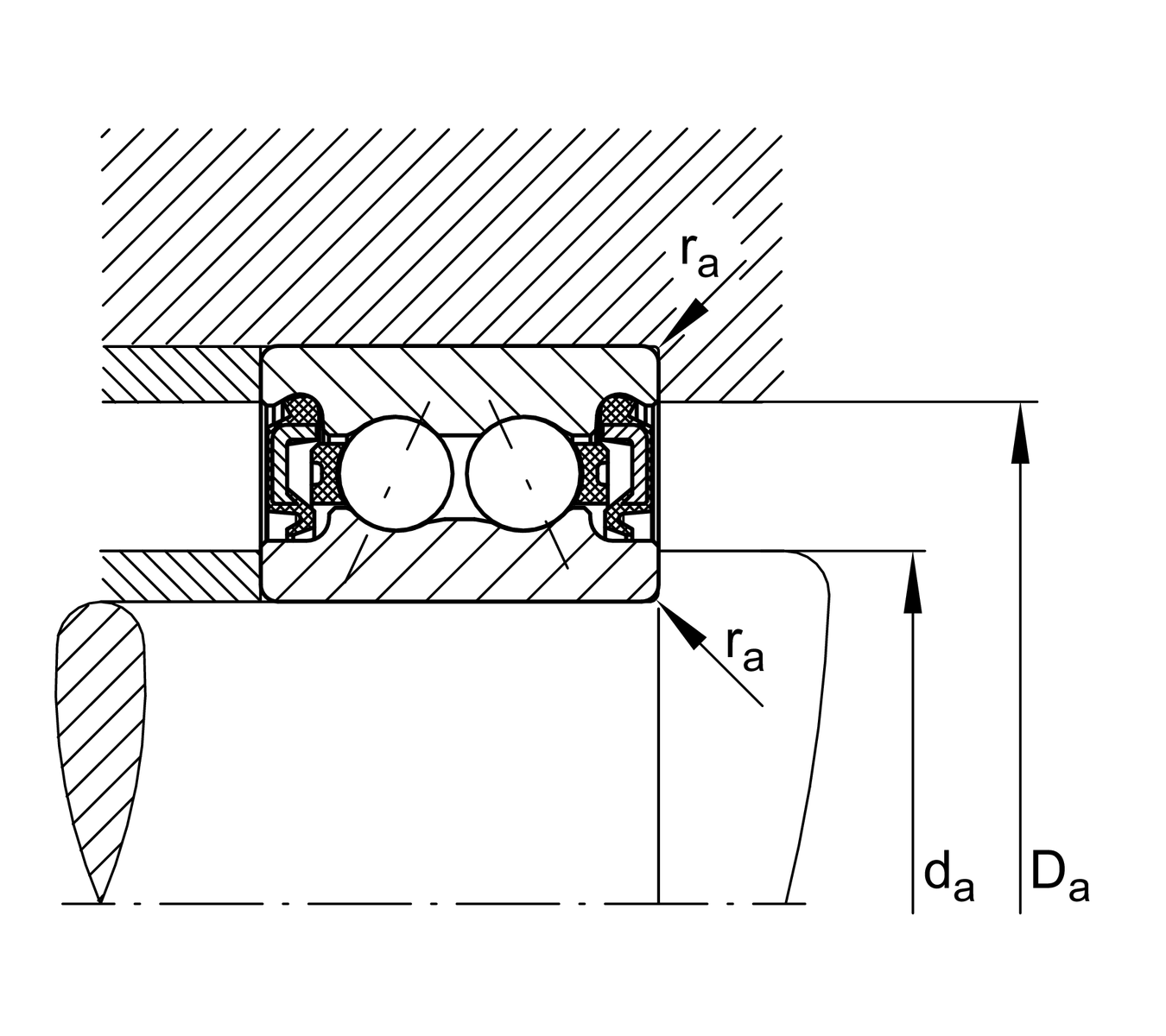

d a min	Diametrul minim al umărului arborelui	14 mm
D a max	Diametrul maxim al umărului carcasei	26 mm
r a max	Raza maximă de racordare	0,3 mm

r min	Dimensiune minimă teșitură	0,3 mm
D 1	Diametrul umărului inelului exterior	22,5 mm
D 2	Diametrul calibrului inelului exterior	23,16 mm
d 1	Diametrul umărului inelului interior	17,6 mm
d 2	Diametru calibru inel interior	16,4 mm
a	Distanța dintre vârfurile conurilor de presiune	13,5 mm
α	Unghi de contact	25 °

T min	Temperatură minimă de funcționare	-20 °C
T max	Temperatură maximă de funcționare	100 °C
