3002-2Z+INA

Date tehnice INA/Schaeffler

3002-2Z - Rulment cu bile cu contact unghiular

Rulment cu bile cu contact unghiular 30..-B-2RZ-TVH, pe două rânduri, șaibe de protectie, colivie din plastic

d15 mmDiametru interior

D32 mmDiametru exterior

B13 mmLățime

C r8.500 NSarcină dinamică de bază, radială

C 0r5.400 NSarcină statică de bază, radială

n G17.900 1/minTurație limită

Sarcină radială

Sarcină axială într-o direcție

Sarcină axială in doua directii

Lubrifiere pe durata de viata / fără intretinere

Lubrifiere cu unsoare

Etansat pe ambele parti

Cod produs	3002-2Z
Tip produs	Rulment cu bile cu contact unghiular
Marca	INA
Număr material Schaeffler	0008740600000
Tip de bază	3002
Cod BearingX	3002-2Z
Masa	0.043 kg
CAD disponibil	Da
Date de calcul disponibile	Da

Variantă constructivă	B	Rulment fără fantă de umplere
Tip etanșare	2RZ	Non-etanșare cu contact pe ambele părți
Colivie	TVH	Colivie masivă din poliamidă PA66 armată cu fibră de sticlă
Clasa de toleranta	PN	Normală (PN)
Stabilizare dimensionala / termica	SN	Inele stabilizate dimensional până la 120 °C
Lubrifiant	GA14	Unsoare pentru rulmenti cu bile, zgomot redus
Joc axial intern	CN	Grupa N (CN)

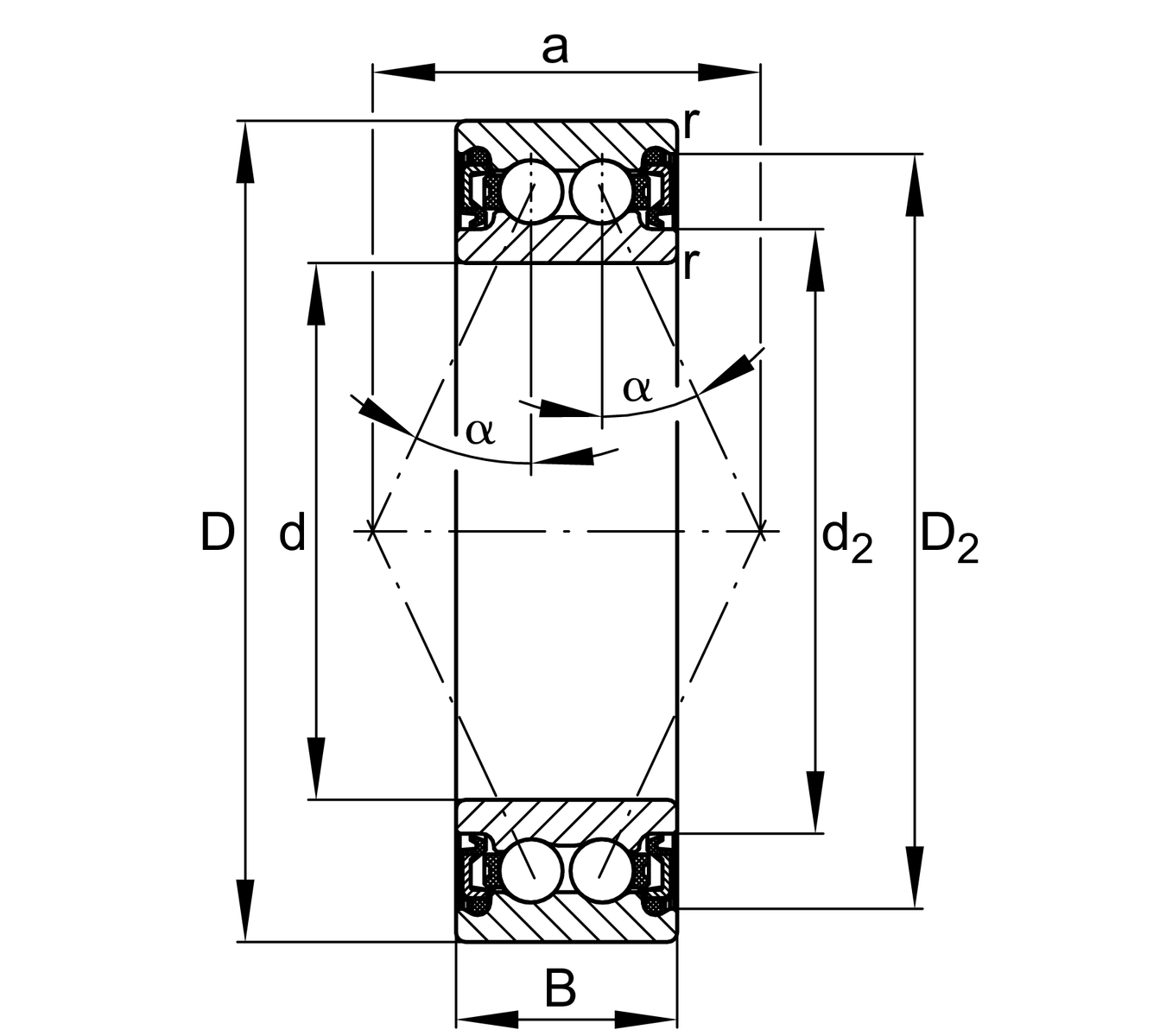

d	Diametru interior	15 mm
D	Diametru exterior	32 mm
B	Lățime	13 mm
C r	Sarcină dinamică de bază, radială	8.500 N
C 0r	Sarcină statică de bază, radială	5.400 N
C ur	Limita de sarcină la oboseală, radială	280 N
n G	Turație limită	17.900 1/min
n ϑr	Turație de referinta	15.700 1/min
≈m	Masa	0,043 kg

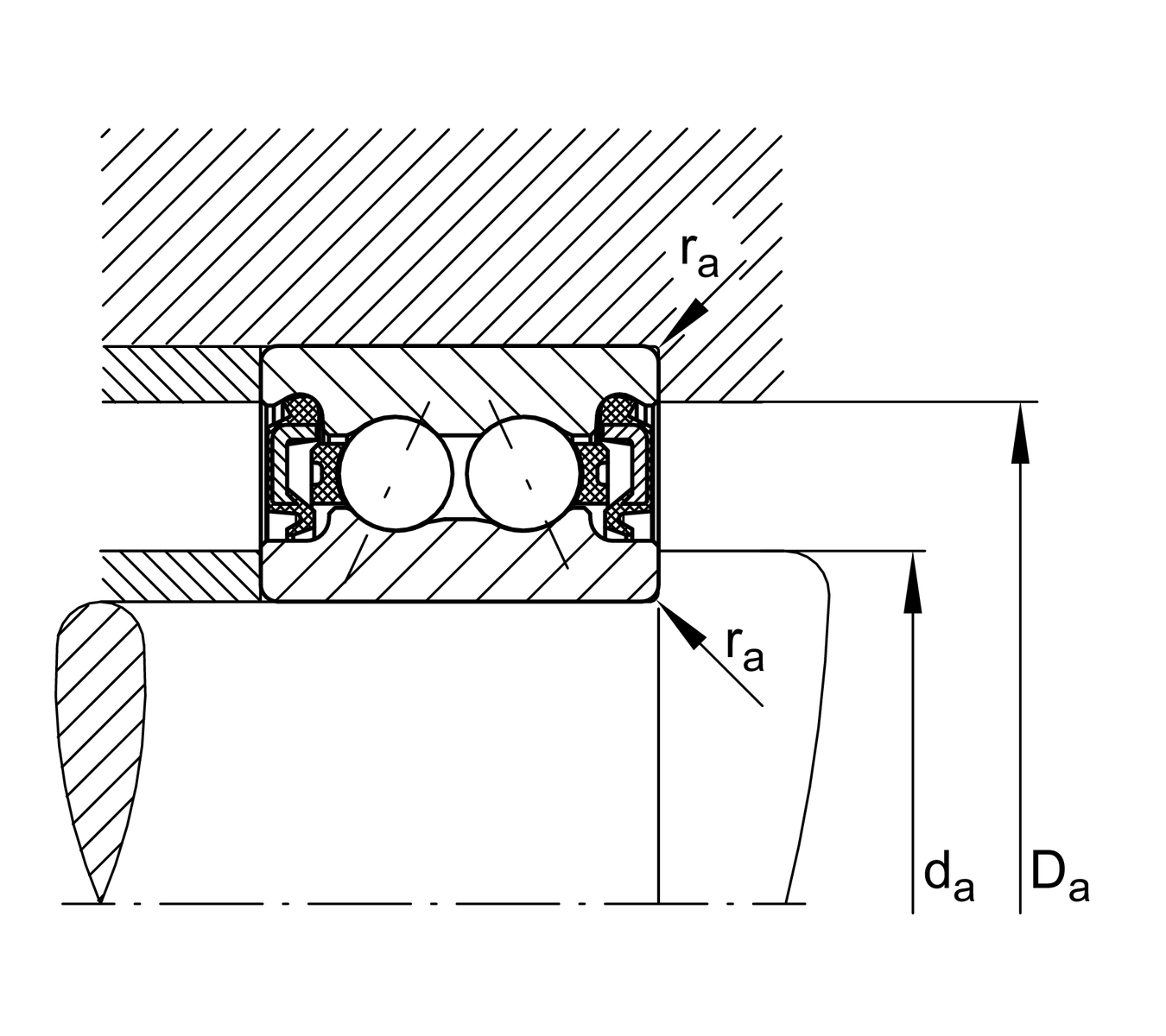

d a min	Diametrul minim al umărului arborelui	17 mm
D a max	Diametrul maxim al umărului carcasei	30 mm
r a max	Raza maximă de racordare	0,3 mm

r min	Dimensiune minimă tesitura	0,3 mm
D 1	Diametrul umărului inelului exterior	27,23 mm
D 2	Diametrul calibrului inelului exterior	27,84 mm
d 1	Diametrul umărului inelului interior	21,3 mm
d 2	Diametru calibru inel interior	19,88 mm
a	Distanța dintre vârfurile conurilor de presiune	16,3 mm
α	Unghi de contact	25 °

T min	Temperatura minimă de funcționare	-20 °C
T max	Temperatura maximă de funcționare	120 °C
