24128-BE-XL+FAG

Date tehnice FAG/Schaeffler

24128-BE-XL - Rulment oscilant cu role

Rulment oscilant cu role 241..-BE-XL, simetric, cu șaibă-bordură

d140 mmDiametru interior

D225 mmDiametru exterior

B85 mmLățime

C r800.000 NSarcină dinamică de bază, radială

C 0r1.190.000 NSarcină statică de bază, radială

n G2.650 1/minTurație limită

Sarcină radială

Sarcină axială într-o direcție

Sarcină axială in doua directii

Lubrifiere cu unsoare

Lubrifiere cu ulei

neetanșat

eroare unghiulară statică și nealiniere

eroare unghiulară dinamică și nealiniere

Execuție	BE	Cu inel central cu buză liberă
Tip alezaj	Z	Cilindric
Colivie	JPB	Colivie din tablă de oțel
Joc radial intern	CN (Grupa N)	Joc intern normal
Relubrifiere	Standard

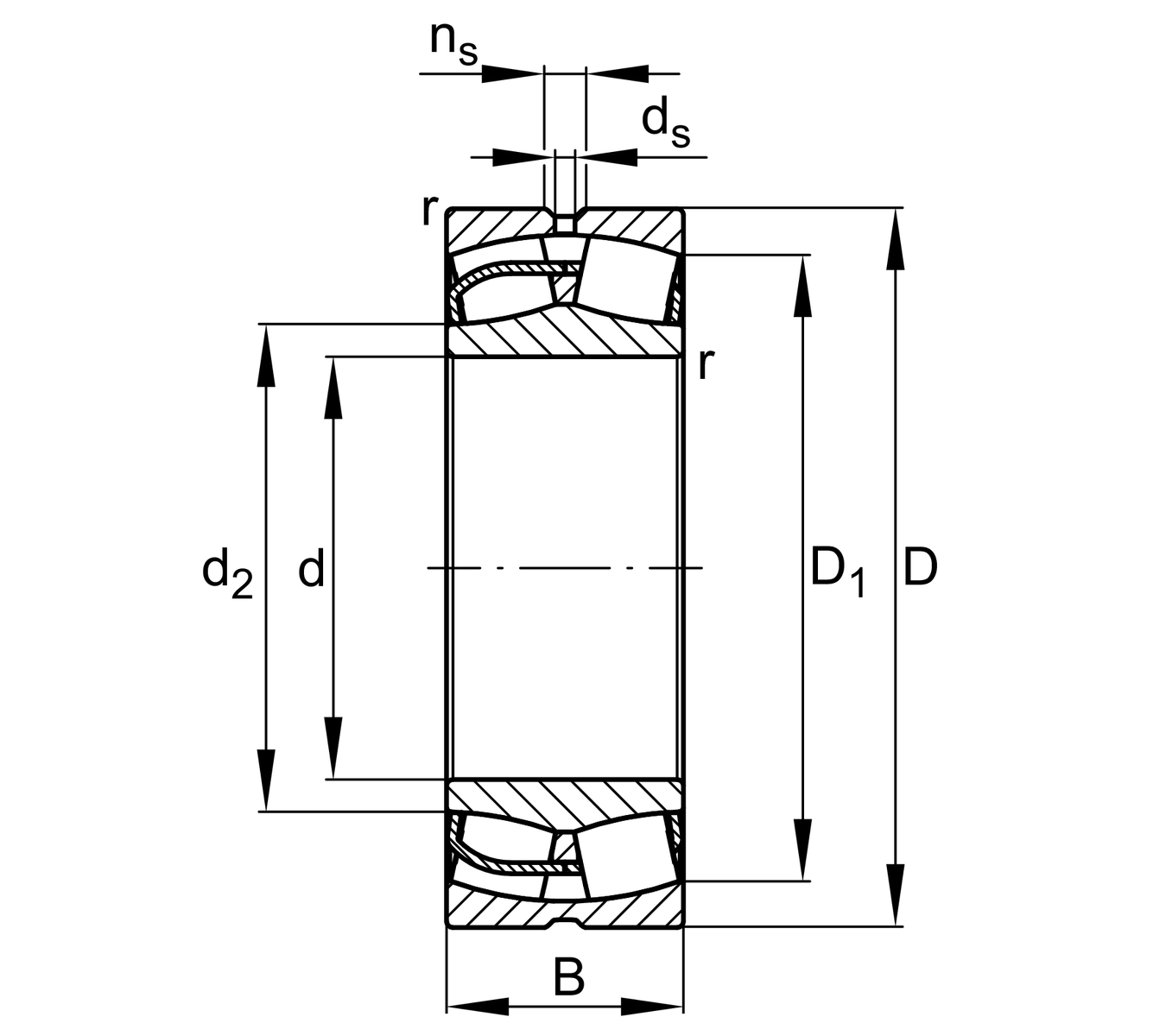

d	Diametru interior	140 mm
D	Diametru exterior	225 mm
B	Lățime	85 mm
C r	Sarcină dinamică de bază, radială	800.000 N
C 0r	Sarcină statică de bază, radială	1.190.000 N
C ur	limită de sarcină la oboseală, radială	127.000 N
n G	Turație limită	2.650 1/min
n ϑr	Turație de referință	1.430 1/min
≈m	Masă	12,799 kg

d a min	Diametrul minim al umărului arborelui	152 mm
D a max	Diametrul maxim al umărului carcasei	213 mm
r a max	Rază maximă a degajării	2,1 mm

r min	Dimensiune minimă teșitură	2,1 mm
D 1	Diametru alezaj inel exterior	194,4 mm
d 2	Diametru cale de rulare a inelului interior	158,9 mm
d s	Diametru orificiu de ungere	4,8 mm
n s	Lățime canal de ungere	9,5 mm

T min	Temperatură minimă de funcționare	-30 °C
T max	Temperatură maximă de funcționare	200 °C

e	Valoare limită Fa/Fr pentru aplicabilitatea valorilor diferite ale factorilor X și Y	0,34
Y 1	Factor de sarcină axială dinamică	1,99
Y 2	Factor de sarcină axială dinamică	2,96
Y 0	Factor de sarcină axială statică	1,94
