234422-M-SP+FAG

Date tehnice FAG/Schaeffler

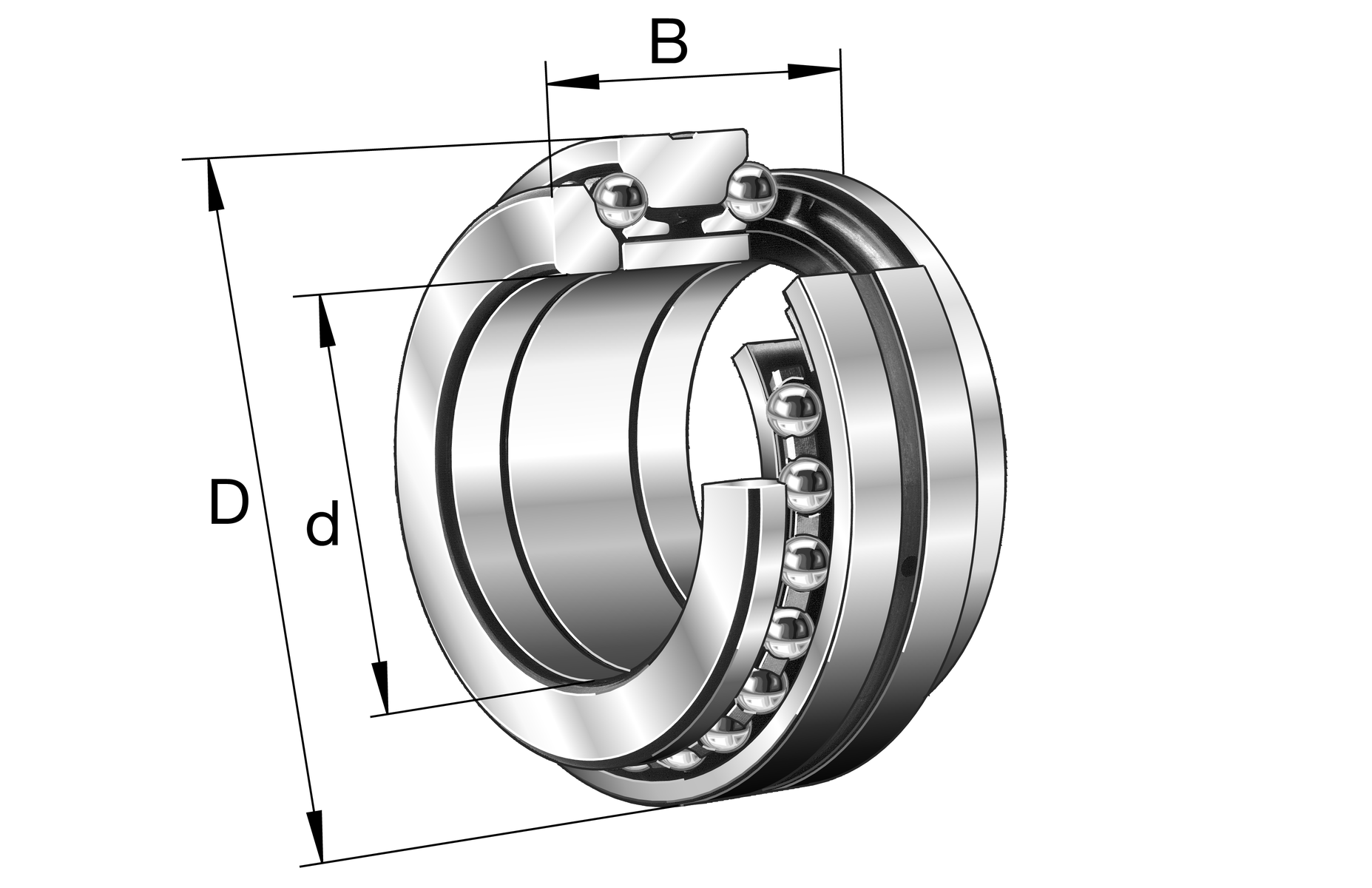

234422-M-SP - Rulment axial cu bile cu contact unghiular

Rulmenți axiali cu bile cu contact unghiular 2344, cu acțiune în ambele sensuri, demontabil, toleranțe restrânse

d110 mmDiametru interior

D170 mmDiametru exterior

B72 mmLățime

Sarcină radială

Sarcină axială într-o direcție

Sarcină axială in doua directii

Lubrifiere cu unsoare

Lubrifiere cu ulei

neetanșat

Cod produs	234422-M-SP
Tip produs	Rulment axial cu bile cu contact unghiular
Marcă	FAG
Număr material Schaeffler	0190389410000
Tip de bază	234422
Cod BearingX	234422-M-SP
Masă	5.441 kg
CAD disponibil	Da
Date de calcul disponibile	Da

Colivie	M	Colivie din alamă
clasă de toleranță	SP	Clasă de toleranță SP

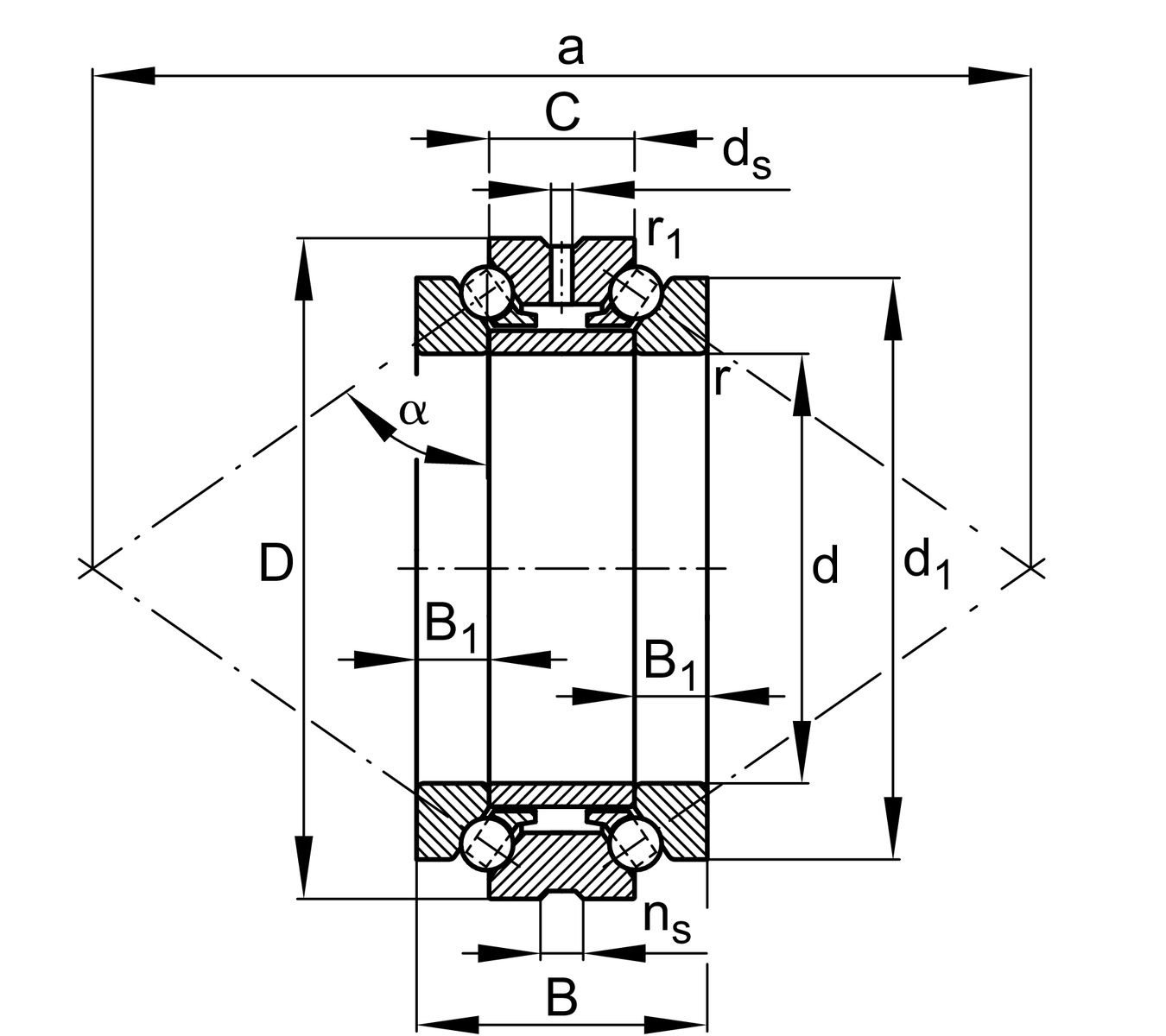

d	Diametru interior	110 mm
D	Diametru exterior	170 mm
B	Lățime	72 mm
C	Lățime inel exterior	36 mm
C a	Sarcină dinamică de bază, axială	98.000 N
C 0a	Sarcină statică de bază, axială	325.000 N
C ua	Limită de sarcină la oboseală, axială	25.500 N
n G unsoare	Turație limită pentru lubrifiere cu unsoare	3.400 1/min
n G Oil	Turație limită pentru lubrifiere cu ulei	4.500 1/min
≈m	Masă	5,441 kg

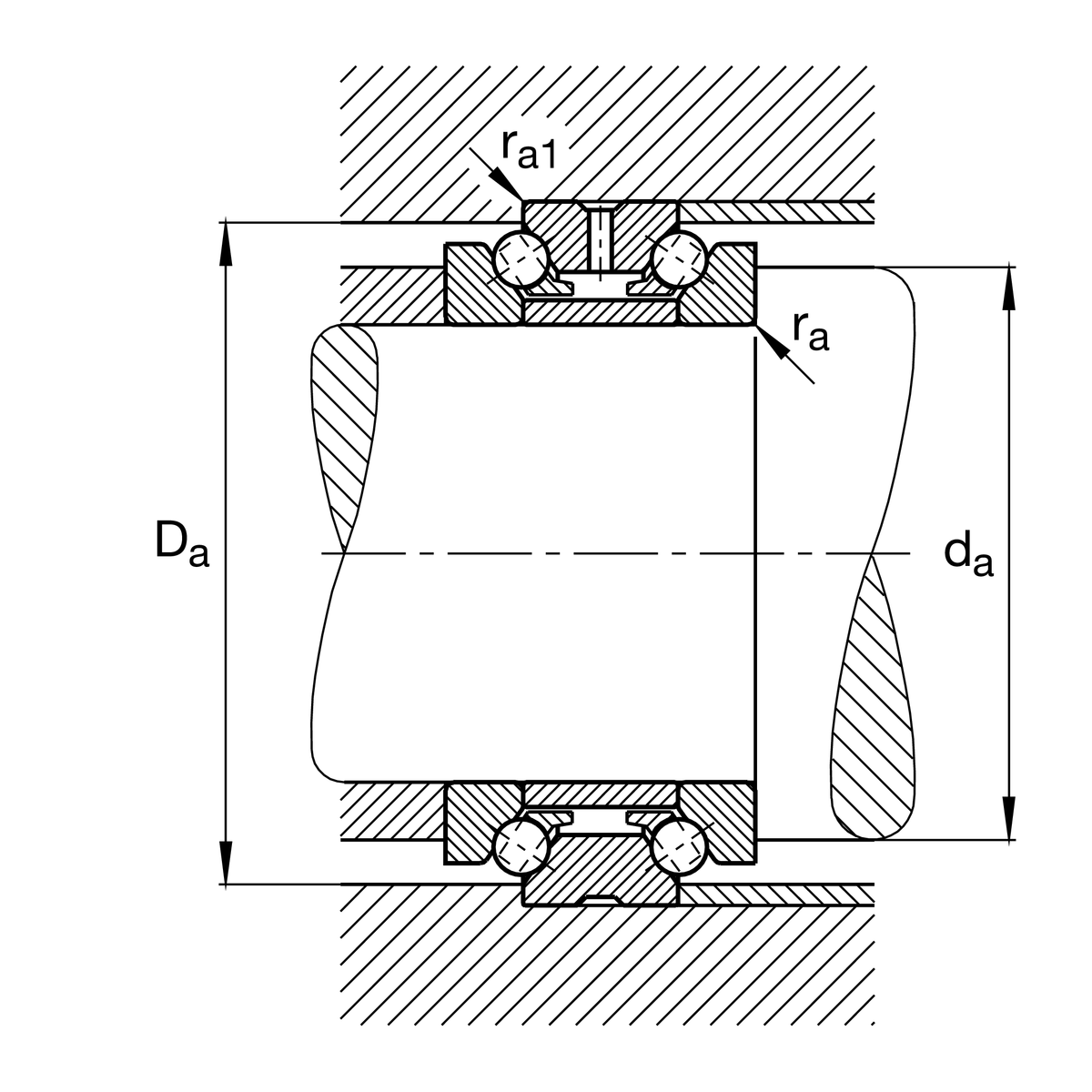

d a	Diametru umăr arbore	134,5 mm
d a	Diametru degajare umăr arbore	h12
D a	Diametrul umărului inelului exterior	160 mm
D a	Diametru degajare umăr inel exterior	H12
r a max	Rază maximă a degajării	2 mm
r a1 max	Rază maximă a degajării	0,6 mm
α	Unghi de contact	60 °
a	Distanța dintre vârfurile conurilor de presiune	282,5 mm

d 1	Diametru bordură șaibă arbore	150 mm
B 1	Înălțime wave disc	18 mm
r min	Dimensiune minimă teșitură	2 mm
r 1 min	Dimensiune minimă teșitură	0,6 mm
d s	Diametru orificiu de ungere	4,8 mm
n s	Lățime canal de ungere	9,5 mm

T min	Temperatură minimă de funcționare	-30 °C
T max	Temperatură maximă de funcționare	150 °C
