23218-E1A-XL-K-M+FAG
Date tehnice FAG/Schaeffler

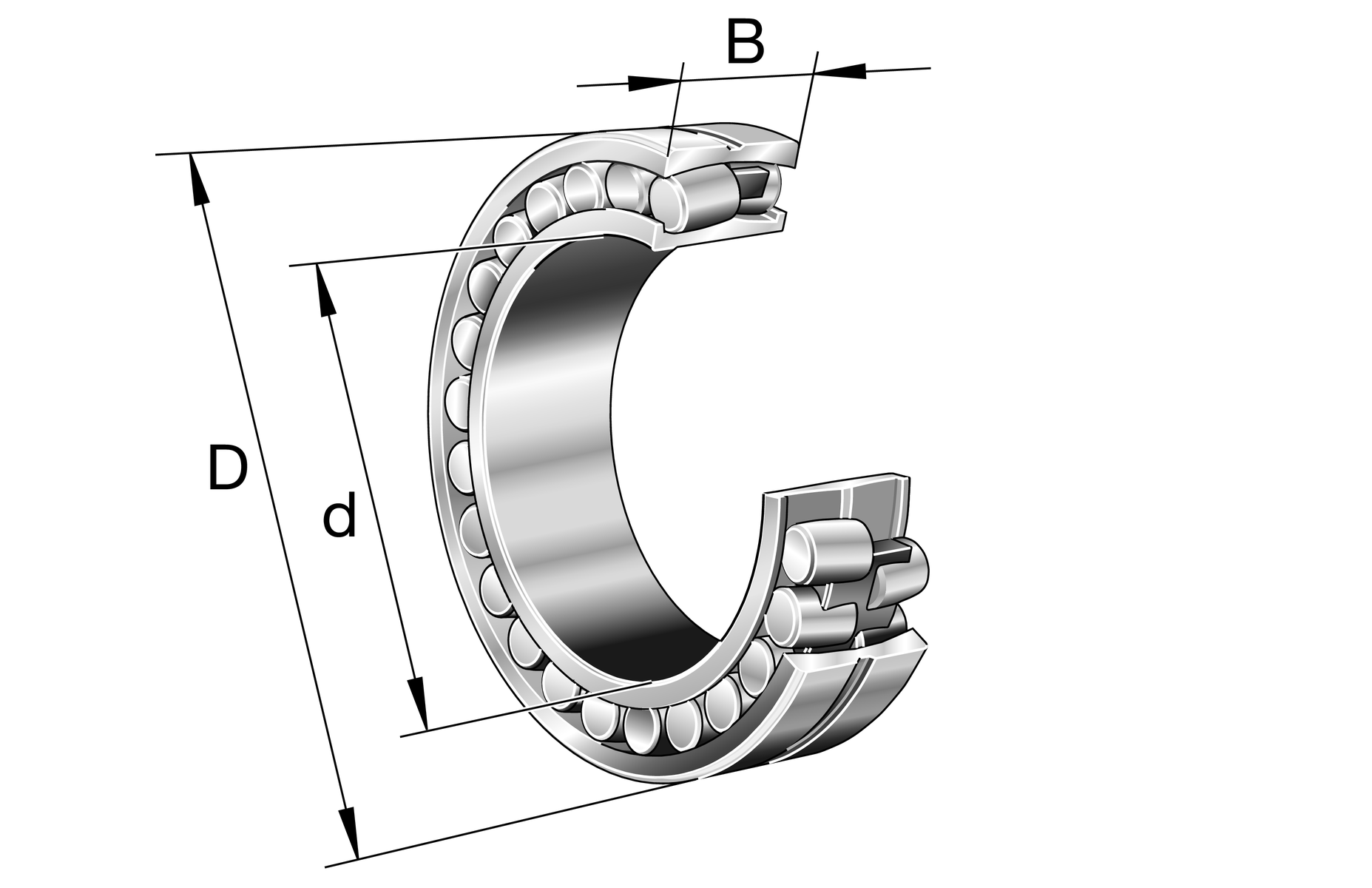

23218-E1A-XL-K-M - Rulment oscilant cu role
Rulmenți oscilanți cu role 232..-E1A-K, dimensiuni principale conform DIN 635-2, cu alezaj conic, conicitate 1:12
d90 mmDiametru interior
D160 mmDiametru exterior
B52,4 mmLățime
C r445.000 NSarcină dinamică de bază, radială
C 0r520.000 NSarcină statică de bază, radială
n G4.250 1/minTurație limită
Sarcină radială
Sarcină axială într-o direcție
Sarcină axială in doua directii
Lubrifiere cu unsoare
Lubrifiere cu ulei
neetanșat
eroare unghiulară statică și nealiniere
eroare unghiulară dinamică și nealinierePrezentare produs
| Cod produs | 23218-E1A-XL-K-M |
|---|---|
| Tip produs | Rulment oscilant cu role |
| Marcă | FAG |
| Număr material Schaeffler | 0190351100000 |
| Tip de bază | 23218 |
| Cod BearingX | 23218-E1A-XL-K-M |
| Masă | 4.326 kg |
| CAD disponibil | Da |
| Date de calcul disponibile | Da |
Variantă tehnică și sufixe
| Execuție | E1A | Fără bordură centrală |
| Tip alezaj | K | Tapered, conicitate 1:12 |
| Colivie | M | Colivie din alamă |
| Joc radial intern | CN (Grupa N) | Joc intern normal |
| Relubrifiere | Standard |
Dimensiuni principale și date de performanță
| d | Diametru interior | 90 mm |
| D | Diametru exterior | 160 mm |
| B | Lățime | 52,4 mm |
| C r | Sarcină dinamică de bază, radială | 445.000 N |
| C 0r | Sarcină statică de bază, radială | 520.000 N |
| C ur | limită de sarcină la oboseală, radială | 50.000 N |
| n G | Turație limită | 4.250 1/min |
| n ϑr | Turație de referință | 2.650 1/min |
| ≈m | Masă | 4,326 kg |

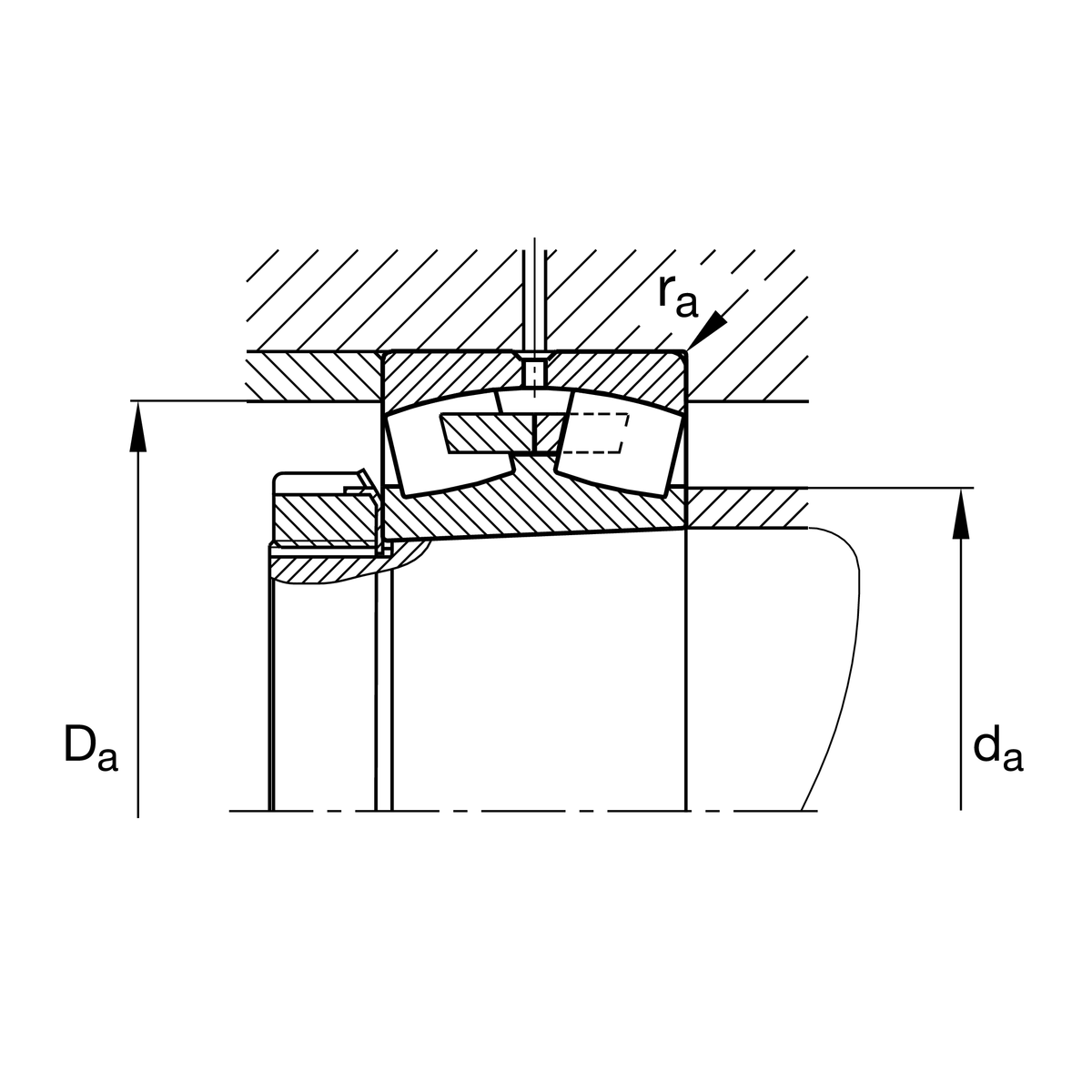

Dimensiuni de montaj
| d a min | Diametrul minim al umărului arborelui | 101 mm |
| D a max | Diametrul maxim al umărului carcasei | 149 mm |
| r a max | Rază maximă a degajării | 2 mm |
| d a max | Diametru maxim al umărului arborelui | 107 mm |
| d b min | Diametru minim al cavității bucșei | 100 mm |
| B a min | Lățime minimă a cavității bucșei | 18 mm |

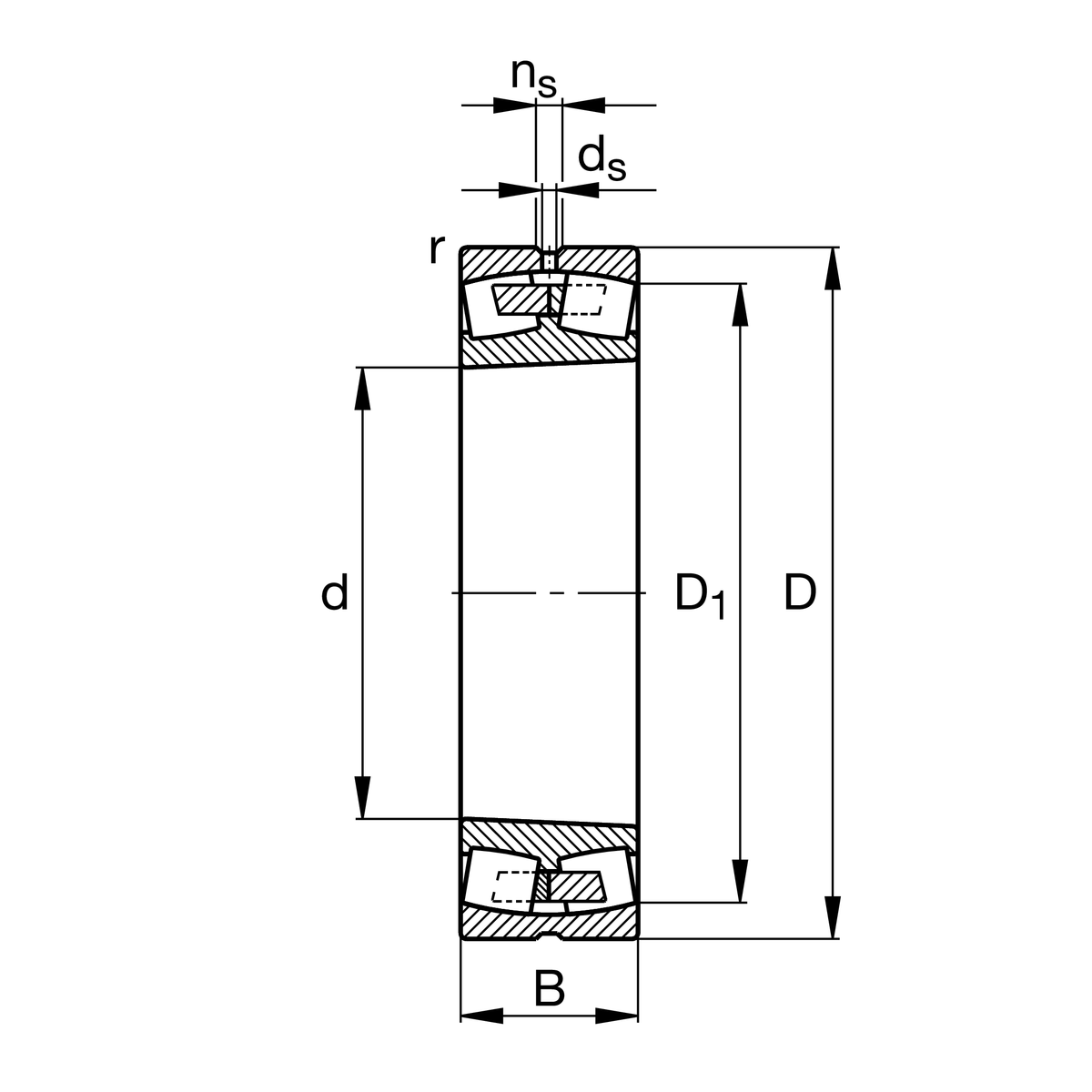

Dimensiuni detaliate
| r min | Dimensiune minimă teșitură | 2 mm |
| D 1 | Diametru alezaj inel exterior | 140 mm |
| d s | Diametru orificiu de ungere | 3,2 mm |
| n s | Lățime canal de ungere | 6,5 mm |
Domeniu de temperatură
| T min | Temperatură minimă de funcționare | -30 °C |
| T max | Temperatură maximă de funcționare | 200 °C |
Factori de calcul
| e | Valoare limită Fa/Fr pentru aplicabilitatea valorilor diferite ale factorilor X și Y | 0,31 |
| Y 1 | Factor de sarcină axială dinamică | 2,2 |
| Y 2 | Factor de sarcină axială dinamică | 3,27 |
| Y 0 | Factor de sarcină axială statică | 2,15 |
Informații suplimentare
| Bucșă de strângere | H2318 | |
| Bucșă de extracție | AHX3218 |
