2312-K-TVH-C3+FAG
Date tehnice FAG/Schaeffler
2312-K-TVH-C3 - Rulment oscilant cu bile
Rulment oscilant cu bile 23..-K-TVH, alezaj conic conicitate 1:12, colivie din plastic
d60 mmDiametru interior
D130 mmDiametru exterior
B46 mmLățime
C r89.000 NSarcină dinamică de bază, radială
C 0r28.000 NSarcină statică de bază, radială
n G5.200 1/minTurație limită
Sarcină radială
Sarcină axială într-o direcție
Sarcină axială in doua directii
Lubrifiere cu unsoare
Lubrifiere cu ulei
neetanșat
eroare unghiulară statică și nealiniere
eroare unghiulară dinamică și nealinierePrezentare produs
| Cod produs | 2312-K-TVH-C3 |
|---|---|
| Tip produs | Rulment oscilant cu bile |
| Marcă | FAG |
| Număr material Schaeffler | 0389072910030 |
| Tip de bază | 2312 |
| Cod BearingX | 2312-K-TVH-C3 |
| Masă | 2.521 kg |
| CAD disponibil | Da |
| Date de calcul disponibile | Da |
Variantă tehnică și sufixe
| Tip alezaj | K | Tapered, conicitate 1:12 |
| Tip etanșare | Fără | Neetanșat |
| Colivie | TVH | Colivie masivă din poliamidă PA66 armată cu fibră de sticlă |
| clasă de toleranță | PN | Clasă de toleranță PN, conform DIN 620 |
| Joc radial intern | C3 (Group 3) | Joc intern mai mare decât CN |
| Lubrifiant | Fără | Rulment nelubrifiat |
Dimensiuni principale și date de performanță
| d | Diametru interior | 60 mm |
| D | Diametru exterior | 130 mm |
| B | Lățime | 46 mm |
| C r | Sarcină dinamică de bază, radială | 89.000 N |
| C 0r | Sarcină statică de bază, radială | 28.000 N |
| C ur | limită de sarcină la oboseală, radială | 1.790 N |
| n G | Turație limită | 5.200 1/min |
| n ϑr | Turație de referință | 6.700 1/min |
| ≈m | Masă | 2,521 kg |

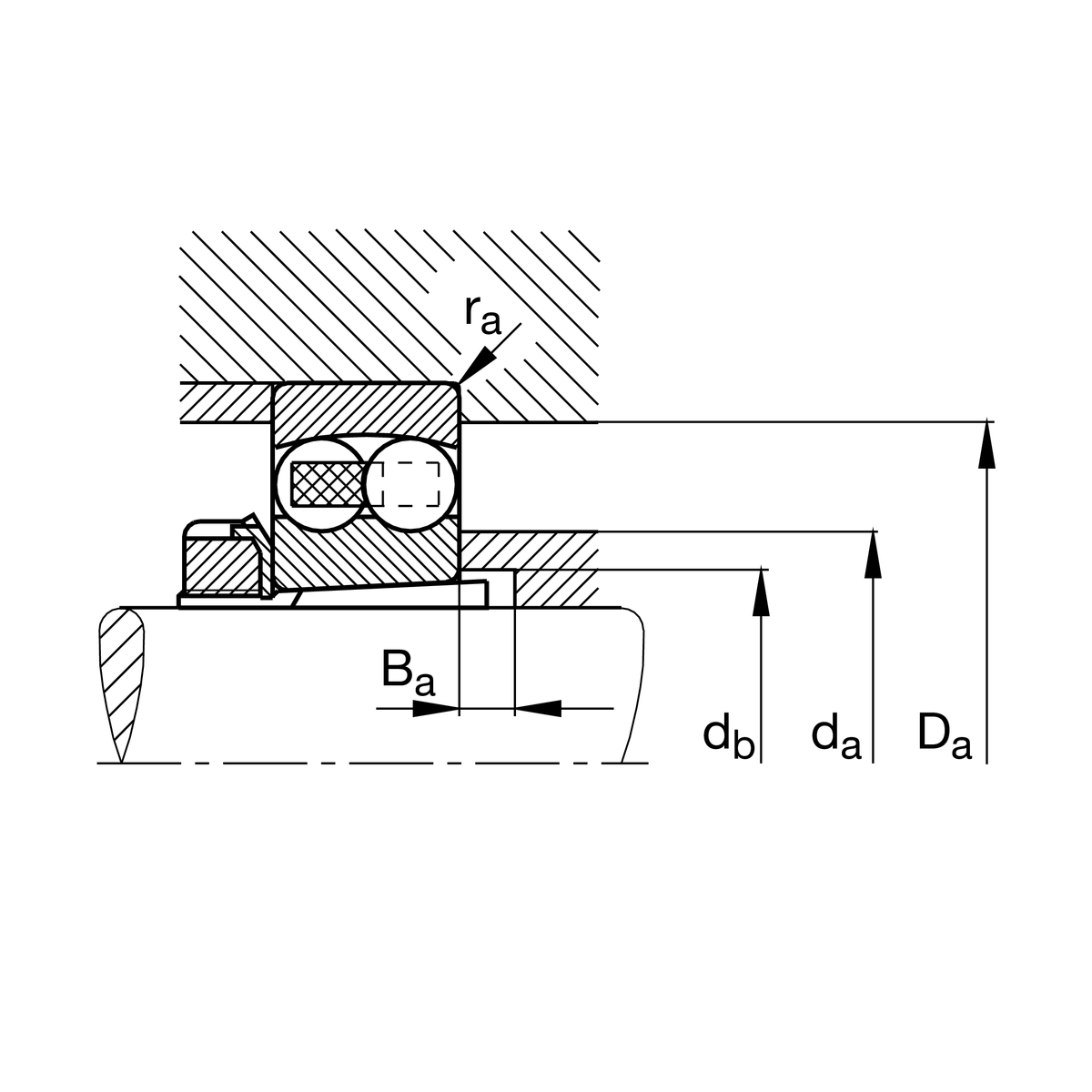

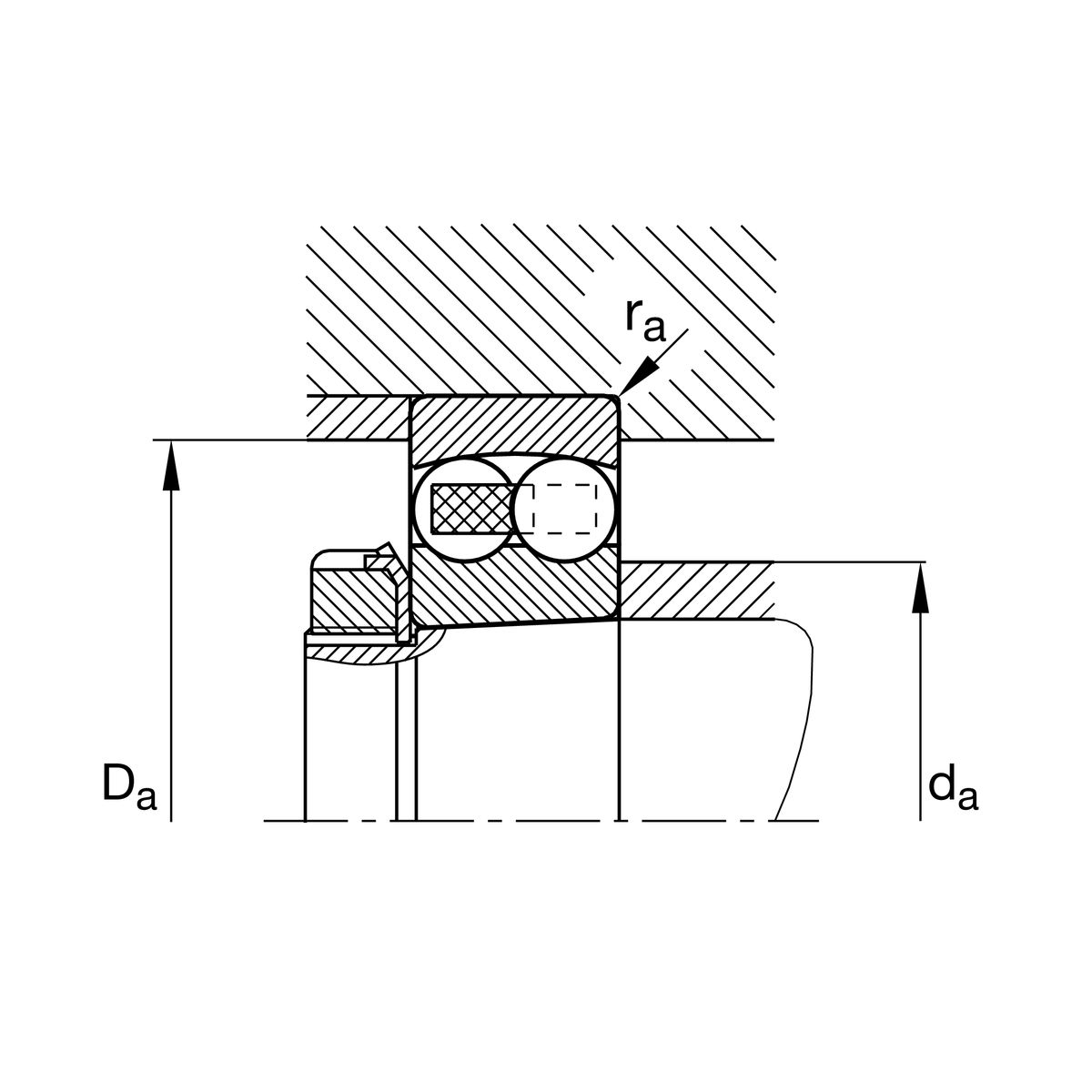

Dimensiuni de montaj
| d a min | Diametrul minim al umărului arborelui | 72 mm |
| d a max | Diametru maxim umăr arbore | 74 mm |
| D a max | Diametrul maxim al umărului carcasei | 118 mm |
| d b min | Diametru minim al cavității bucșei | 66 mm |
| B a min | Lățime minimă a cavității bucșei | 6 mm |
| r a max | Raza maximă de racordare | 2,1 mm |

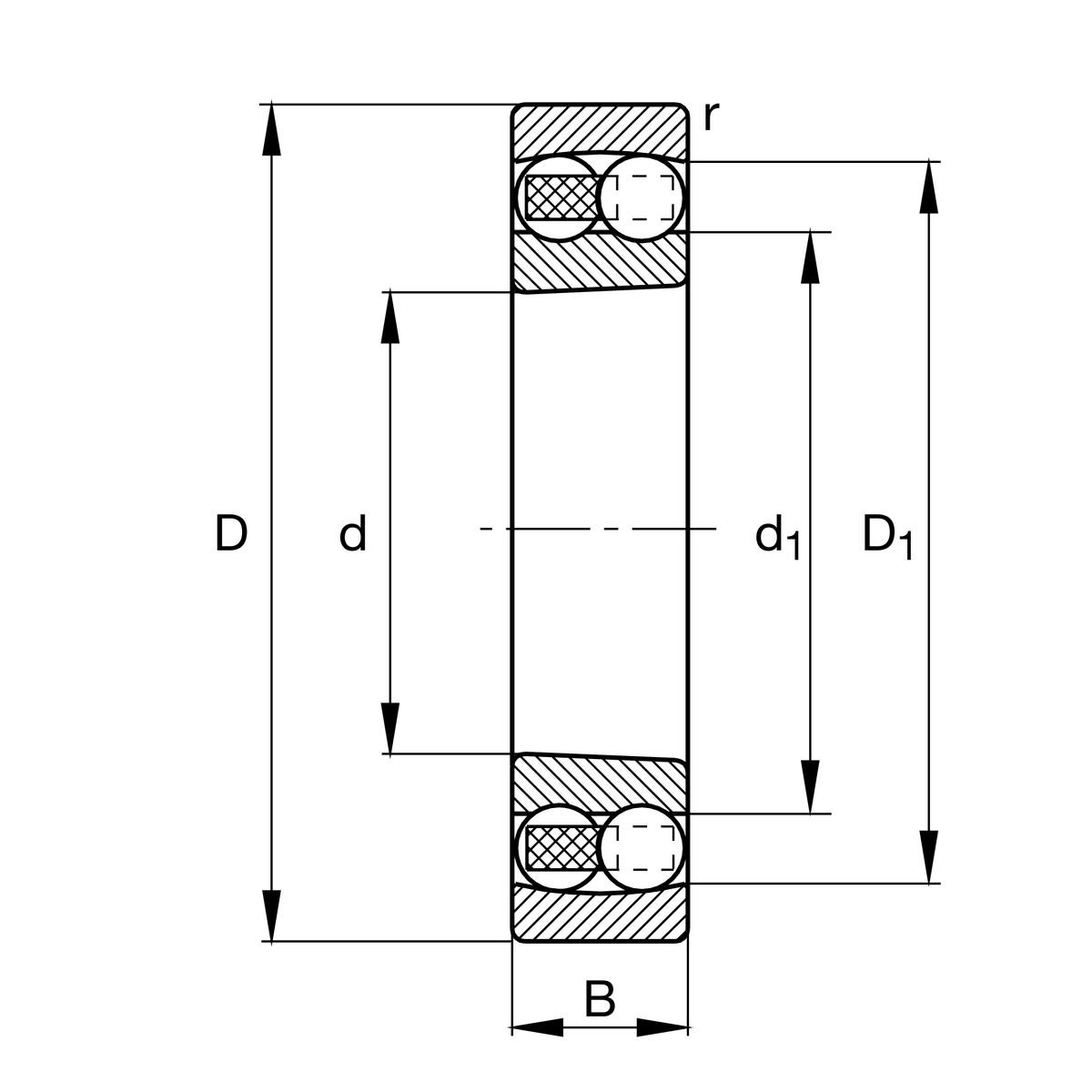

Dimensiuni detaliate
| r min | Dimensiune minimă teșitură | 2,1 mm |
| D 1 | Diametrul umărului inelului exterior | 108,54 mm |
| d 1 | Diametrul umărului inelului interior | 76,95 mm |
Domeniu de temperatură
| T min | Temperatură minimă de funcționare | -30 °C |
| T max | Temperatură maximă de funcționare | 120 °C |
Factori de calcul
| e | Valoare limită Fa/Fr pentru aplicabilitatea valorilor diferite ale factorilor X și Y | 0,41 |
| Y 1 | Factor de sarcină axială dinamică | 1,55 |
| Y 2 | Factor de sarcină axială dinamică | 2,39 |
| Y 0 | Factor de sarcină axială statică | 1,62 |
Informații suplimentare
| Bucșă de strângere | H2312 |
