2310-K-TVH-C3+FAG

Date tehnice FAG/Schaeffler

2310-K-TVH-C3 - Rulment oscilant cu bile

Rulment oscilant cu bile 23..-K-TVH, alezaj conic conicitate 1:12, colivie din plastic

d50 mmDiametru interior

D110 mmDiametru exterior

B40 mmLățime

C r66.000 NSarcină dinamică de bază, radială

C 0r20.200 NSarcină statică de bază, radială

n G6.300 1/minTurație limită

Sarcină radială

Sarcină axială într-o direcție

Sarcină axială in doua directii

Lubrifiere cu unsoare

Lubrifiere cu ulei

neetanșat

staticangularerrorandmisalignment

dynamicangularerrorandmisalignment

Prezentare produs

Cod produs	2310-K-TVH-C3
Tip produs	Rulment oscilant cu bile
Marca	FAG
Număr material Schaeffler	0389072080030
Tip de bază	2310
Cod BearingX	2310-K-TVH-C3
Masa	1.554 kg
CAD disponibil	Nu
Date de calcul disponibile	Da

Variantă tehnică și sufixe

Tip alezaj	K	Tapered, conicitate 1:12
Tip etanșare	Fără	Neetanșat
Colivie	TVH	Colivie masivă din poliamidă PA66 armată cu fibră de sticlă
Clasa de toleranta	PN	Clasă de toleranță PN, conform DIN 620
Joc radial intern	C3 (Group 3)	Joc intern mai mare decat CN
Lubrifiant	Fără	Rulment nelubrifiat

Dimensiuni principale și date de performanta

d	Diametru interior	50 mm
D	Diametru exterior	110 mm
B	Lățime	40 mm
C r	Sarcină dinamică de bază, radială	66.000 N
C 0r	Sarcină statică de bază, radială	20.200 N
C ur	Limita de sarcină la oboseală, radială	1.280 N
n G	Turație limită	6.300 1/min
n ϑr	Turație de referinta	7.600 1/min
≈m	Masa	1,554 kg

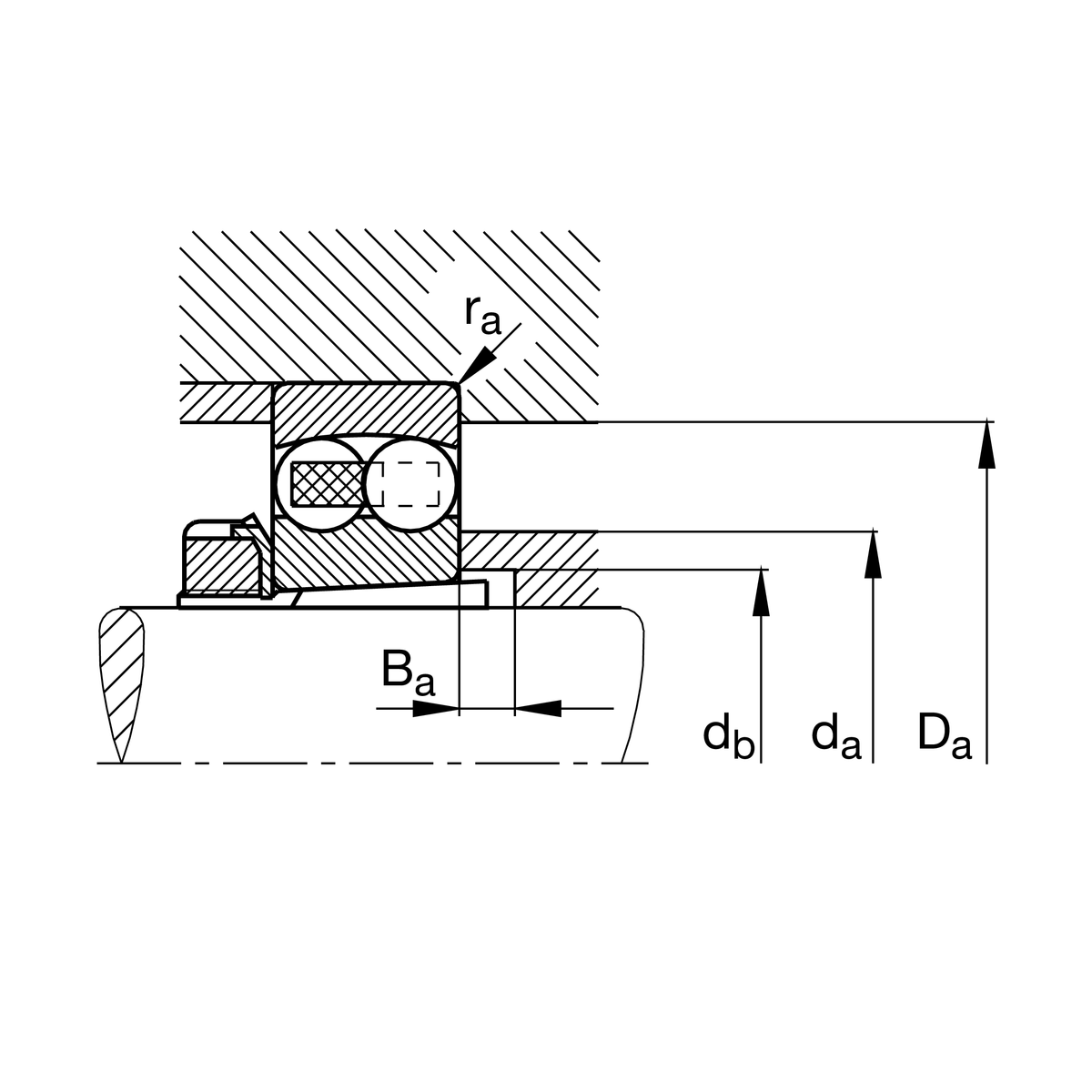

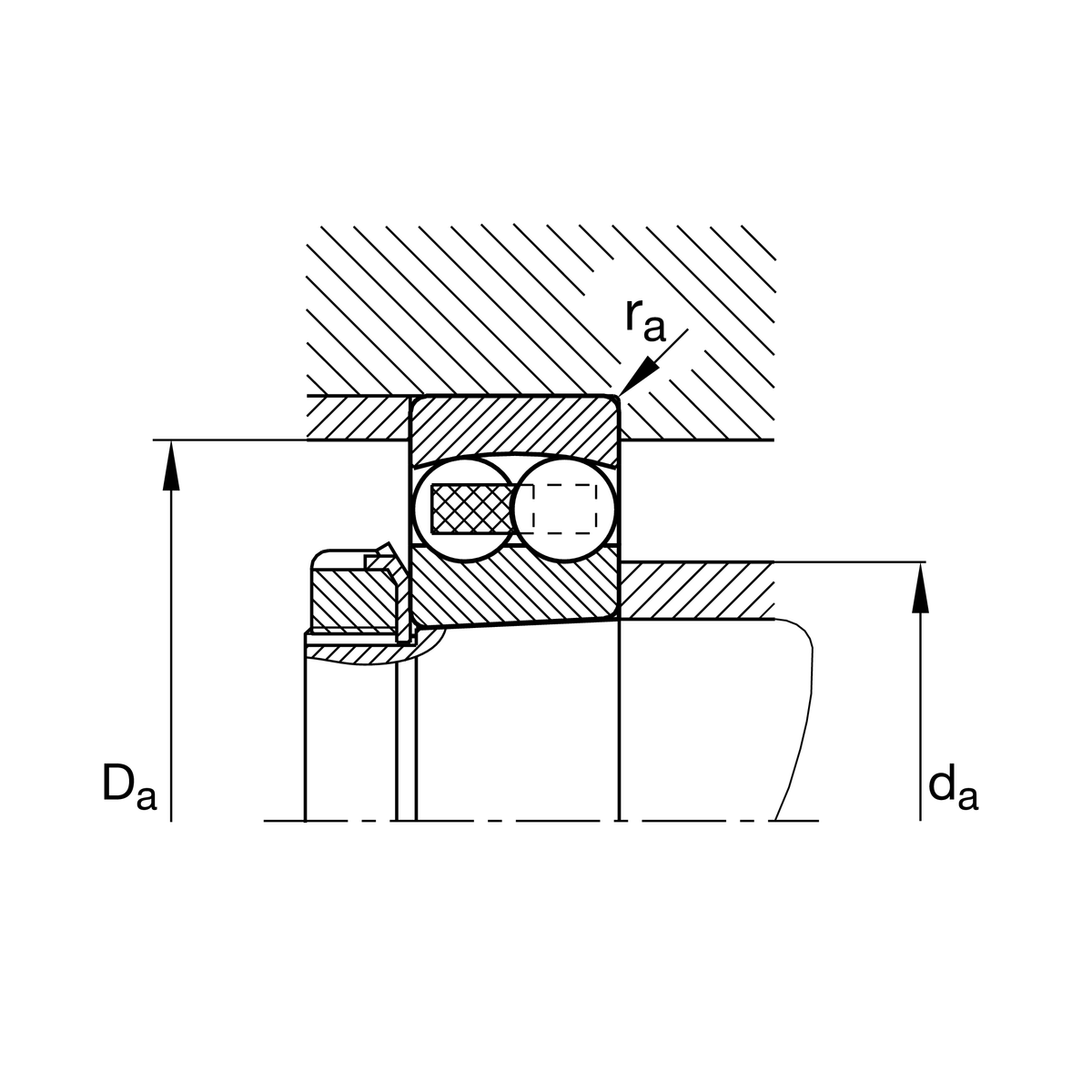

Dimensiuni de montaj

d a min	Diametrul minim al umărului arborelui	61 mm
d a max	Diametru maxim umăr arbore	63 mm
D a max	Diametrul maxim al umărului carcasei	99 mm
d b min	Diametru minim al cavității bucșei	56 mm
B a min	Lățime minimă a cavității bucșei	5 mm
r a max	Raza maximă de racordare	2 mm

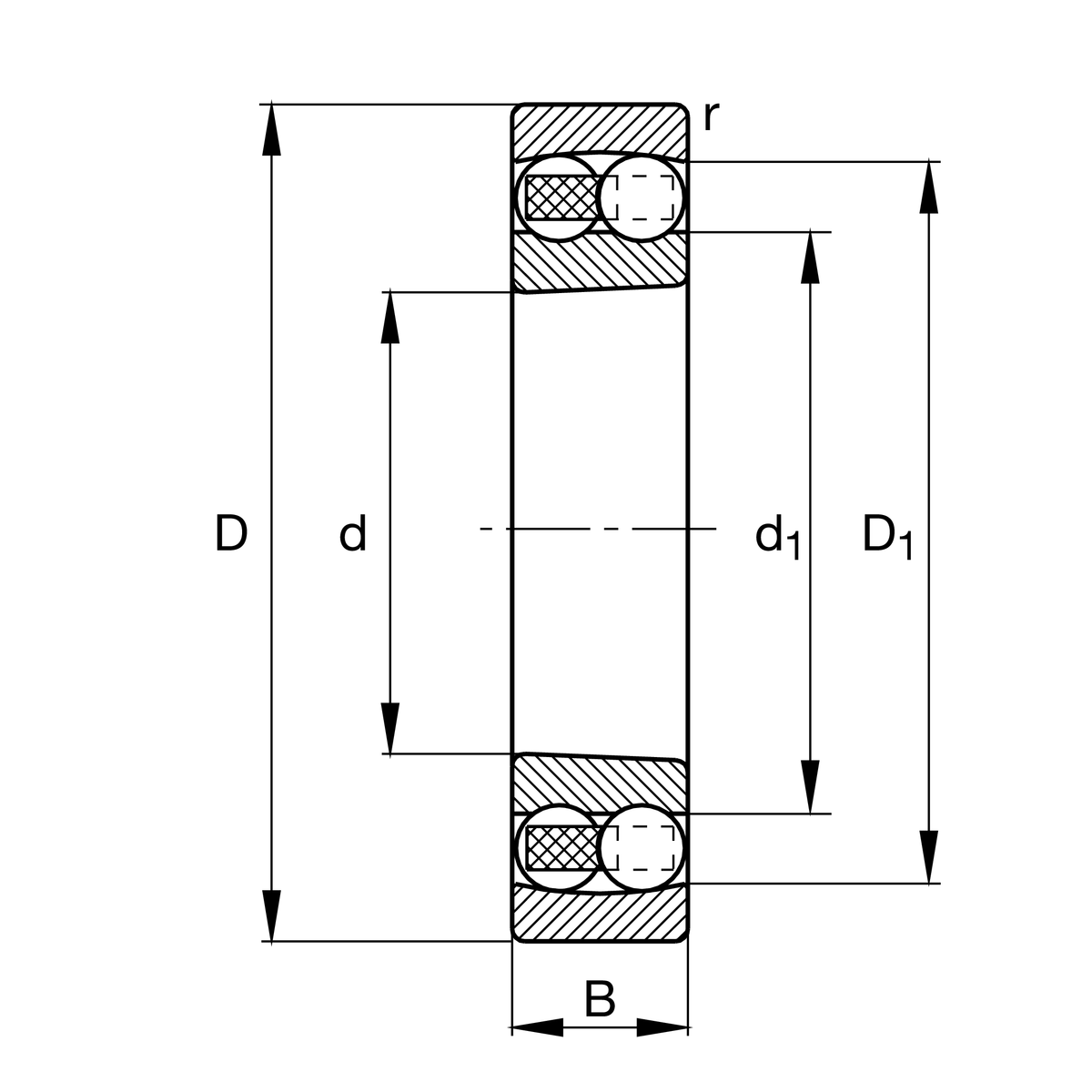

Dimensiuni detaliate

r min	Dimensiune minimă tesitura	2 mm
D 1	Diametrul umărului inelului exterior	91,44 mm
d 1	Diametrul umărului inelului interior	65,86 mm

Domeniu de temperatura

T min	Temperatura minimă de funcționare	-30 °C
T max	Temperatura maximă de funcționare	120 °C

Factori de calcul

e	Valoare limită Fa/Fr pentru aplicabilitatea valorilor diferite ale factorilor X și Y	0,43
Y 1	Factor de sarcină axială dinamică	1,46
Y 2	Factor de sarcină axială dinamică	2,27
Y 0	Factor de sarcină axială statică	1,53

Informații suplimentare

Bucșă de strângere

H2310
