23940-S-MB+FAG

Date tehnice FAG/Schaeffler

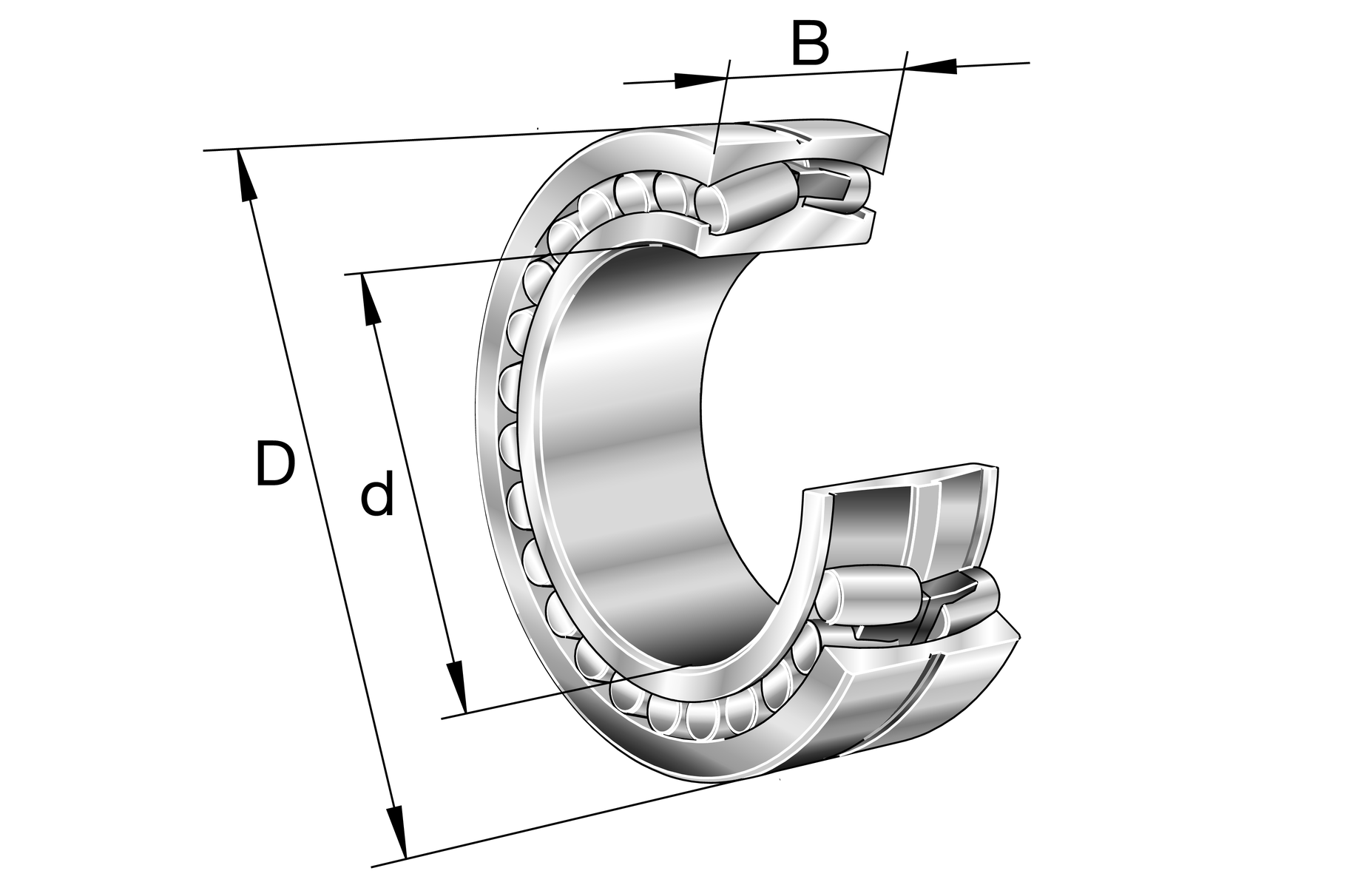

23940-S-MB - Rulment oscilant cu role

Rulmenți oscilanți cu role 239, dimensiuni principale conform DIN 635-2

d200 mmDiametru interior

D280 mmDiametru exterior

B60 mmLățime

C r550.000 NSarcină dinamică de bază, radială

C 0r1.070.000 NSarcină statică de bază, radială

n G2.800 1/minTurație limită

Sarcină radială

Sarcină axială într-o direcție

Sarcină axială in doua directii

Lubrifiere cu unsoare

Lubrifiere cu ulei

neetanșat

eroare unghiulară statică și nealiniere

eroare unghiulară dinamică și nealiniere

Tip alezaj	Z	Cilindric
Colivie	MB	Colivie masivă din alamă
Joc radial intern	CN (Grupa N)	Joc intern normal
Relubrifiere	S	Cu 3 lubricating holes and groove

d	Diametru interior	200 mm
D	Diametru exterior	280 mm
B	Lățime	60 mm
C r	Sarcină dinamică de bază, radială	550.000 N
C 0r	Sarcină statică de bază, radială	1.070.000 N
C ur	limită de sarcină la oboseală, radială	73.000 N
n G	Turație limită	2.800 1/min
n ϑr	Turație de referință	1.650 1/min
≈m	Masă	11,39 kg

d a min	Diametrul minim al umărului arborelui	210,2 mm
D a max	Diametrul maxim al umărului carcasei	269,8 mm
r a max	Rază maximă a degajării	2,1 mm

r min	Dimensiune minimă teșitură	2,1 mm
D 1	Diametru alezaj inel exterior	256,9 mm
d s	Diametru orificiu de ungere	6,3 mm
n s	Lățime canal de ungere	12,2 mm

T min	Temperatură minimă de funcționare	-30 °C
T max	Temperatură maximă de funcționare	200 °C

e	Valoare limită Fa/Fr pentru aplicabilitatea valorilor diferite ale factorilor X și Y	0,2
Y 1	Factor de sarcină axială dinamică	3,42
Y 2	Factor de sarcină axială dinamică	5,09
Y 0	Factor de sarcină axială statică	3,34
