234409-M-SP+FAG

Date tehnice FAG/Schaeffler

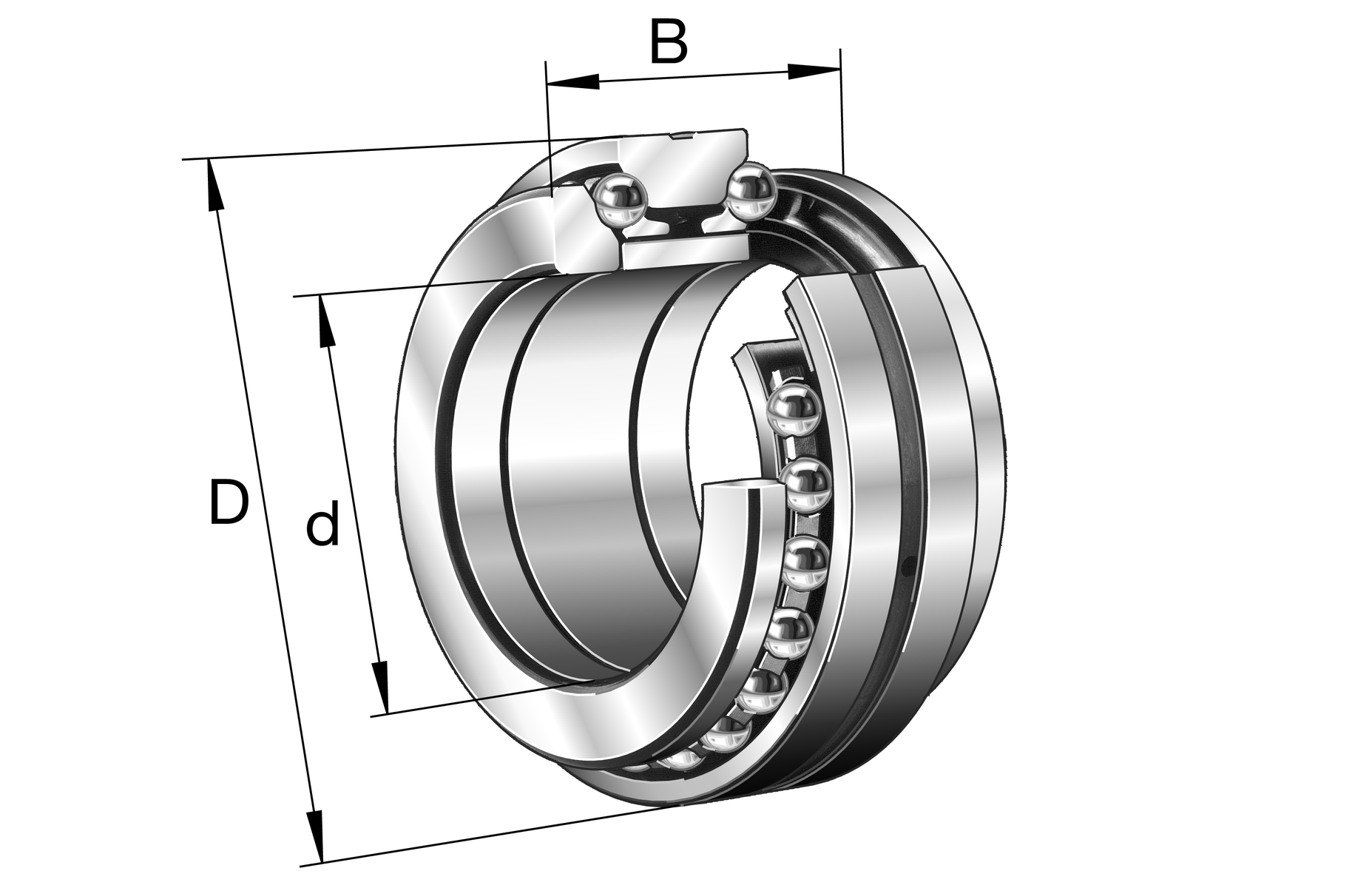

234409-M-SP - Rulment axial cu bile cu contact unghiular

Rulmenți axiali cu bile cu contact unghiular 2344, cu acțiune în ambele sensuri, demontabil, toleranțe restrânse

d45 mmDiametru interior

D75 mmDiametru exterior

B38 mmLățime

Sarcină radială

Sarcină axială într-o direcție

Sarcină axială in doua directii

Lubrifiere cu unsoare

Lubrifiere cu ulei

neetanșat

Cod produs	234409-M-SP
Tip produs	Rulment axial cu bile cu contact unghiular
Marca	FAG
Număr material Schaeffler	0190387710000
Tip de bază	234409
Cod BearingX	234409-M-SP
Masa	0.584 kg
CAD disponibil	Da
Date de calcul disponibile	Da

Colivie	M	Colivie din alamă
Clasa de toleranta	SP	Clasă de toleranță SP

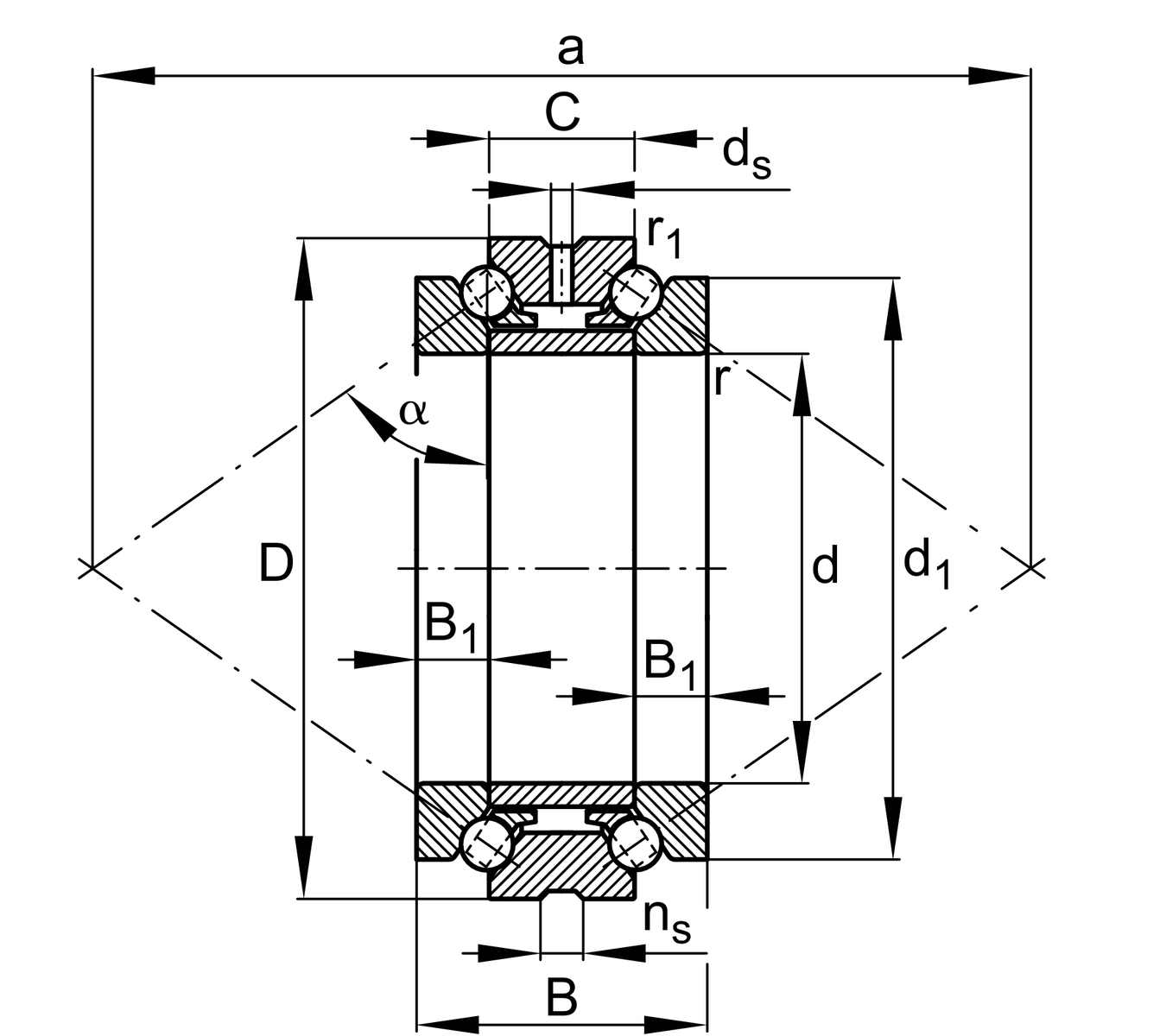

d	Diametru interior	45 mm
D	Diametru exterior	75 mm
B	Lățime	38 mm
C	Lățime inel exterior	19 mm
C a	Sarcină dinamică de bază, axială	25.000 N
C 0a	Sarcină statică de bază, axială	67.000 N
C ua	Limită de sarcină la oboseală, axială	6.200 N
n G unsoare	Turație limită pentru lubrifiere cu unsoare	7.500 1/min
n G Oil	Turație limită pentru lubrifiere cu ulei	10.000 1/min
≈m	Masa	0,584 kg

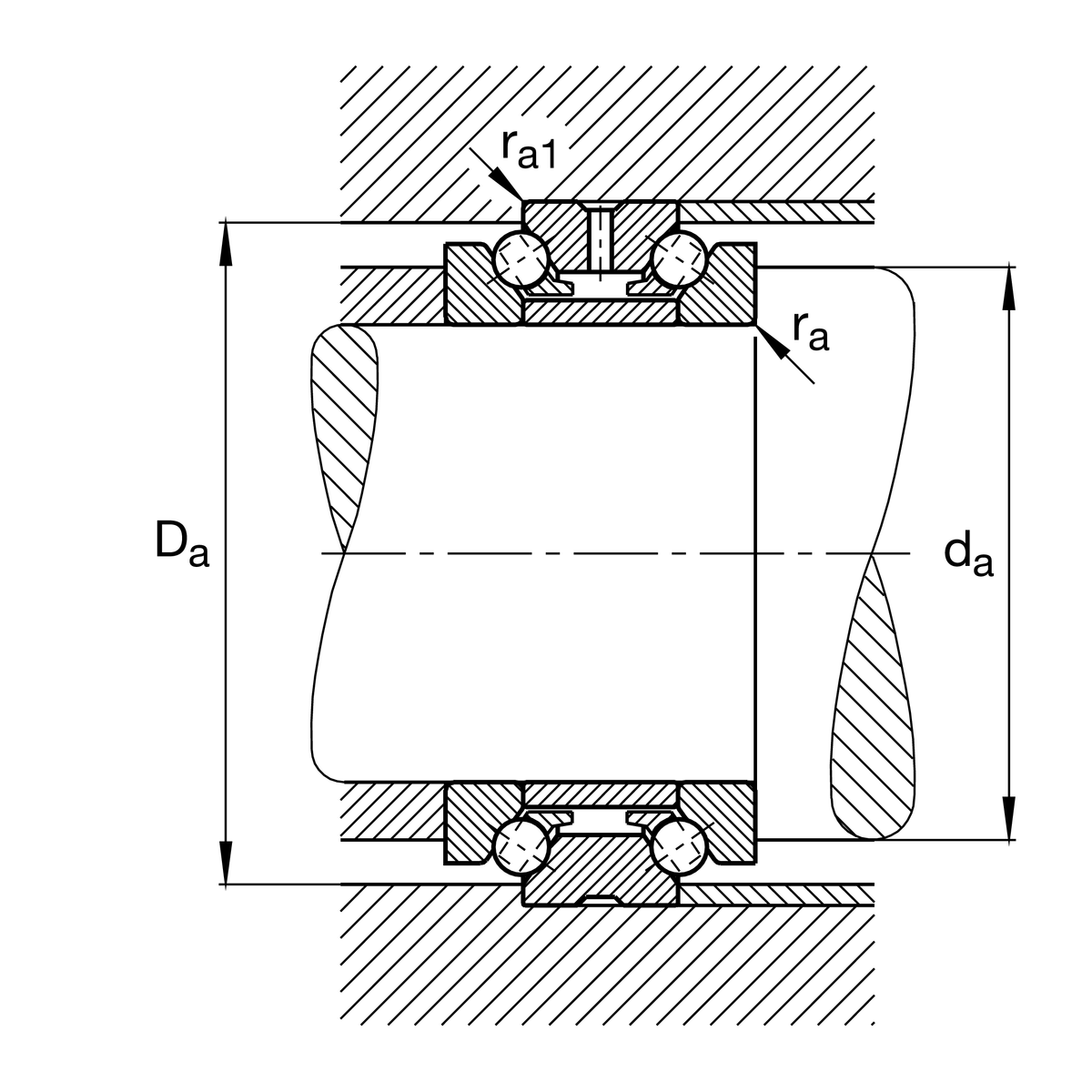

d a	Diametru umăr arbore	57,5 mm
d a	Diametru degajare umăr arbore	h12
D a	Diametrul umărului inelului exterior	70 mm
D a	Diametru degajare umăr inel exterior	H12
r a max	Rază maximă a degajării	1 mm
r a1 max	Rază maximă a degajării	0,15 mm
α	Unghi de contact	60 °
a	Distanța dintre vârfurile conurilor de presiune	125 mm

d 1	Diametru bordură șaibă arbore	65 mm
B 1	Înălțime wave disc	9,5 mm
r min	Dimensiune minimă tesitura	1 mm
r 1 min	Dimensiune minimă tesitura	0,15 mm
d s	Diametru orificiu de ungere	3,2 mm
n s	Lățime canal de ungere	4,8 mm

T min	Temperatura minimă de funcționare	-30 °C
T max	Temperatura maximă de funcționare	150 °C
