23028-E1-XL-K-TVPB - Rulment oscilant cu role

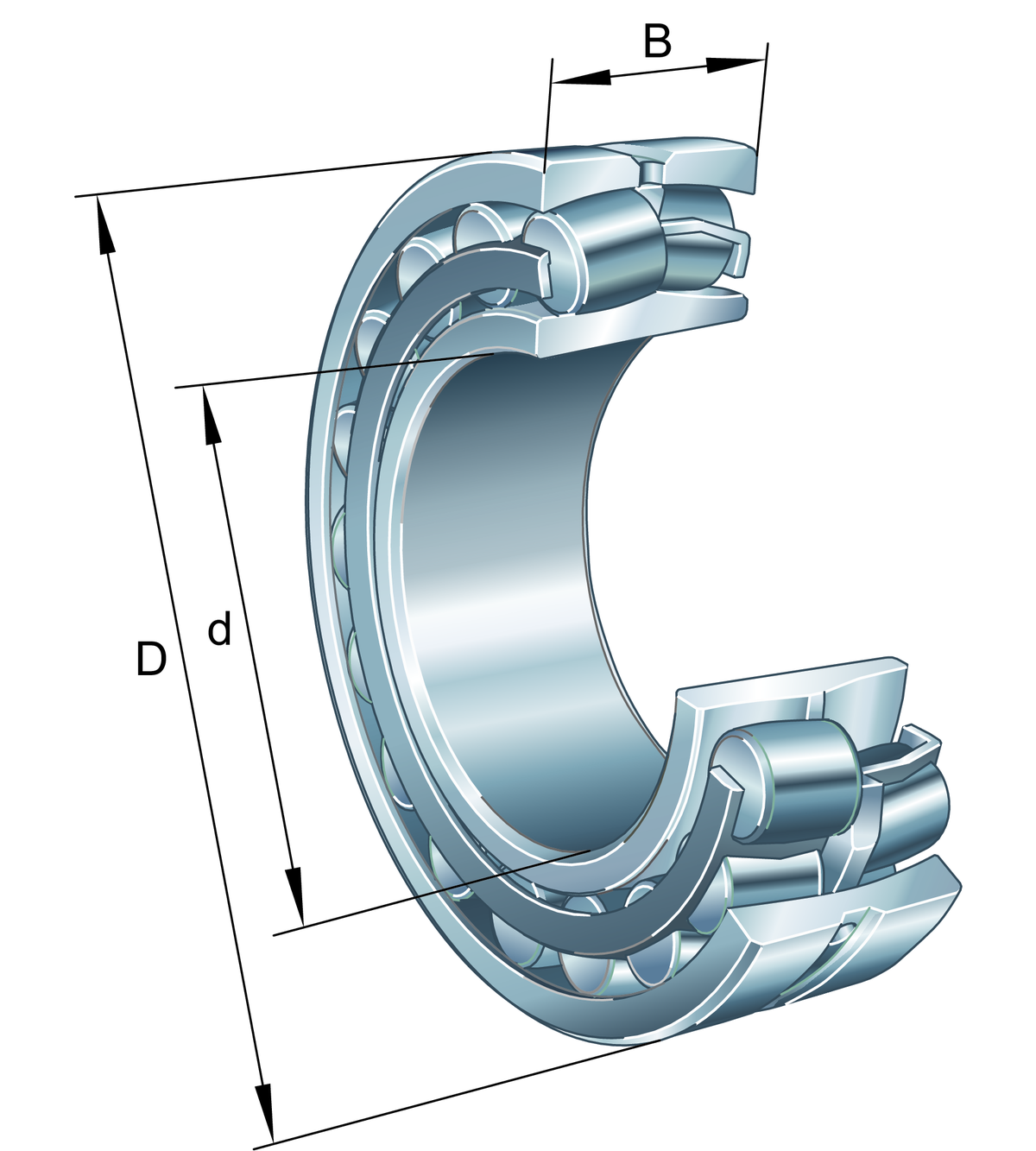

Rulmenți oscilanți cu role 230..-E1-K, dimensiuni principale conform DIN 635-2, cu alezaj conic, conicitate 1:12

d140 mmDiametru interior

D210 mmDiametru exterior

B53 mmLățime

C r570.000 NSarcină dinamică de bază, radială

C 0r800.000 NSarcină statică de bază, radială

n G3.450 1/minTurație limită

Sarcină radială

Sarcină axială într-o direcție

Sarcină axială in doua directii

Lubrifiere cu unsoare

Lubrifiere cu ulei

neetanșat

staticangularerrorandmisalignment

dynamicangularerrorandmisalignment

Prezentare produs

Cod produs	23028-E1-XL-K-TVPB
Tip produs	Rulment oscilant cu role
Marca	FAG
Număr material Schaeffler	0190249910000
Tip de bază	23028
Cod BearingX	23028-E1-XL-K-TVPB
Masa	5.808 kg
CAD disponibil	Da
Date de calcul disponibile	Da

Variantă tehnică și sufixe

Execuție	E1	Fără bordură centrală
Tip alezaj	K	Tapered, conicitate 1:12
Colivie	TVPB	Colivie din polimer
Joc radial intern	CN (Grupa N)	Joc intern normal
Relubrifiere	Standard

Dimensiuni principale și date de performanta

d	Diametru interior	140 mm
D	Diametru exterior	210 mm
B	Lățime	53 mm
C r	Sarcină dinamică de bază, radială	570.000 N
C 0r	Sarcină statică de bază, radială	800.000 N
C ur	Limita de sarcină la oboseală, radială	77.000 N
n G	Turație limită	3.450 1/min
n ϑr	Turație de referinta	2.390 1/min
≈m	Masa	5,808 kg

Dimensiuni de montaj

d a min	Diametrul minim al umărului arborelui	148,8 mm
D a max	Diametrul maxim al umărului carcasei	201,2 mm
r a max	Rază maximă a degajării	2 mm
B a min	Lățime minimă a cavității bucșei	8 mm
d a max	Diametru maxim al umărului arborelui	155 mm
d b min	Diametru minim al cavității bucșei	147 mm

Dimensiuni detaliate

r min	Dimensiune minimă tesitura	2 mm
D 1	Diametru alezaj inel exterior	192,3 mm
d 2	Diametru cale de rulare a inelului interior	155,4 mm
d s	Diametru orificiu de ungere	4,8 mm
n s	Lățime canal de ungere	9,5 mm

Domeniu de temperatura

T min	Temperatura minimă de funcționare	-30 °C
T max	Temperatura maximă de funcționare	120 °C

Factori de calcul

e	Valoare limită Fa/Fr pentru aplicabilitatea valorilor diferite ale factorilor X și Y	0,22
Y 1	Factor de sarcină axială dinamică	3,07
Y 2	Factor de sarcină axială dinamică	4,57
Y 0	Factor de sarcină axială statică	3

Informații suplimentare

	Bucșă de strângere	H3028
	Bucșă de extracție	AHX3028
