23026-E1A-XL-K-M+FAG

Date tehnice FAG/Schaeffler

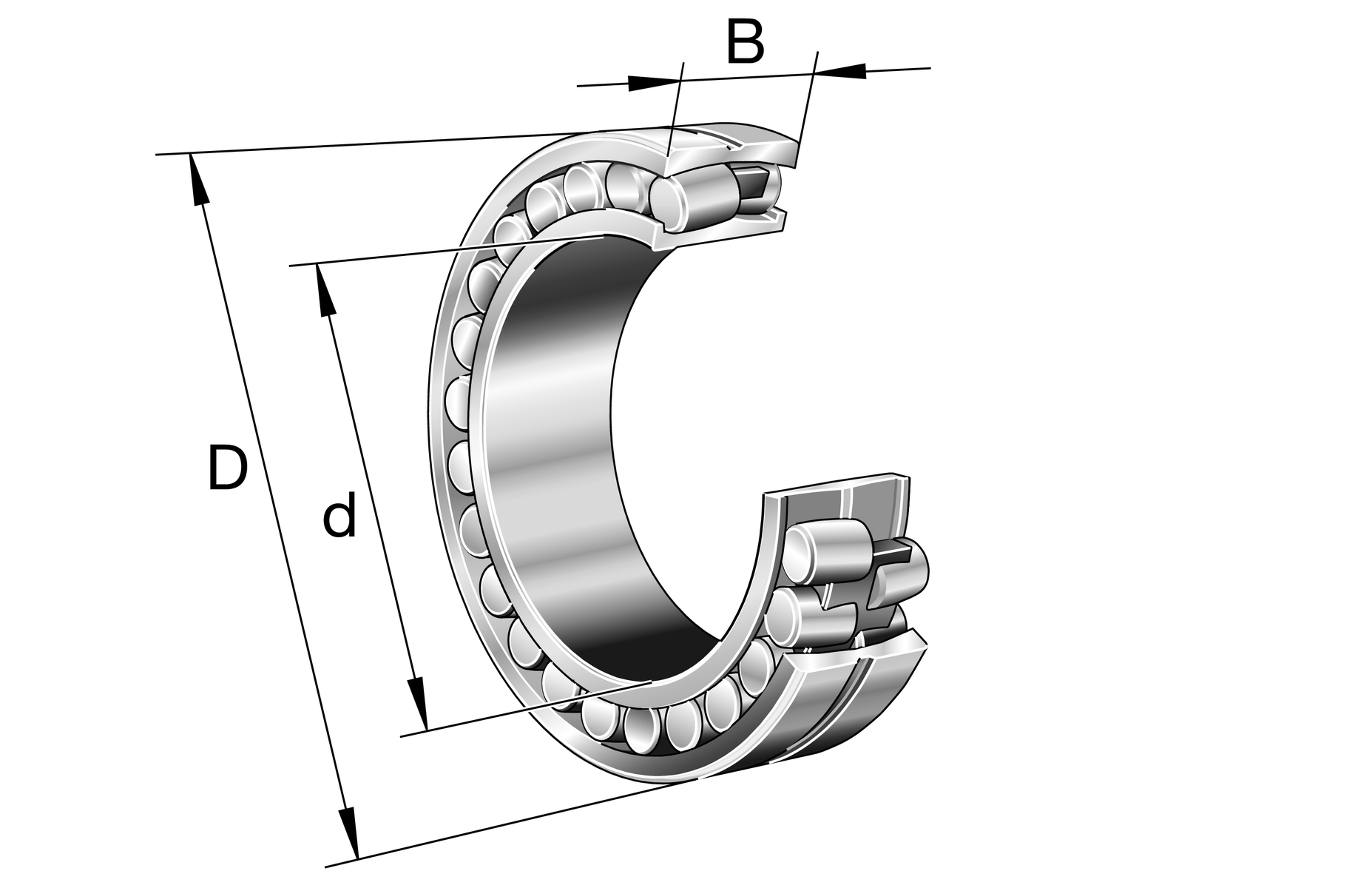

23026-E1A-XL-K-M - Rulment oscilant cu role

Rulmenți oscilanți cu role 230..-E1A-K, dimensiuni principale conform DIN 635-2, cu alezaj conic, conicitate 1:12

d130 mmDiametru interior

D200 mmDiametru exterior

B52 mmLățime

C r540.000 NSarcină dinamică de bază, radială

C 0r730.000 NSarcină statică de bază, radială

n G3.600 1/minTurație limită

Sarcină radială

Sarcină axială într-o direcție

Sarcină axială in doua directii

Lubrifiere cu unsoare

Lubrifiere cu ulei

neetanșat

staticangularerrorandmisalignment

dynamicangularerrorandmisalignment

Prezentare produs

Cod produs	23026-E1A-XL-K-M
Tip produs	Rulment oscilant cu role
Marca	FAG
Număr material Schaeffler	0190010370000
Tip de bază	23026
Cod BearingX	23026-E1A-XL-K-M
Masa	5.676 kg
CAD disponibil	Da
Date de calcul disponibile	Da

Variantă tehnică și sufixe

Execuție	E1A	Fără bordură centrală
Tip alezaj	K	Tapered, conicitate 1:12
Colivie	M	Colivie din alamă
Joc radial intern	CN (Grupa N)	Joc intern normal
Relubrifiere	Standard
Special material	Standard

Dimensiuni principale și date de performanta

d	Diametru interior	130 mm
D	Diametru exterior	200 mm
B	Lățime	52 mm
C r	Sarcină dinamică de bază, radială	540.000 N
C 0r	Sarcină statică de bază, radială	730.000 N
C ur	Limita de sarcină la oboseală, radială	71.000 N
n G	Turație limită	3.600 1/min
n ϑr	Turație de referinta	2.600 1/min
≈m	Masa	5,676 kg

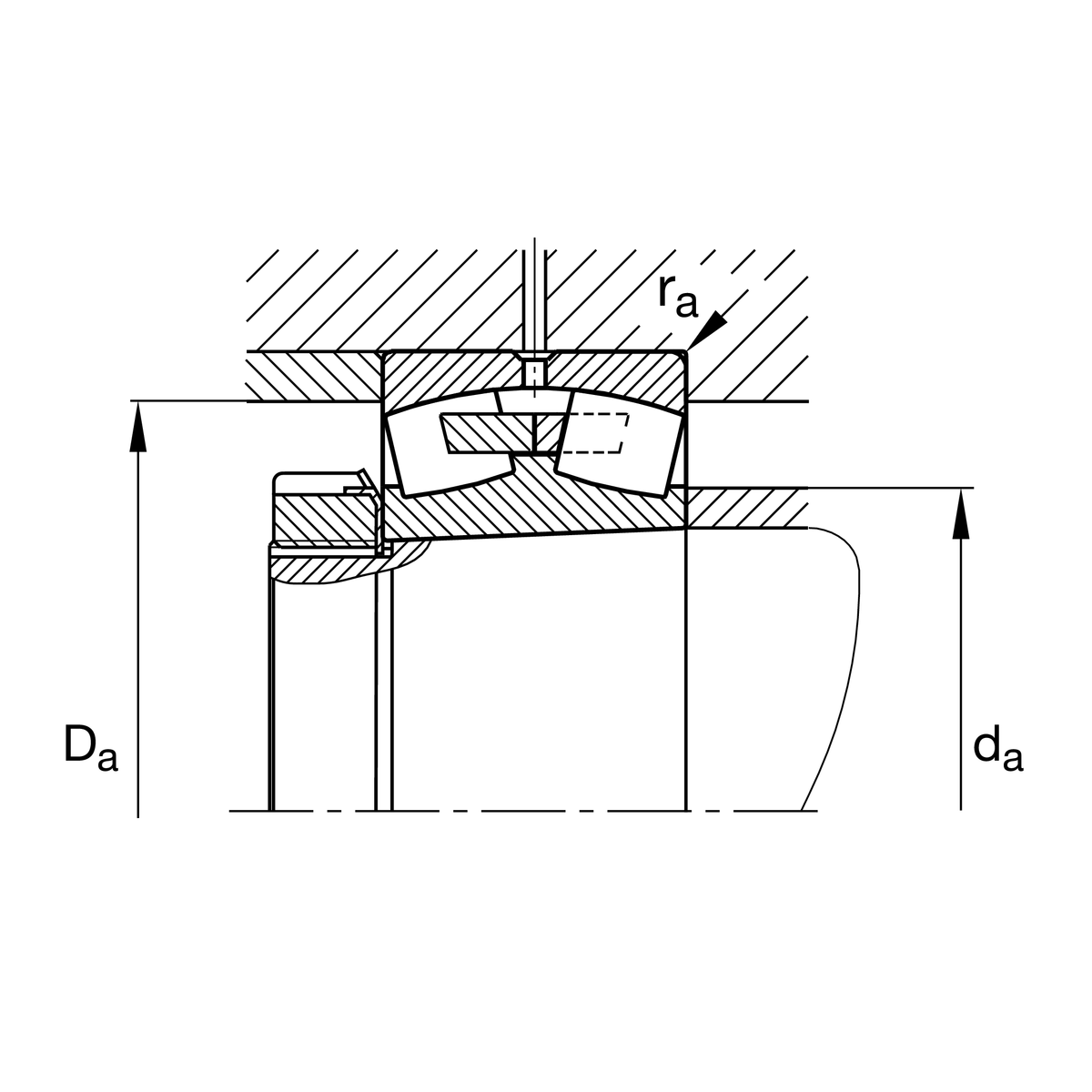

Dimensiuni de montaj

d a min	Diametrul minim al umărului arborelui	138,8 mm
D a max	Diametrul maxim al umărului carcasei	191,2 mm
r a max	Rază maximă a degajării	2 mm
d a max	Diametru maxim al umărului arborelui	146 mm
d b min	Diametru minim al cavității bucșei	137 mm
B a min	Lățime minimă a cavității bucșei	8 mm

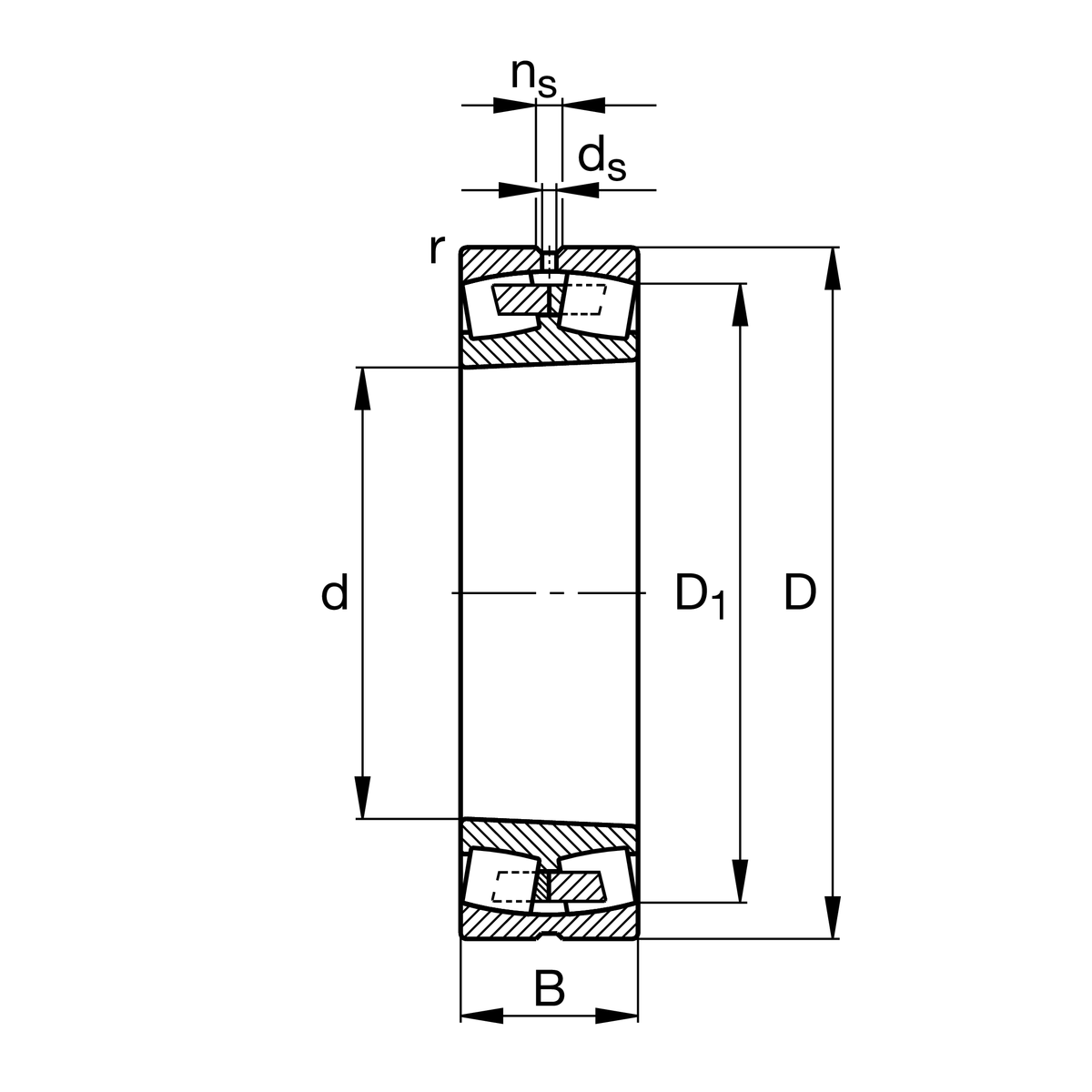

Dimensiuni detaliate

r min	Dimensiune minimă tesitura	2 mm
D 1	Diametru alezaj inel exterior	182,3 mm
d s	Diametru orificiu de ungere	4,8 mm
n s	Lățime canal de ungere	9,5 mm

Domeniu de temperatura

T min	Temperatura minimă de funcționare	-30 °C
T max	Temperatura maximă de funcționare	200 °C

Factori de calcul

e	Valoare limită Fa/Fr pentru aplicabilitatea valorilor diferite ale factorilor X și Y	0,23
Y 1	Factor de sarcină axială dinamică	2,95
Y 2	Factor de sarcină axială dinamică	4,4
Y 0	Factor de sarcină axială statică	2,89

Informații suplimentare

	Bucșă de strângere	H3026
	Bucșă de extracție	AHX3026
