22217-E1-XL-K+FAG

Date tehnice FAG/Schaeffler

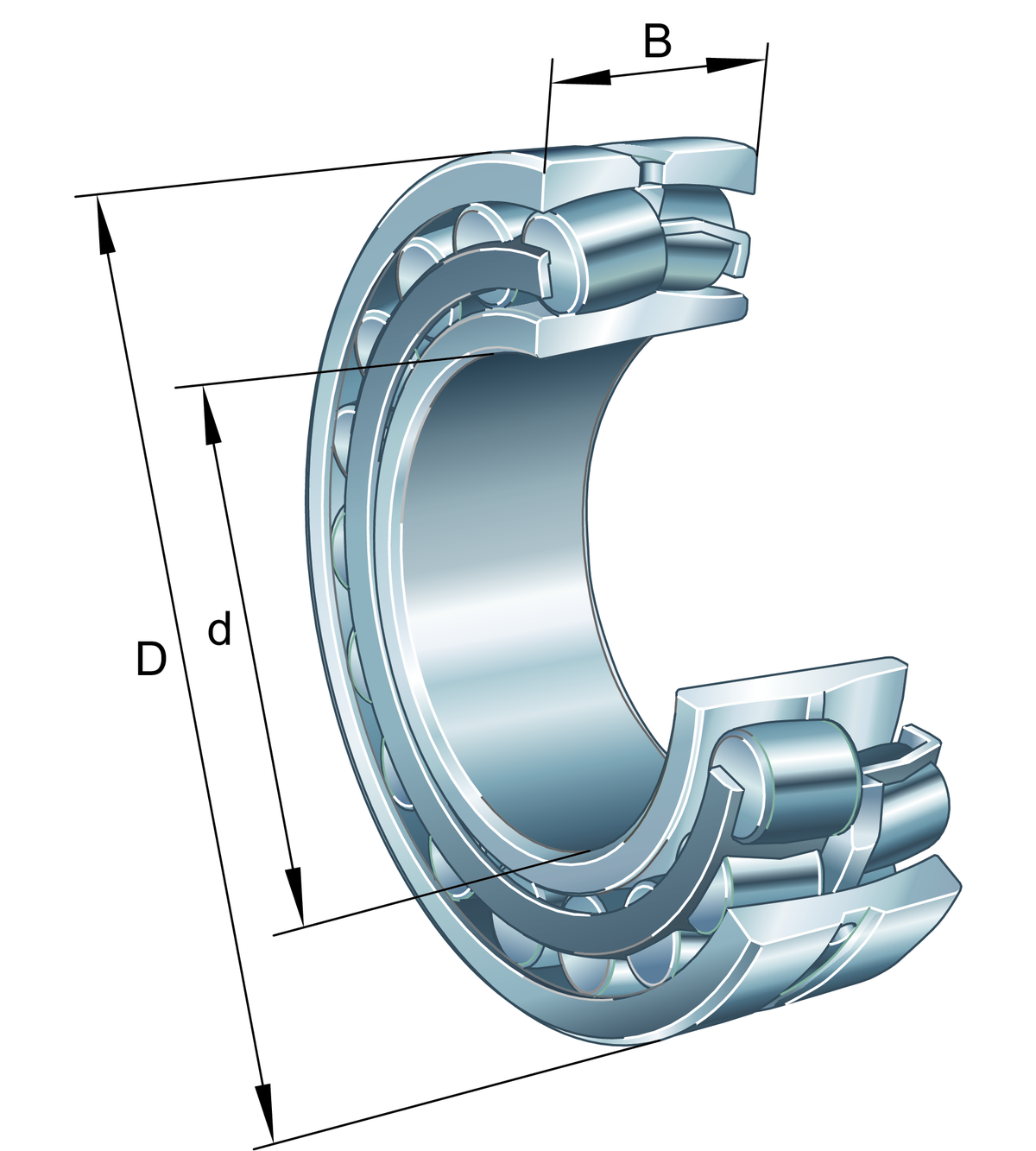

22217-E1-XL-K - Rulment oscilant cu role

Rulmenți oscilanți cu role 222..-E1-K, dimensiuni principale conform DIN 635-2, cu alezaj conic, conicitate 1:12

d85 mmDiametru interior

D150 mmDiametru exterior

B36 mmLățime

C r305.000 NSarcină dinamică de bază, radială

C 0r325.000 NSarcină statică de bază, radială

n G5.700 1/minTurație limită

Sarcină radială

Sarcină axială într-o direcție

Sarcină axială in doua directii

Lubrifiere cu unsoare

Lubrifiere cu ulei

neetanșat

staticangularerrorandmisalignment

dynamicangularerrorandmisalignment

Prezentare produs

Cod produs	22217-E1-XL-K
Tip produs	Rulment oscilant cu role
Marca	FAG
Număr material Schaeffler	0167040290000
Tip de bază	22217
Cod BearingX	22217-E1-XL-K
Masa	2.56 kg
CAD disponibil	Da
Date de calcul disponibile	Da

Variantă tehnică și sufixe

Execuție	E1	Fără bordură centrală
Tip alezaj	K	Tapered, conicitate 1:12
Colivie	JPA	Colivie din tablă de oțel
Joc radial intern	CN (Grupa N)	Joc intern normal
Relubrifiere	Standard

Dimensiuni principale și date de performanta

d	Diametru interior	85 mm
D	Diametru exterior	150 mm
B	Lățime	36 mm
C r	Sarcină dinamică de bază, radială	305.000 N
C 0r	Sarcină statică de bază, radială	325.000 N
C ur	Limita de sarcină la oboseală, radială	39.000 N
n G	Turație limită	5.700 1/min
n ϑr	Turație de referinta	3.450 1/min
≈m	Masa	2,56 kg

Dimensiuni de montaj

d a min	Diametrul minim al umărului arborelui	96 mm
d a max	Diametru maxim al umărului arborelui	99 mm
D a max	Diametrul maxim al umărului carcasei	139 mm
r a max	Rază maximă a degajării	2 mm
d b min	Diametru minim al cavității bucșei	91 mm
B a min	Lățime minimă a cavității bucșei	12 mm

Dimensiuni detaliate

r min	Dimensiune minimă tesitura	2 mm
D 1	Diametru alezaj inel exterior	135,4 mm
d 2	Diametru cale de rulare a inelului interior	99,7 mm
d s	Diametru orificiu de ungere	3,2 mm
n s	Lățime canal de ungere	6,5 mm

Domeniu de temperatura

T min	Temperatura minimă de funcționare	-30 °C
T max	Temperatura maximă de funcționare	200 °C

Factori de calcul

e	Valoare limită Fa/Fr pentru aplicabilitatea valorilor diferite ale factorilor X și Y	0,22
Y 1	Factor de sarcină axială dinamică	3,04
Y 2	Factor de sarcină axială dinamică	4,53
Y 0	Factor de sarcină axială statică	2,97

Informații suplimentare

	Bucșă de strângere	H317
	Bucșă de extracție	AHX317

Documente

Fișă tehnică produs 22217-E1-XL-KPDF produs
MH1 Principii tehniceBrosura tehnica
MH1 Montare mecanicaBrosura tehnica
MH1 Mounting HydraulicBrosura tehnica
MH1 TabeleBrosura tehnica

Instrumente tehnice

Vizualizator CAD 3D TracePartsCAD
Manager de montaj - poziție rulmentMontaj
Asistent de selectieInginerie
Pagina originală SchaefflerSursă
