22232-E1-XL-K - Rulment oscilant cu role

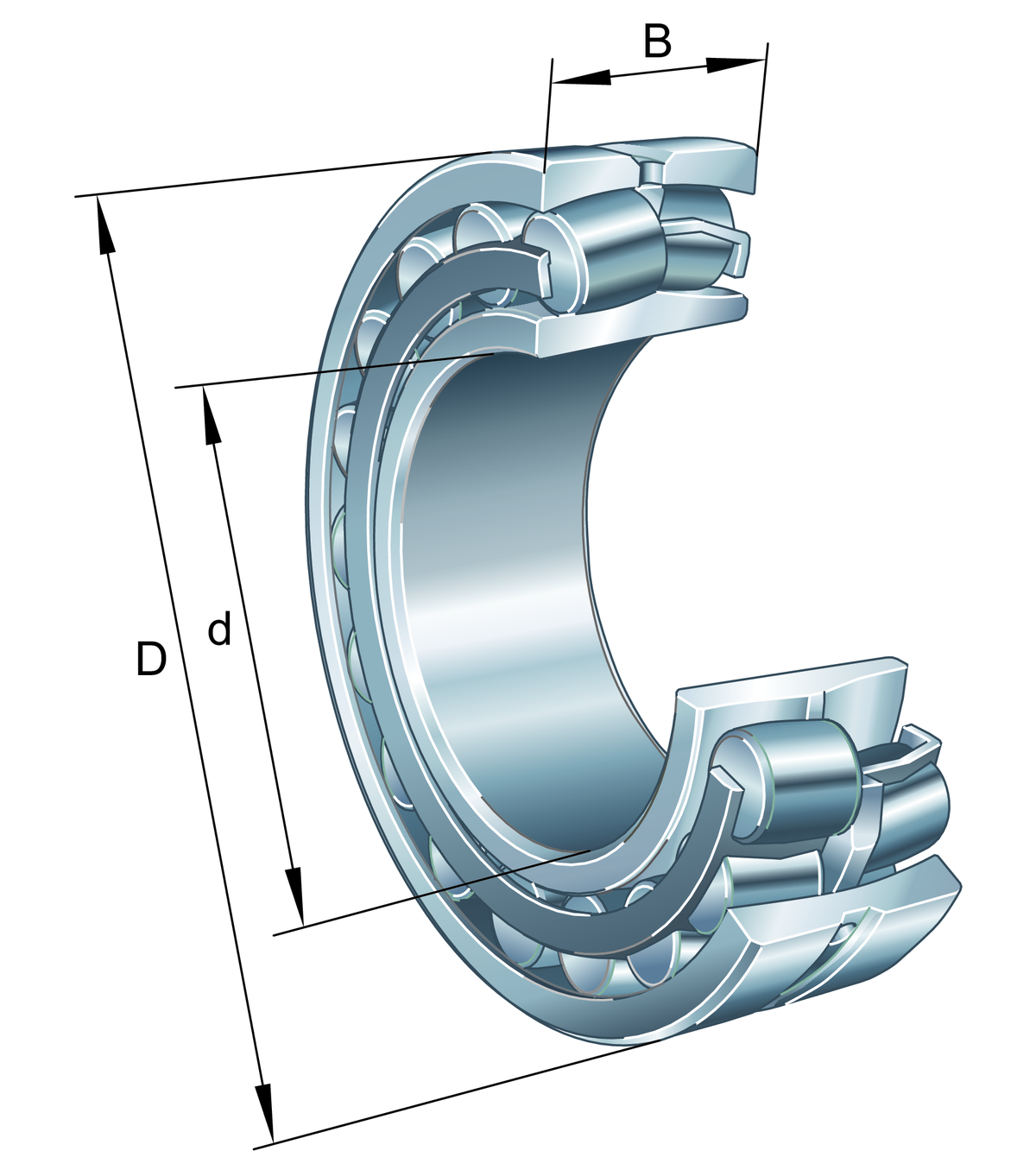

Rulmenți oscilanți cu role 222..-E1-K, dimensiuni principale conform DIN 635-2, cu alezaj conic, conicitate 1:12
d160 mmDiametru interior
D290 mmDiametru exterior
B80 mmLățime
C r1.150.000 NSarcină dinamică de bază, radială
C 0r1.400.000 NSarcină statică de bază, radială
n G2.650 1/minTurație limită
Sarcină radială
Sarcină axială într-o direcție
Sarcină axială in doua directii
Lubrifiere cu unsoare
Lubrifiere cu ulei
neetanșat
eroare unghiulară statică și nealiniere
eroare unghiulară dinamică și nealinierePrezentare produs
| Cod produs | 22232-E1-XL-K |
|---|---|
| Tip produs | Rulment oscilant cu role |
| Marcă | FAG |
| Număr material Schaeffler | 0190062170000 |
| Tip de bază | 22232 |
| Cod BearingX | 22232-E1-XL-K |
| Masă | 22.285 kg |
| CAD disponibil | Da |
| Date de calcul disponibile | Da |
Variantă tehnică și sufixe
| Execuție | E1 | Fără bordură centrală |
| Tip alezaj | K | Tapered, conicitate 1:12 |
| Colivie | JPA | Colivie din tablă de oțel |
| Joc radial intern | CN (Grupa N) | Joc intern normal |
| Relubrifiere | Standard |
Dimensiuni principale și date de performanță
| d | Diametru interior | 160 mm |
| D | Diametru exterior | 290 mm |
| B | Lățime | 80 mm |
| C r | Sarcină dinamică de bază, radială | 1.150.000 N |
| C 0r | Sarcină statică de bază, radială | 1.400.000 N |
| C ur | limită de sarcină la oboseală, radială | 129.000 N |
| n G | Turație limită | 2.650 1/min |
| n ϑr | Turație de referință | 1.900 1/min |
| ≈m | Masă | 22,285 kg |
Dimensiuni de montaj
| d a min | Diametrul minim al umărului arborelui | 174 mm |
| d a max | Diametru maxim al umărului arborelui | 190 mm |
| D a max | Diametrul maxim al umărului carcasei | 276 mm |
| r a max | Rază maximă a degajării | 2,5 mm |
| d b min | Diametru minim al cavității bucșei | 170 mm |
| B a min | Lățime minimă a cavității bucșei | 14 mm |
Dimensiuni detaliate
| r min | Dimensiune minimă teșitură | 3 mm |
| D 1 | Diametru alezaj inel exterior | 258,2 mm |
| d 2 | Diametru cale de rulare a inelului interior | 190,9 mm |
| d s | Diametru orificiu de ungere | 8 mm |
| n s | Lățime canal de ungere | 15 mm |
Domeniu de temperatură
| T min | Temperatură minimă de funcționare | -30 °C |
| T max | Temperatură maximă de funcționare | 200 °C |
Factori de calcul
| e | Valoare limită Fa/Fr pentru aplicabilitatea valorilor diferite ale factorilor X și Y | 0,26 |
| Y 1 | Factor de sarcină axială dinamică | 2,64 |
| Y 2 | Factor de sarcină axială dinamică | 3,93 |
| Y 0 | Factor de sarcină axială statică | 2,58 |
Informații suplimentare
| Bucșă de strângere | H3132 | |
| Bucșă de extracție | AH3132A |
Documente
- Fișă tehnică produs 22232-E1-XL-KPDF produs
- MH1 Principii tehniceBroșură tehnică
- MH1 Demontare mecanicăBroșură tehnică
- MH1 Montare mecanicăBroșură tehnică
- MH1 Mounting HydraulicBroșură tehnică
- MH1 TabeleBroșură tehnică
