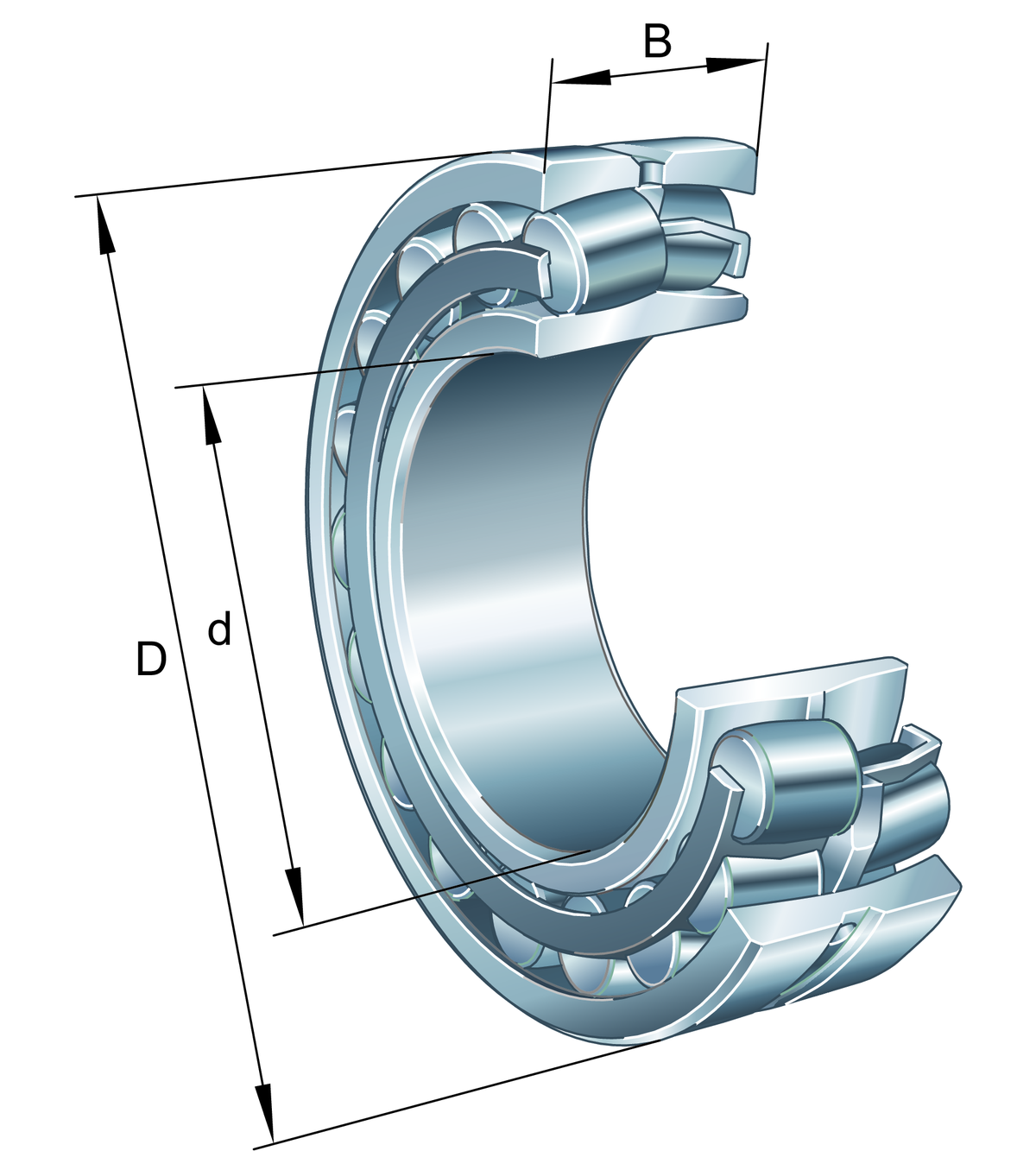

22208-E1-XL-K - Rulment oscilant cu role

Rulmenți oscilanți cu role 222..-E1-K, dimensiuni principale conform DIN 635-2, cu alezaj conic, conicitate 1:12

d40 mmDiametru interior

D80 mmDiametru exterior

B23 mmLățime

C r101.000 NSarcină dinamică de bază, radială

C 0r91.000 NSarcină statică de bază, radială

n G10.500 1/minTurație limită

Sarcină radială

Sarcină axială într-o direcție

Sarcină axială in doua directii

Lubrifiere cu unsoare

Lubrifiere cu ulei

neetanșat

staticangularerrorandmisalignment

dynamicangularerrorandmisalignment

Prezentare produs

Cod produs	22208-E1-XL-K
Tip produs	Rulment oscilant cu role
Marca	FAG
Număr material Schaeffler	0167034050000
Tip de bază	22208
Cod BearingX	22208-E1-XL-K
Masa	0.505 kg
CAD disponibil	Da
Date de calcul disponibile	Da

Variantă tehnică și sufixe

Execuție	E1	Fără bordură centrală
Tip alezaj	K	Tapered, conicitate 1:12
Colivie	JPA	Colivie din tablă de oțel
Joc radial intern	CN (Grupa N)	Joc intern normal
Relubrifiere	Standard

Dimensiuni principale și date de performanta

d	Diametru interior	40 mm
D	Diametru exterior	80 mm
B	Lățime	23 mm
C r	Sarcină dinamică de bază, radială	101.000 N
C 0r	Sarcină statică de bază, radială	91.000 N
C ur	Limita de sarcină la oboseală, radială	12.100 N
n G	Turație limită	10.500 1/min
n ϑr	Turație de referinta	6.200 1/min
≈m	Masa	0,505 kg

Dimensiuni de montaj

d a min	Diametrul minim al umărului arborelui	47 mm
d a max	Diametru maxim al umărului arborelui	48 mm
D a max	Diametrul maxim al umărului carcasei	73 mm
r a max	Rază maximă a degajării	1 mm
d b min	Diametru minim al cavității bucșei	44 mm
B a min	Lățime minimă a cavității bucșei	5 mm

Dimensiuni detaliate

r min	Dimensiune minimă tesitura	1,1 mm
D 1	Diametru alezaj inel exterior	70,4 mm
d 2	Diametru cale de rulare a inelului interior	48,8 mm
d s	Diametru orificiu de ungere	3,2 mm
n s	Lățime canal de ungere	4,8 mm

Domeniu de temperatura

T min	Temperatura minimă de funcționare	-30 °C
T max	Temperatura maximă de funcționare	200 °C

Factori de calcul

e	Valoare limită Fa/Fr pentru aplicabilitatea valorilor diferite ale factorilor X și Y	0,27
Y 1	Factor de sarcină axială dinamică	2,49
Y 2	Factor de sarcină axială dinamică	3,71
Y 0	Factor de sarcină axială statică	2,43

Informații suplimentare

	Bucșă de strângere	H308
	Bucșă de extracție	AH308
