20308-TVP+FAG

Date tehnice FAG/Schaeffler

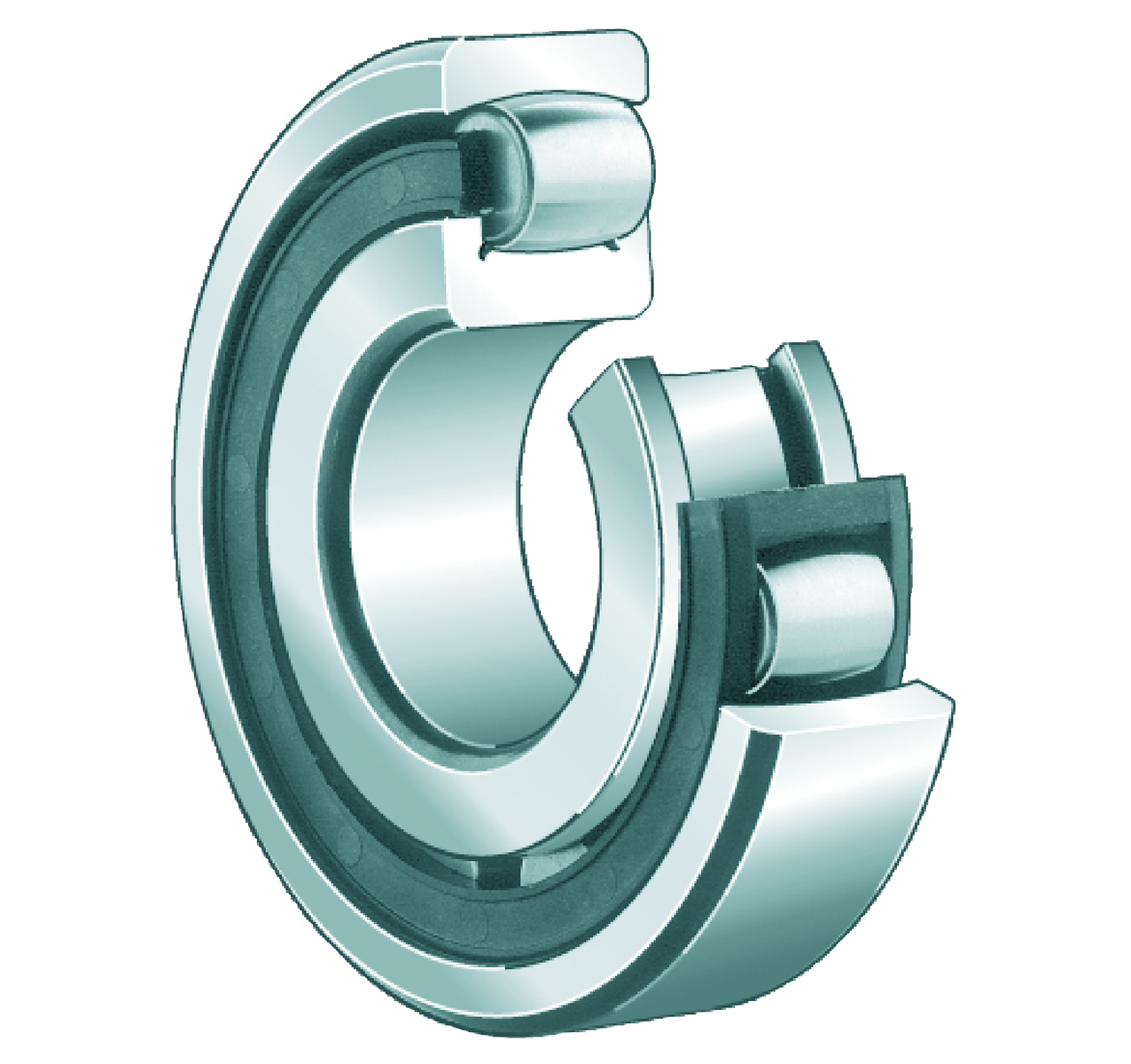

20308-TVP - Rulment cu role butoi

Rulment cu role butois 203, dimensiuni principale conform DIN 635-1

d40 mmDiametru interior

D90 mmDiametru exterior

B23 mmLățime

C r76.000 NSarcină dinamică de bază, radială

C 0r81.000 NSarcină statică de bază, radială

n G7.000 1/minTurație limită

Sarcină radială

Sarcină axială într-o direcție

Sarcină axială in doua directii

Lubrifiere cu unsoare

Lubrifiere cu ulei

neetanșat

Eroare unghiulară statică și nealiniere

Eroare unghiulară dinamică și nealiniere

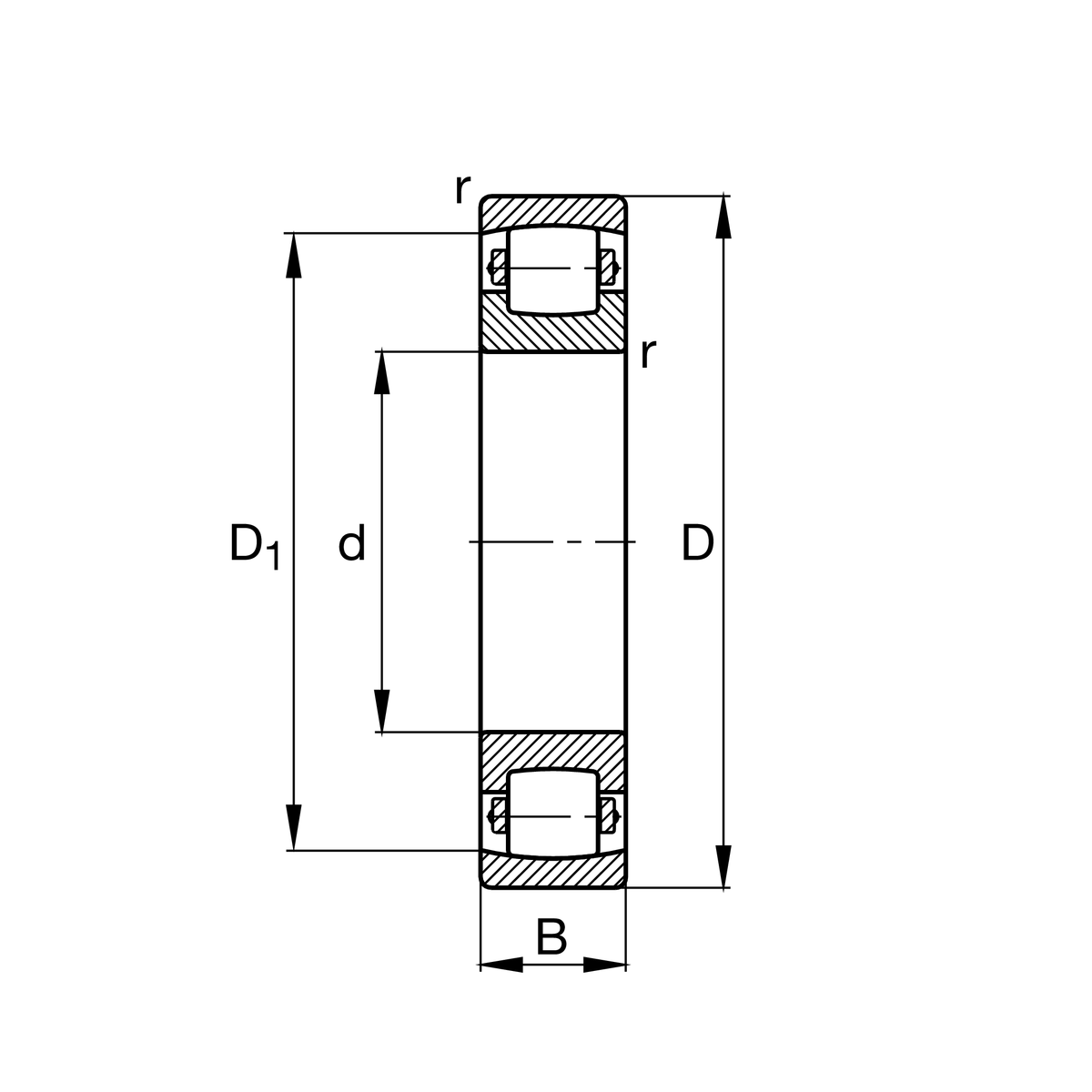

d	Diametru interior	40 mm
D	Diametru exterior	90 mm
B	Lățime	23 mm
C r	Sarcină dinamică de bază, radială	76.000 N
C 0r	Sarcină statică de bază, radială	81.000 N
C ur	limită de sarcină la oboseală, radială	7.300 N
n G	Turație limită	7.000 1/min
≈m	Masă	0,7 kg

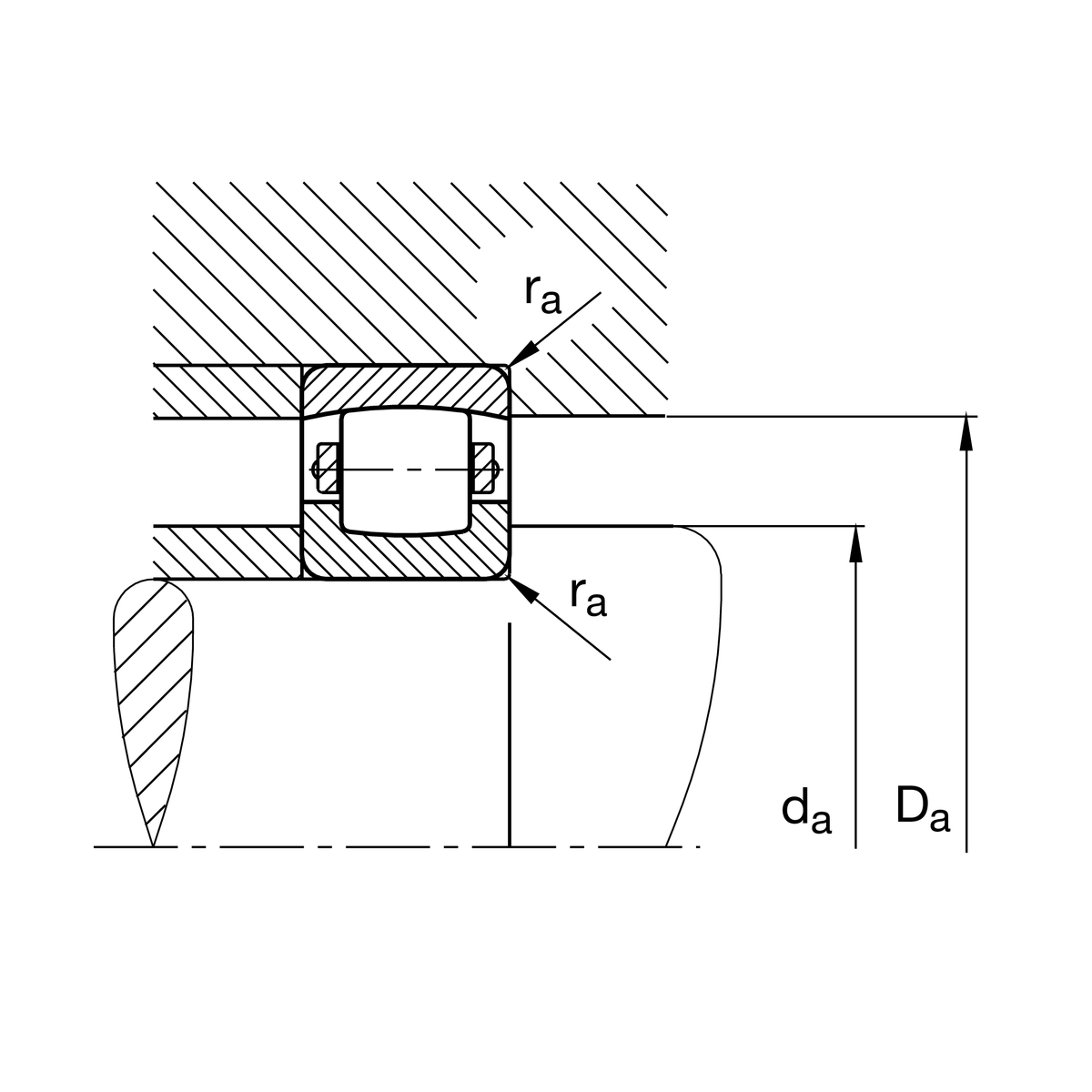

d a min	Diametrul minim al umărului arborelui	49 mm
D a max	Diametrul maxim al umărului carcasei	81 mm
r a max	Rază maximă a degajării	1,5 mm

r min	Dimensiune minimă teșitură	1,5 mm
D 1	Diametru alezaj inel exterior	76,8 mm

T min	Temperatură minimă de funcționare	-30 °C
T max	Temperatură maximă de funcționare	120 °C
