2214+SKF
Date tehnice produs

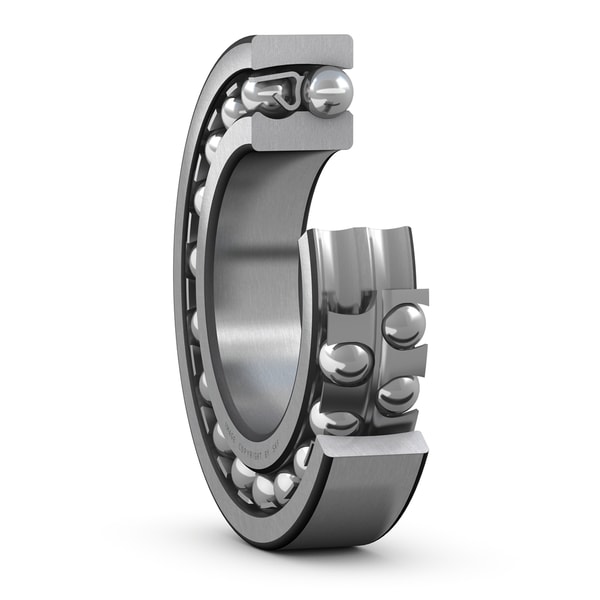

2214 - Rulment oscilant cu bile
Rulment oscilant cu bile Rulmenți oscilanți cu bile au două rânduri de bile, o cale de rulare sferică comună în inelul exterior și două caneluri de cale de rulare adânci și neîntrerupte în inelul interior. Sunt insensibili la nealinierile unghiulare ale arborelui în raport cu carcasă, care pot fi cauzate, de exemplu, de deflecția arborelui.
Diametru interior70 mmDiametru interior
Diametru exterior125 mmDiametru exterior
Lățime31 mmLățime
d70 mmDiametru interior
D125 mmDiametru exterior
B31 mmLățime
Prezentare generală a produsului
| Cod produs | 2214 |
|---|---|
| Tip produs | Rulment oscilant cu bile |
| Marcă | SKF |
Dimensiuni detaliate
| Diametru interior | Diametru interior | 70 mm |
| Diametru exterior | Diametru exterior | 125 mm |
| Lățime | Lățime | 31 mm |
Performanță
| Sarcină dinamică de bază | Sarcină dinamică de bază | 44.2 kN |
| Sarcină statică de bază | Sarcină statică de bază | 17 kN |
| Turație de referință | Turație de referință | 10000 r/min |
| Turație limită | Turație limită | 6700 r/min |
Proprietăți
| Caracteristică de reținere, inel interior | Caracteristică de reținere, inel interior | Niciuna |
| Caracteristică de localizare, inel exterior al rulmentului | Caracteristică de localizare, inel exterior al rulmentului | Fără |
| Număr de rânduri | Număr de rânduri | 2 |
| Tip alezaj | Tip alezaj | Cilindric |
| Colivie | Colivie | Fierărie |
| Joc radial intern | Joc radial intern | CN |
| Clasă de toleranță | Clasă de toleranță | Nurmal |
| Material, rulment | Material, rulment | Oțel pentru rulmenți |
| Acoperire | Acoperire | Fără |
| Etanșare | Etanșare | Fără |
| Lubrifiant | Lubrifiant | Niciunul |
| Caracteristică de relubrifiere | Caracteristică de relubrifiere | Fără |
| Amprenta de carbon indicativă pentru produsul nou | Amprenta de carbon indicativă pentru produsul nou | 5.5 kg CO2e |
Logistică
| Greutate netă produs | Greutate netă produs | 1.53 kg |
| Cod eClass | Cod eClass | 23-05-08-06 |
| Cod UNSPSC | Cod UNSPSC | 31171532 |
Dimensiuni detaliate
| d | Diametru interior | 70 mm |
| D | Diametru exterior | 125 mm |
| B | Lățime | 31 mm |
| d1 | Diametru umăr inel interior | ≈ 88 mm |
| D1 | Diametru umăr inel exterior | ≈ 109 mm |
| r1,2 | Dimensiune chamfer | min. 1.5 mm |
Dimensiuni de reazem
| da | Diametru abutment arbore | min. 79 mm |
| Da | Diametru abutment carcasă | max. 116 mm |
| ra | Raza de fillet | max. 1.5 mm |
Date de calcul
| C | Sarcină dinamică de bază | 44.2 kN |
| C0 | Sarcină statică de bază | 17 kN |
| Pu | limită de încărcare la oboseală | 0.88 kN |
| Turație de referință | Turație de referință | 10000 r/min |
| Turație limită | Turație limită | 6700 r/min |
| α | Nealiniare unghiulară permisibilă | 2.5 ° ° |
| kr | Factor de calcul | 0.04 |
| e | Valoare limitativă | 0.27 |
| Y0 | Factor de calcul | 2.5 |
| Y1 | Factor de calcul | 2.3 |
| Y2 | Factor de calcul | 3.6 |
