21307-CC+SKF
Date tehnice produs

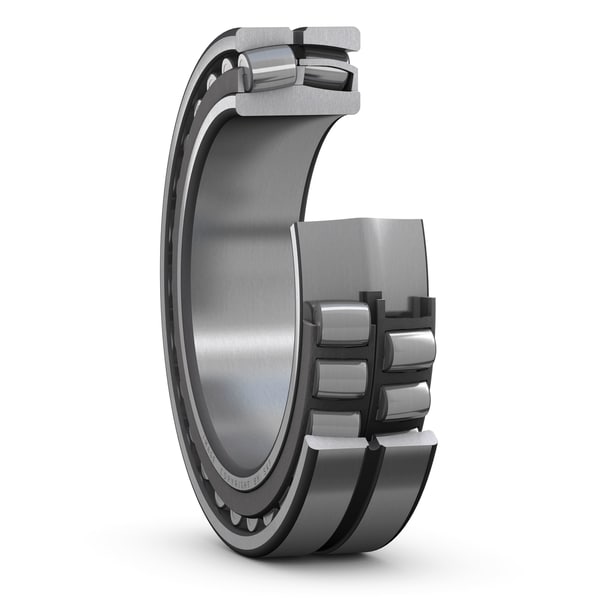

21307 CC - Rulment sferic cu role
Rulment sferic cu role Rulmenții sferici cu role pot suporta sarcini grele în ambele direcții. Sunt auto-aliniatori și pot acomoda nealinieri și deflecții ale arborelui, cu practic nicio creștere a frecării sau a temperaturii. Pot fi utilizați într-un sistem modular, inclusiv carcase, manșoane și piulițe.
Diametru interior35 mmDiametru interior
Diametru exterior80 mmDiametru exterior
Lățime21 mmLățime
Clasificare de încărcare dinamică de bază79.2 kNClasificare de încărcare dinamică de bază
Clasificare de încărcare statică de bază72 kNClasificare de încărcare statică de bază
Viteză de referință8500 r/minViteză de referință
Prezentare produs
| Cod produs | 21307 CC |
|---|---|
| Tip produs | Rulment sferic cu role |
| Marcă | SKF |
Dimensiuni
| Diametru interior | Diametru interior | 35 mm |
| Diametru exterior | Diametru exterior | 80 mm |
| Lățime | Lățime | 21 mm |
Performanță
| Clasificare de încărcare dinamică de bază | Clasificare de încărcare dinamică de bază | 79.2 kN |
| Clasificare de încărcare statică de bază | Clasificare de încărcare statică de bază | 72 kN |
| Viteză de referință | Viteză de referință | 8500 r/min |
| Viteză limită | Viteză limită | 12000 r/min |
| clasă de performanță SKF | clasă de performanță SKF | SKF Explorer |
Proprietăți
| Numărul de rânduri | Numărul de rânduri | 2 |
| Caracteristică de localizare, inel exterior al rulmentului | Caracteristică de localizare, inel exterior al rulmentului | Fără |
| Tip de găurire | Tip de găurire | Cilindric |
| Colivie | Colivie | Fierărie |
| Joc intern radial | Joc intern radial | CN |
| clasă de toleranță pentru dimensiuni | clasă de toleranță pentru dimensiuni | Nurmal |
| clasă de toleranță pentru run-out | clasă de toleranță pentru run-out | P5 |
| Etanșare | Etanșare | Fără |
| Lubrifiant | Lubrifiant | Niciunul |
| Caracteristică de relubrifiere | Caracteristică de relubrifiere | Fără |
| Amprenta de carbon indicativă pentru produsul nou | Amprenta de carbon indicativă pentru produsul nou | 1.9 kg CO2e |
Logistică
| Greutatea netă a produsului | Greutatea netă a produsului | 0.533 kg |
| Cod eClass | Cod eClass | 23-05-09-11 |
| Cod UNSPSC | Cod UNSPSC | 31171510 |
Dimensiuni
| d | Diametru interior | 35 mm |
| tΔdmp | Limitele de deviație ale diametrului interior mediu | -0.012... 0 mm |
| D | Diametru exterior | 80 mm |
| tΔDmp | Limitele de deviație ale diametrului exterior mediu | -0.013... 0 mm |
| B | Lățime | 21 mm |
| tΔBs | Limitele de deviație ale lățimii inelului | -0.06... 0 mm |
| d2 | Diametrul umărului inelului interior | ≈ 47.2 mm |
| D1 | Diametrul umărului/decupajului inelului exterior | ≈ 65.6 mm |
| r1,2 | Dimensiunea chamferului | min. 1.5 mm |
| clasă de toleranță ISO pentru dimensiuni | clasă de toleranță ISO pentru dimensiuni | Nurmal |
Dimensiuni de sprijin
| da | Diametrul sprijinului arborelui | min. 44 mm |
| Da | Diametrul sprijinului carcasei | max. 71 mm |
| ra | Raza de fillet | max. 1.5 mm |
Date de calcul
| clasă de performanță SKF | clasă de performanță SKF | SKF Explorer |
| C | Clasificare de încărcare dinamică de bază | 79.2 kN |
| C0 | Clasificare de încărcare statică de bază | 72 kN |
| Pu | limită de încărcare de oboseală | 8 kN |
| Viteză de referință | Viteză de referință | 8500 r/min |
| Viteză limită | Viteză limită | 12000 r/min |
| e | Valoare limită | 0.28 |
| Y1 | Factor de calcul | 2.4 |
| Y2 | Factor de calcul | 3.6 |
| Y0 | Factor de calcul | 2.5 |
Toleranțe de bătaie
| tKia | Intervalul de înălțime a secțiunii la inelul interior al rulmentului asamblat | 5 µm µm |
| tSd | Run-out maxim al feței laterale a inelului interior față de găurire | 8 µm µm |
| tKea | Intervalul de înălțime a secțiunii la inelul exterior al rulmentului asamblat | 8 µm µm |
| tSD | Perpendicularitatea suprafeței exterioare a inelului exterior | 4 µm µm |
| clasă de toleranță ISO pentru toleranțe geometrice | clasă de toleranță ISO pentru toleranțe geometrice | P5 |
Joc intern radial
| Joc inițial minim | Joc inițial minim | 30 µm µm |
| Joc inițial maxim | Joc inițial maxim | 45 µm µm |
