20217-MB+FAG
Date tehnice FAG/Schaeffler
20217-MB - Rulment cu role butoi
Rulment cu role butoi 202..-MB
d85 mmDiametru interior
D150 mmDiametru exterior
B28 mmLățime
C r155.000 NSarcină dinamică de bază, radială
C 0r201.000 NSarcină statică de bază, radială
n G4.750 1/minTurație limită
Sarcină radială
Sarcină axială într-o direcție
Sarcină axială in doua directii
Lubrifiere cu unsoare
Lubrifiere cu ulei
neetanșat
staticangularerrorandmisalignment
dynamicangularerrorandmisalignmentPrezentare produs
| Cod produs | 20217-MB |
|---|---|
| Tip produs | Rulment cu role butoi |
| Marca | FAG |
| Număr material Schaeffler | 0190001620000 |
| Tip de bază | 20217 |
| Masa | 2.175 kg |
| CAD disponibil | Da |
| Date de calcul disponibile | Nu |
Variantă tehnică și sufixe
| Tip alezaj | Z | Cilindric |
| Colivie | MB | Colivie masivă din alamă |
| Joc radial intern | CN (Grupa N) | Joc intern normal |
Dimensiuni principale și date de performanta
| d | Diametru interior | 85 mm |
| D | Diametru exterior | 150 mm |
| B | Lățime | 28 mm |
| C r | Sarcină dinamică de bază, radială | 155.000 N |
| C 0r | Sarcină statică de bază, radială | 201.000 N |
| C ur | Limita de sarcină la oboseală, radială | 20.800 N |
| n G | Turație limită | 4.750 1/min |
| ≈m | Masa | 2,175 kg |

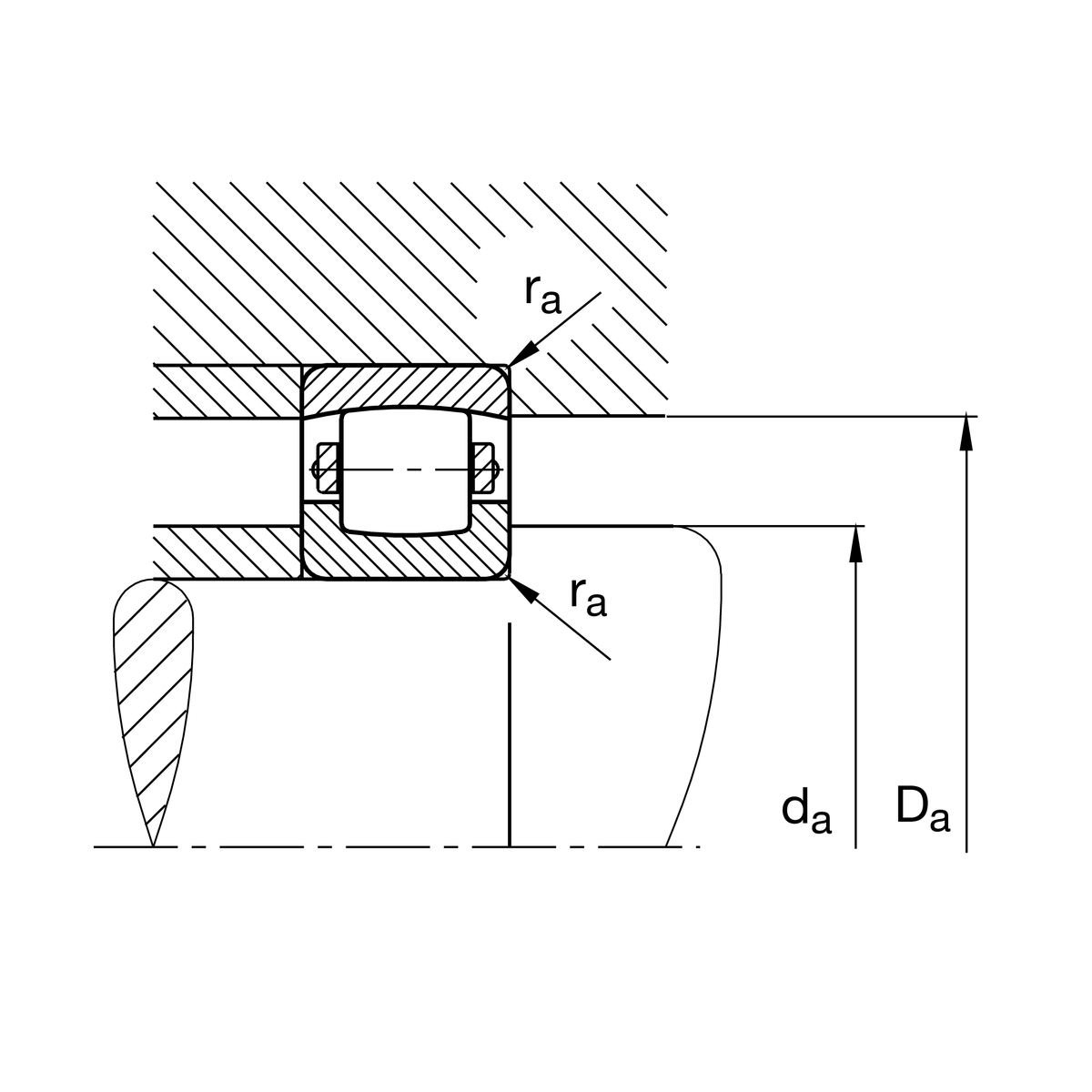

Dimensiuni de montaj
| d a min | Diametrul minim al umărului arborelui | 96 mm |
| D a max | Diametrul maxim al umărului carcasei | 139 mm |
| r a max | Rază maximă a degajării | 2 mm |

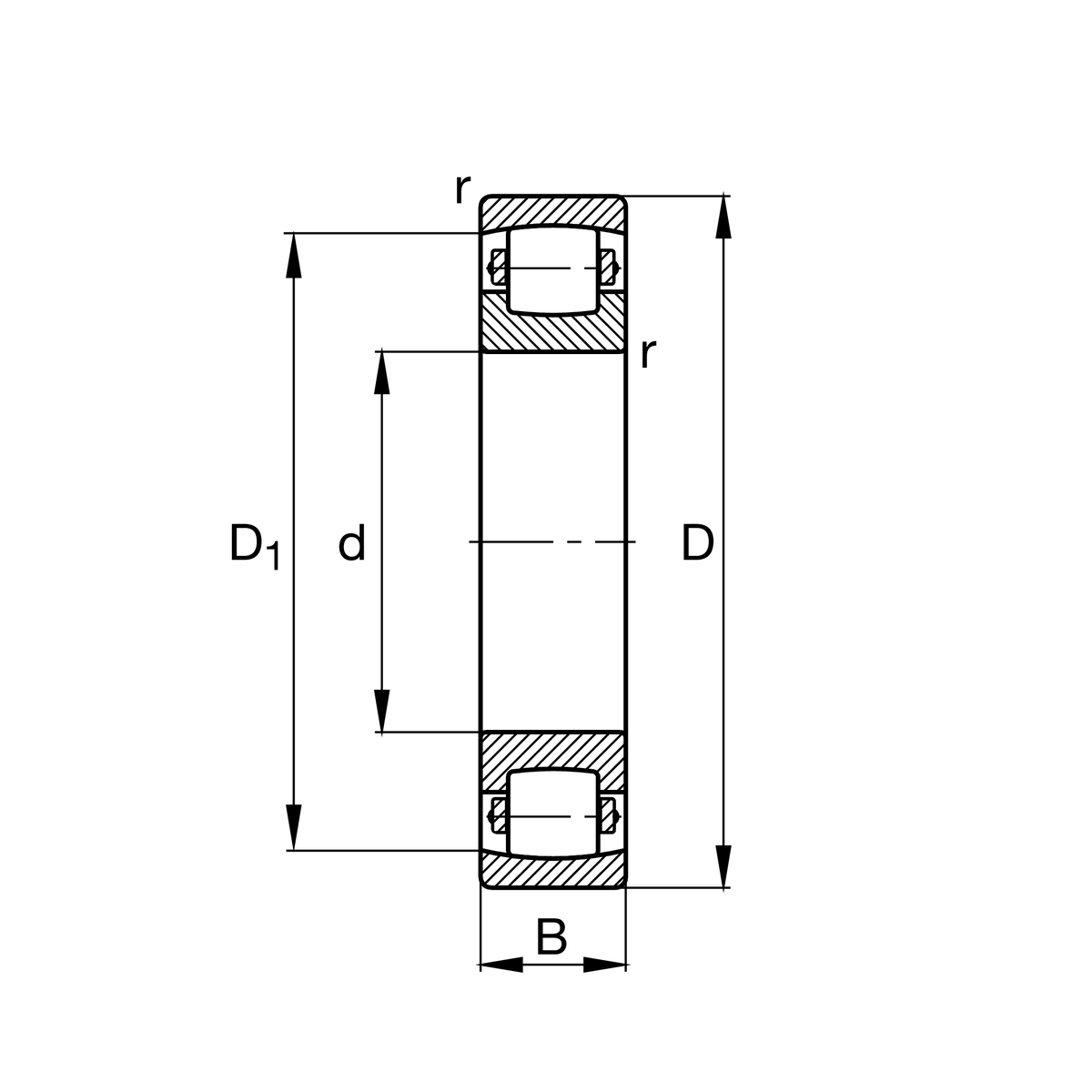

Dimensiuni detaliate
| r min | Dimensiune minimă tesitura | 2 mm |
| D 1 | Diametru alezaj inel exterior | 133,9 mm |
Domeniu de temperatura
| T min | Temperatura minimă de funcționare | -30 °C |
| T max | Temperatura maximă de funcționare | 200 °C |
