16100-A-2Z+FAG

Date tehnice FAG/Schaeffler

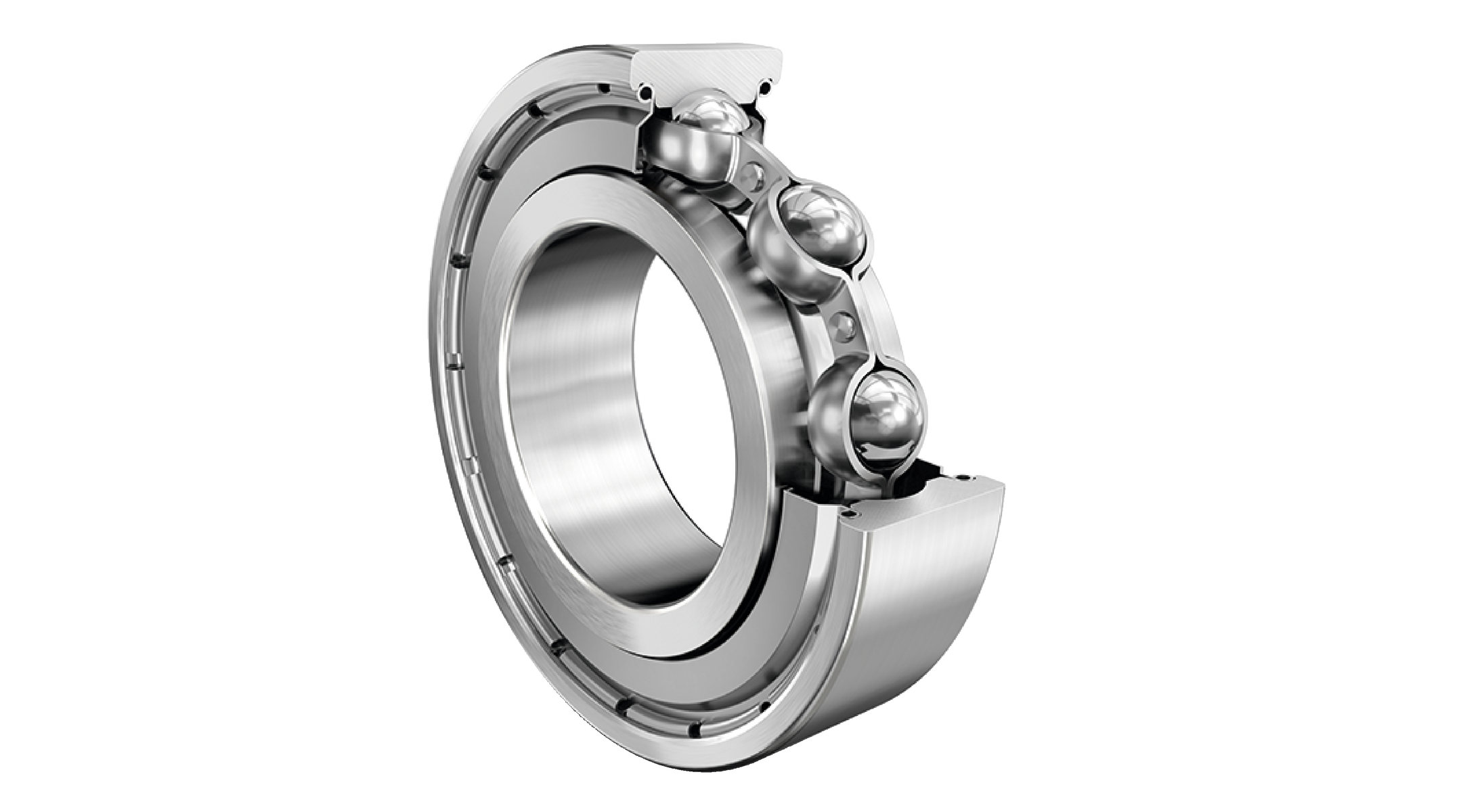

16100-A-2Z - Rulment radial rigid cu bile

Rulment radial rigid cu bile 161..-2Z, pe un singur rând, șaibe de protectie, colivie din tablă de oțel

d10 mmDiametru interior

D28 mmDiametru exterior

B8 mmLățime

C r4.850 NSarcină dinamică de bază, radială

C 0r1.970 NSarcină statică de bază, radială

n G34.500 1/minTurație limită

Sarcină radială

Sarcină axială într-o direcție

Sarcină axială in doua directii

Lubrifiere pe durata de viata / fără intretinere

Lubrifiere cu unsoare

Etansat pe ambele parti

Execuție intern modificat	A	Variantă constructivă A
Tip etanșare	2Z	Saibe de protectie fără contact pe ambele parti
Colivie	JN	Tabla de oțel
Clasa de toleranta	PN	Normală (PN)
Stabilizare dimensionala / termica	SN	Inele stabilizate dimensional până la 120 °C
Lubrifiant	Unsoare de lubrifiere
Joc radial intern	CN (Grupa N)	Joc intern normal
Tip alezaj	Z	Cilindric

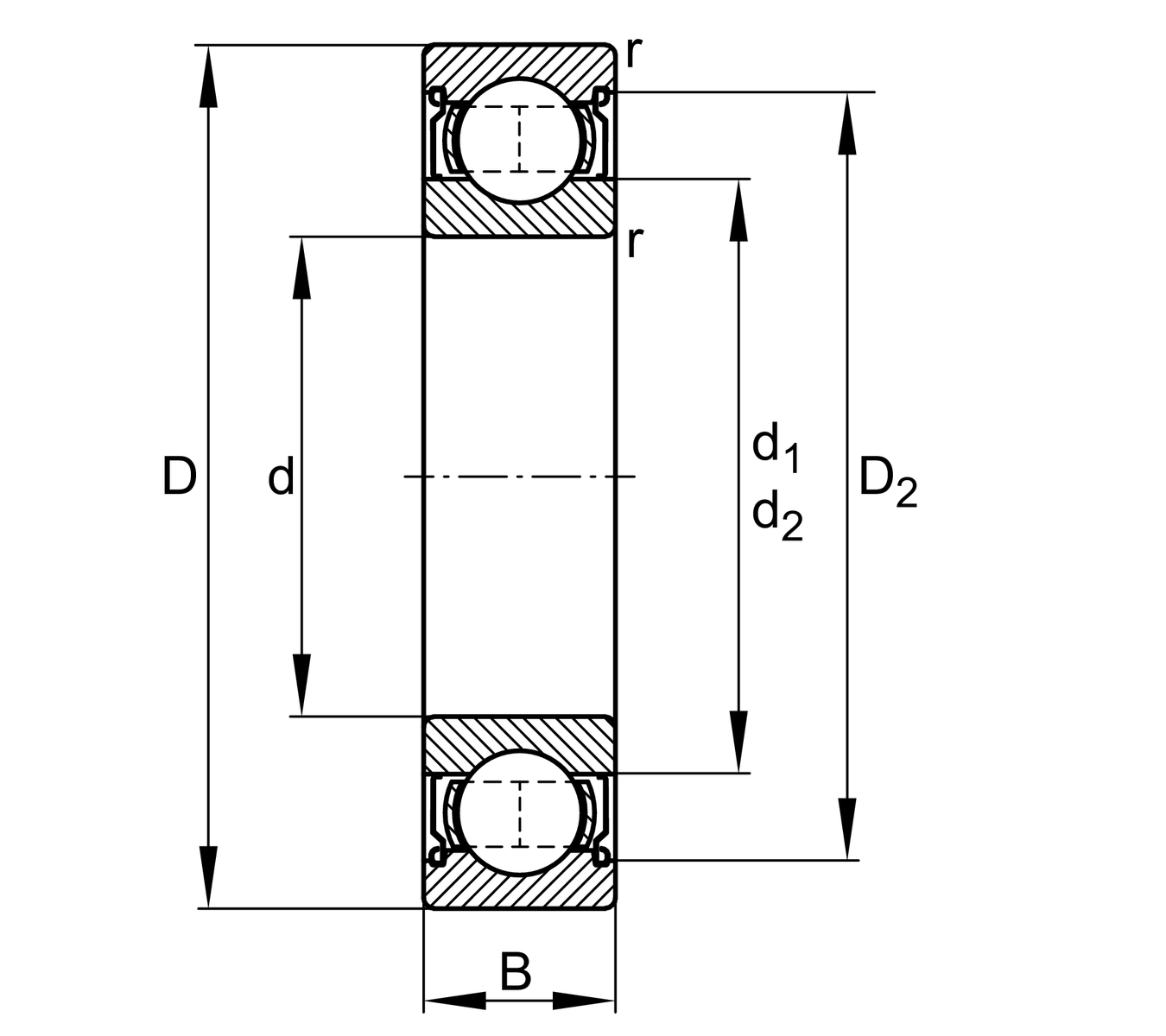

d	Diametru interior	10 mm
D	Diametru exterior	28 mm
B	Lățime	8 mm
C r	Sarcină dinamică de bază, radială	4.850 N
C 0r	Sarcină statică de bază, radială	1.970 N
C ur	Limita de sarcină la oboseală, radială	145 N
n G	Turație limită	34.500 1/min
n ϑr	Turație de referinta	28.500 1/min
≈m	Masa	0,025 kg

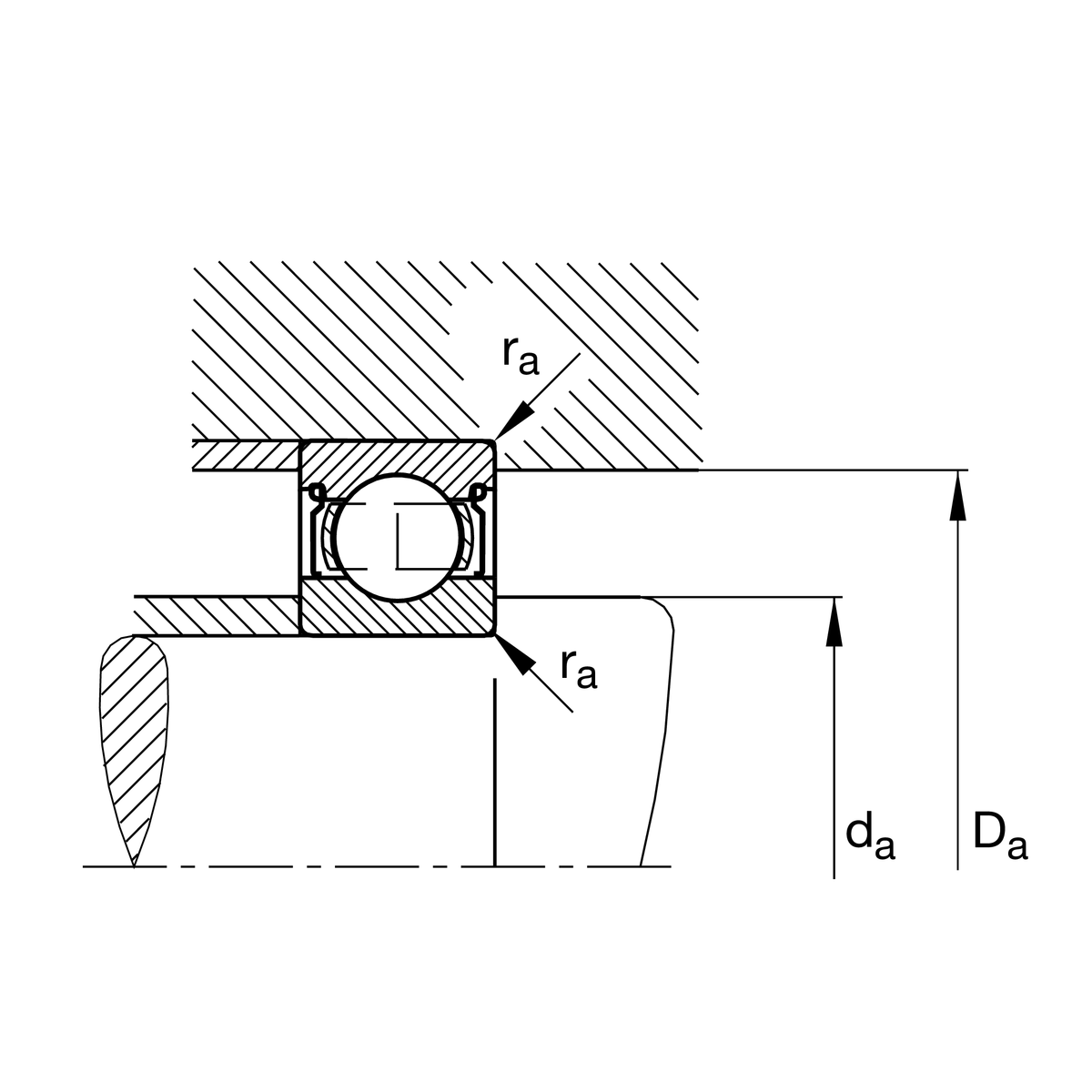

d a min	Diametrul minim al umărului arborelui	12,4 mm
D a max	Diametrul maxim al umărului carcasei	25,6 mm
r a max	Raza maximă de racordare	0,3 mm

r min	Dimensiune minimă tesitura	0,3 mm
D 1	Diametrul umărului inelului exterior	21,08 mm
D 2	Diametrul calibrului inelului exterior	22,7 mm
d 1	Diametrul umărului inelului interior	14,65 mm

T min	Temperatura minimă de funcționare	-20 °C
T max	Temperatura maximă de funcționare	120 °C

f 0

Factor de calcul

12,4
