16040-M+FAG

Date tehnice FAG/Schaeffler

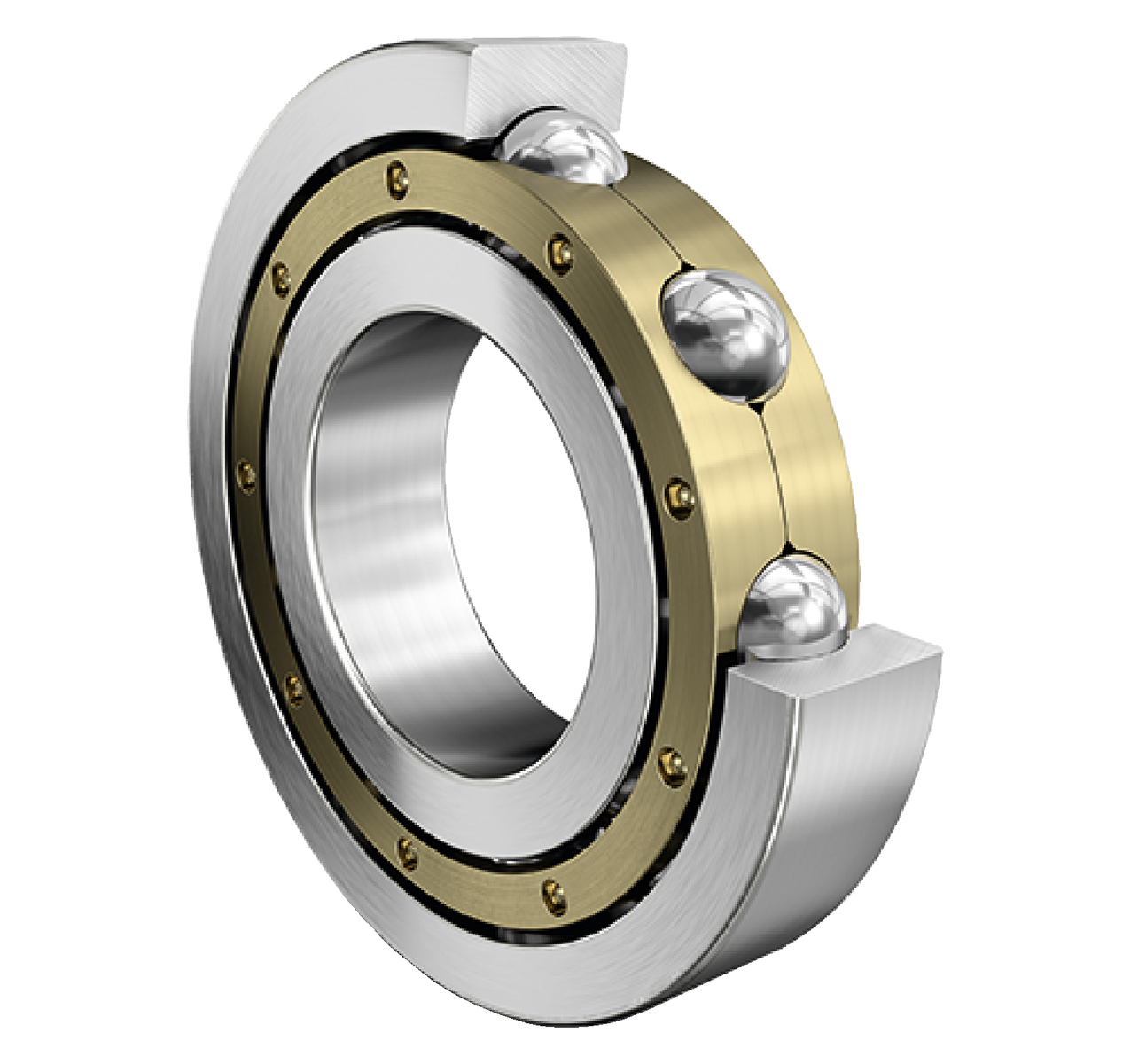

16040-M - Rulment radial rigid cu bile

Rulment radial rigid cu bile 160..-M, pe un singur rând, colivie masivă din alamă

d200 mmDiametru interior

D310 mmDiametru exterior

B34 mmLățime

C r186.000 NSarcină dinamică de bază, radială

C 0r202.000 NSarcină statică de bază, radială

n G3.700 1/minTurație limită

Sarcină radială

Sarcină axială într-o direcție

Sarcină axială in doua directii

Lubrifiere cu unsoare

Lubrifiere cu ulei

neetanșat

Tip etanșare	Fără	Neetanșat
Colivie	M	Colivie masivă din alamă, rolling element guided
clasă de toleranță	PN	Nurmală (PN)
Stabilizare dimensionala / termică	S1	Inele stabilizate dimensional până la 200°
Lubrifiant	Fără	Rulment nelubrifiat
Joc radial intern	CN (Grupa N)	Joc intern normal
Tip alezaj	Z	Cilindric

d	Diametru interior	200 mm
D	Diametru exterior	310 mm
B	Lățime	34 mm
C r	Sarcină dinamică de bază, radială	186.000 N
C 0r	Sarcină statică de bază, radială	202.000 N
C ur	limită de sarcină la oboseală, radială	7.500 N
n G	Turație limită	3.700 1/min
n ϑr	Turație de referință	2.470 1/min
≈m	Masă	10,182 kg

d a min	Diametrul minim al umărului arborelui	208,8 mm
D a max	Diametrul maxim al umărului carcasei	301,2 mm
r a max	Raza maximă de racordare	2 mm

r min	Dimensiune minimă teșitură	2 mm
D 1	Diametrul umărului inelului exterior	276,5 mm
d 1	Diametrul umărului inelului interior	244,35 mm

T min	Temperatură minimă de funcționare	-30 °C
T max	Temperatură maximă de funcționare	200 °C

f 0

Factor de calcul

16,4
