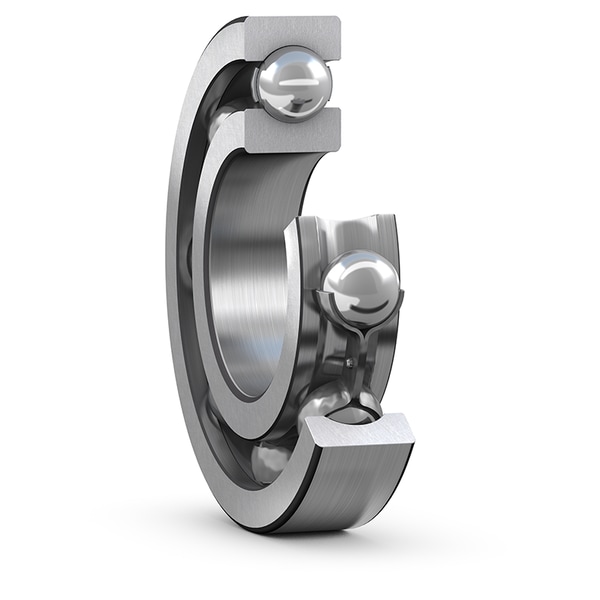

16034 - Rulment radial rigid cu bile
Rulment radial rigid cu bile Rulmenți cu bile cu canelură adâncă cu un singur rând sunt deosebit de versatili, au frecare redusă și sunt optimizați pentru zgomot și vibrații reduse, ceea ce permite viteze de rotație mari. Aceștia suportă sarcini radiale și axiale în ambele direcții, sunt ușor de montat și necesită mai puțină întreținere decât multe alte tipuri de rulmenți.
Diametru interior170 mmDiametru interior
Diametru exterior260 mmDiametru exterior
Lățime28 mmLățime
d170 mmDiametru interior
D260 mmDiametru exterior
B28 mmLățime
Prezentare generală a produsului
| Cod produs | 16034 |
|---|
| Tip produs | Rulment radial rigid cu bile |
|---|
| Marcă | SKF |
|---|
Dimensiuni detaliate
| Diametru interior | Diametru interior | 170 mm |
| Diametru exterior | Diametru exterior | 260 mm |
| Lățime | Lățime | 28 mm |
Performanță
| Sarcină dinamică de bază | Sarcină dinamică de bază | 119 kN |
| Sarcină statică de bază | Sarcină statică de bază | 129 kN |
| Turație de referință | Turație de referință | 5300 r/min |
| Turație limită | Turație limită | 3200 r/min |
Proprietăți
| Caneluri de umplere | Caneluri de umplere | Fără |
| Număr de rânduri | Număr de rânduri | 1 |
| Element de poziționare, inel exterior rulment | Element de poziționare, inel exterior rulment | Fără |
| Tip alezaj | Tip alezaj | Cilindric |
| Colivie | Colivie | Foaie metalică |
| Aranjament potrivit | Aranjament potrivit | Nu |
| Joc radial intern | Joc radial intern | CN |
| Material rulment | Material rulment | Oțel pentru rulmenți |
| Acoperire | Acoperire | Fără |
| Etanșare | Etanșare | Fără |
| Lubrifiant | Lubrifiant | Niciunul |
| Caracteristică de relubrifiere | Caracteristică de relubrifiere | Fără |
| Amprentă de carbon indicativă pentru produs nou | Amprentă de carbon indicativă pentru produs nou | 17.7 kg CO2e |
Logistică
| Greutate netă produs | Greutate netă produs | 4.91 kg |
| Cod eClass | Cod eClass | 23-05-08-01 |
| Cod UNSPSC | Cod UNSPSC | 31171504 |
Dimensiuni detaliate
| d | Diametru interior | 170 mm |
| tΔdmp | Limitele de deviație ale diametrului mediu al găurii | -0.025... 0 mm |
| D | Diametru exterior | 260 mm |
| tΔDmp | Limitele de deviație ale diametrului exterior mediu | -0.035... 0 mm |
| B | Lățime | 28 mm |
| tΔBs | Limitele de deviație ale lățimii inelului | -0.25... 0 mm |
| d1 | Diametrul umărului | ≈ 200.25 mm |
| D1 | Diametrul umărului | ≈ 228.7 mm |
| r1,2 | Dimensiunea fazei | min. 1.5 mm |
| Clasa de toleranță ISO pentru dimensiuni | Clasa de toleranță ISO pentru dimensiuni | Nurmal |
Dimensiuni de sprijin
| da | Diametrul sprijinului arborelui | min. 177 mm |
| Da | Diametru carcasă sprijin | max. 253 mm |
| ra | Raza de filare a arborelui sau carcasei | max. 1.5 mm |
Date de calcul
| C | Sarcină dinamică de bază | 119 kN |
| C0 | Sarcină statică de bază | 129 kN |
| Pu | Limita de încărcare la oboseală | 3.75 kN |
| Turație de referință | Turație de referință | 5300 r/min |
| Turație limită | Turație limită | 3200 r/min |
| kr | Factor de sarcină minimă | 0.02 |
| f0 | Factor de calcul | 16.4 |
Toleranțe de run-out
| tKia | Intervalul de înălțime a secțiunii la inelul interior al rulmentului asamblat | 30 µm µm |
| tKea | Intervalul de înălțime a secțiunii la inelul exterior al rulmentului asamblat | 60 µm µm |
| Clasa de toleranță ISO pentru toleranțe geometrice | Clasa de toleranță ISO pentru toleranțe geometrice | Nurmal |
