PBY30-XL+INA
Date tehnice INA/Schaeffler
PBY30-XL - Unitate de lagăr cu carcasă pedestal
Unitate de lagăr cu carcasă pedestal PBY..-XL, RIBB tablă de oțel PB
d30 mmDiametru interior
C r19.500 NSarcină dinamică de bază, radială
C 0r11.300 NSarcină statică de bază, radială
Prezentare produs
| Cod produs | PBY30-XL |
|---|---|
| Tip produs | Unitate de lagăr cu carcasă pedestal |
| Marcă | INA |
| Număr material Schaeffler | 0008604330000 |
| Tip de bază | PBY30 |
| Cod BearingX | PBY30-XL |
| Masa | 0.39 kg |
| CAD disponibil | Da |
| Date de calcul disponibile | Da |
Variantă tehnică și sufixe
| Material | Tablă de oțel |

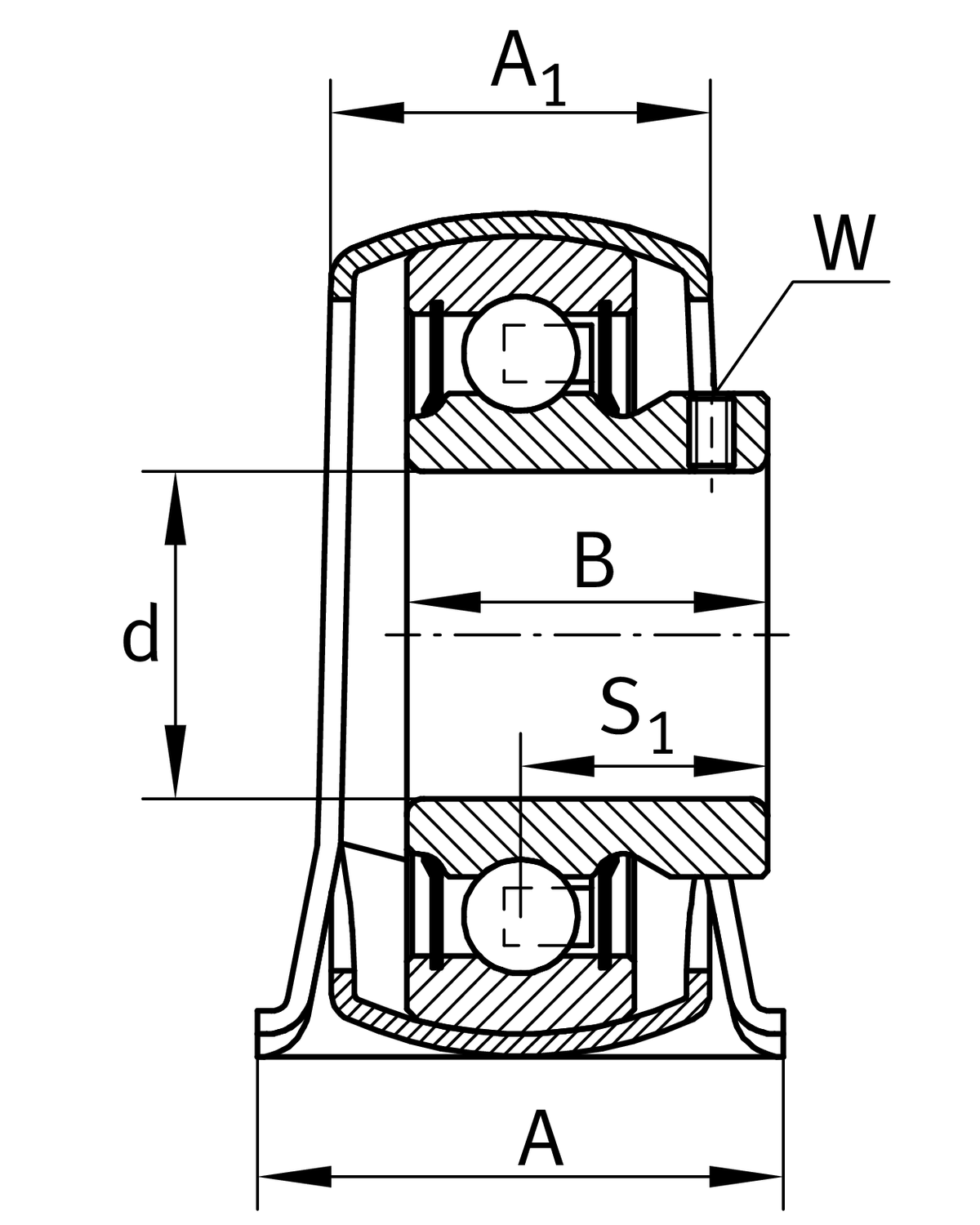

Dimensiuni principale și date de performanță
| d | Diametru interior | 30 mm |
| L | Lungime totală | 117,5 mm |
| H 2 | Înălțime | 66,1 mm |
| C 0r G | Capacitate portantă (carcasă) | 2.700 N |
| C r | Sarcină dinamică de bază, radială | 19.500 N |
| C 0r | Sarcină statică de bază, radială | 11.300 N |
| ≈m | Masă | 0,39 kg |

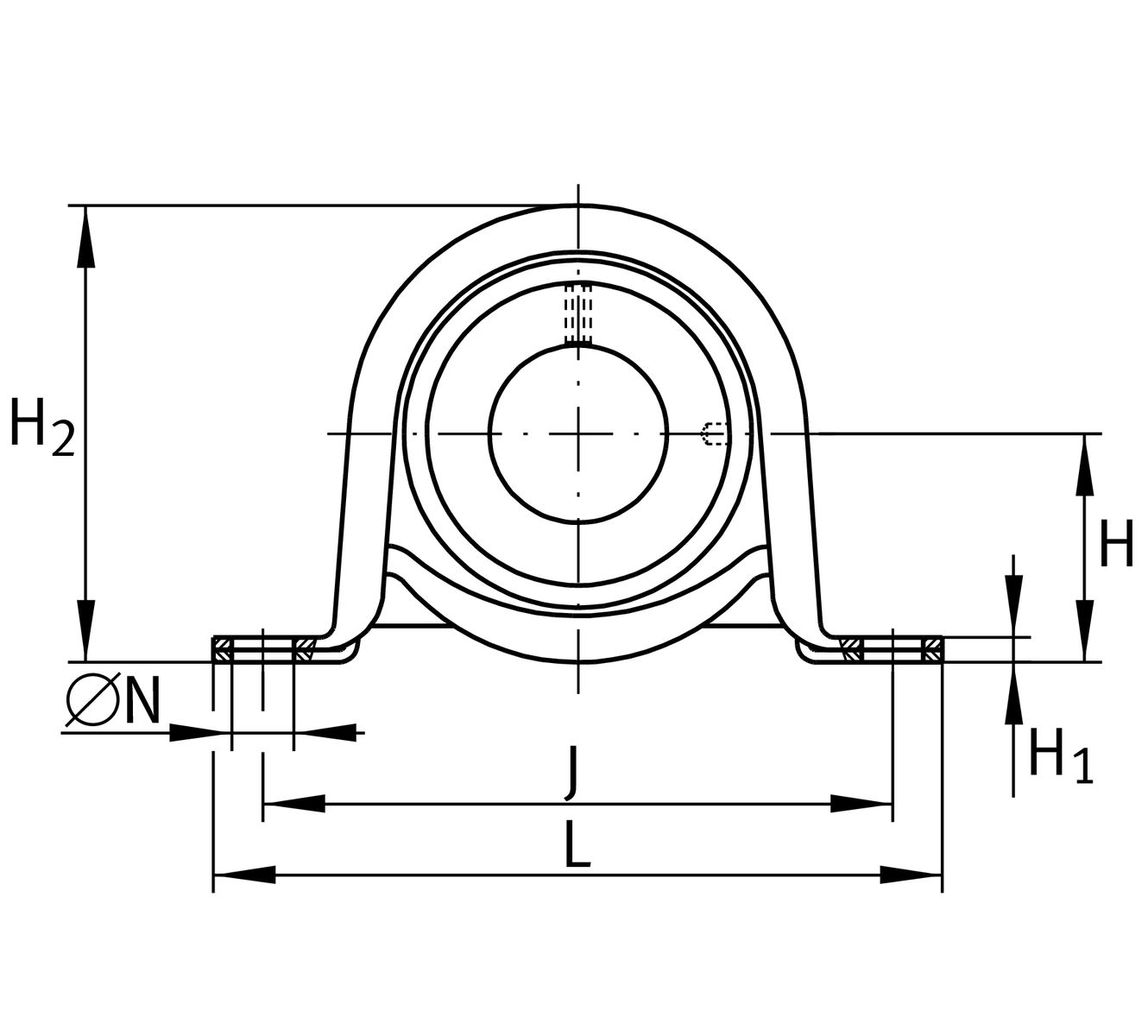

Dimensiuni de montaj
| J | Distanță alezaje de fixare | 95 mm |
| N | Alezaj de fixare | 11,5 mm |
Dimensiuni detaliate
| H | Distanță ax arbore | 33,3 mm |
| A | Lățime (base) | 38 mm |
| A 1 | Lățime (head) | 26,5 mm |
| H 1 | Înălțime (base) | 4 mm |
Informații suplimentare
| f 0 | Factor de calcul | 13,8 |
| Carcasă | GEH62-BT | |
| Denumire rulment | AY30-XL-NPP-B |
Domeniu de temperatură
| T min | Temperatură minimă de funcționare | -20 °C |
| T max | Temperatură maximă de funcționare | 120 °C |
