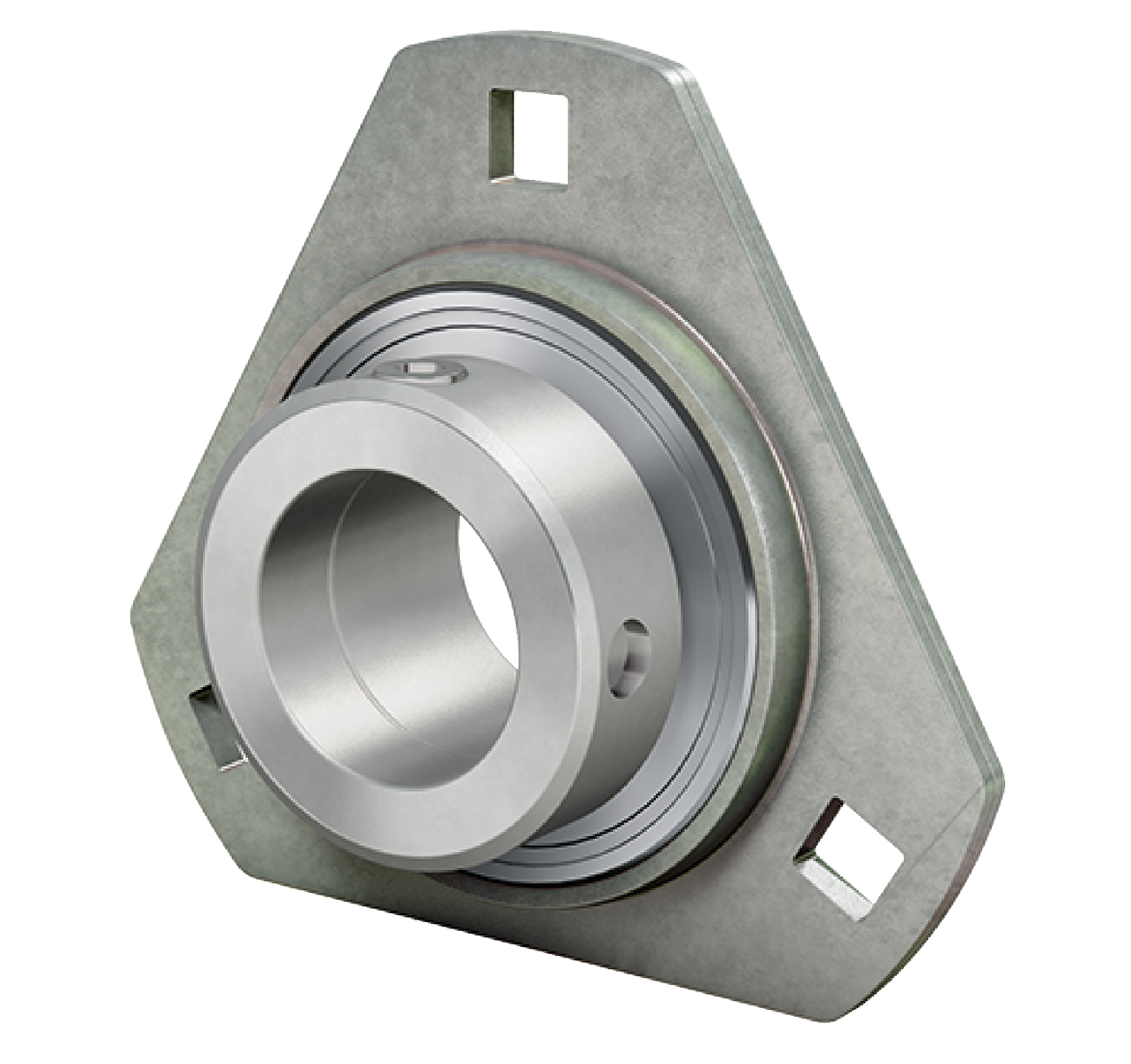

Fotografia produsului are caracter informativ
RATR25-XL+INA
Date tehnice INA/Schaeffler
RATR25-XL - Unitate de lagăr cu flanșă
Unități de lagăr RATR, unități de lagăr cu flanșă în trei șuruburi, tablă de oțel, colier excentric de blocare, etanșări P
d25 mmDiametru interior
C r14.000 NSarcină dinamică de bază, radială
C 0r7.800 NSarcină statică de bază, radială
Prezentare produs
| Cod produs | RATR25-XL |
|---|---|
| Tip produs | Unitate de lagăr cu flanșă |
| Marcă | INA |
| Număr material Schaeffler | 0008281140000 |
| Tip de bază | RATR25 |
| Cod BearingX | RATR25-XL |
| Masa | 0.304 kg |
| CAD disponibil | Da |
| Date de calcul disponibile | Da |
Variantă tehnică și sufixe
| Material | Tablă de oțel |
Dimensiuni principale și date de performanță
| d | Diametru interior | 25 mm |
| H 2 | Înălțime flanșă | 80,5 mm |
| H | Lățime flanșă | 95,3 mm |
| U | Înălțime totală unitate | 25,5 mm |
| C r | Sarcină dinamică de bază, radială | 14.000 N |
| C 0r | Sarcină statică de bază, radială | 7.800 N |
| C ur | Limită de sarcină la oboseală, radială | 410 N |
| C 0r G | Capacitate portantă (carcasă) | 3.650 N |
| C g | Capacitate portantă (carcasă) | 3.650 N |
| ≈m | Masă | 0,304 kg |

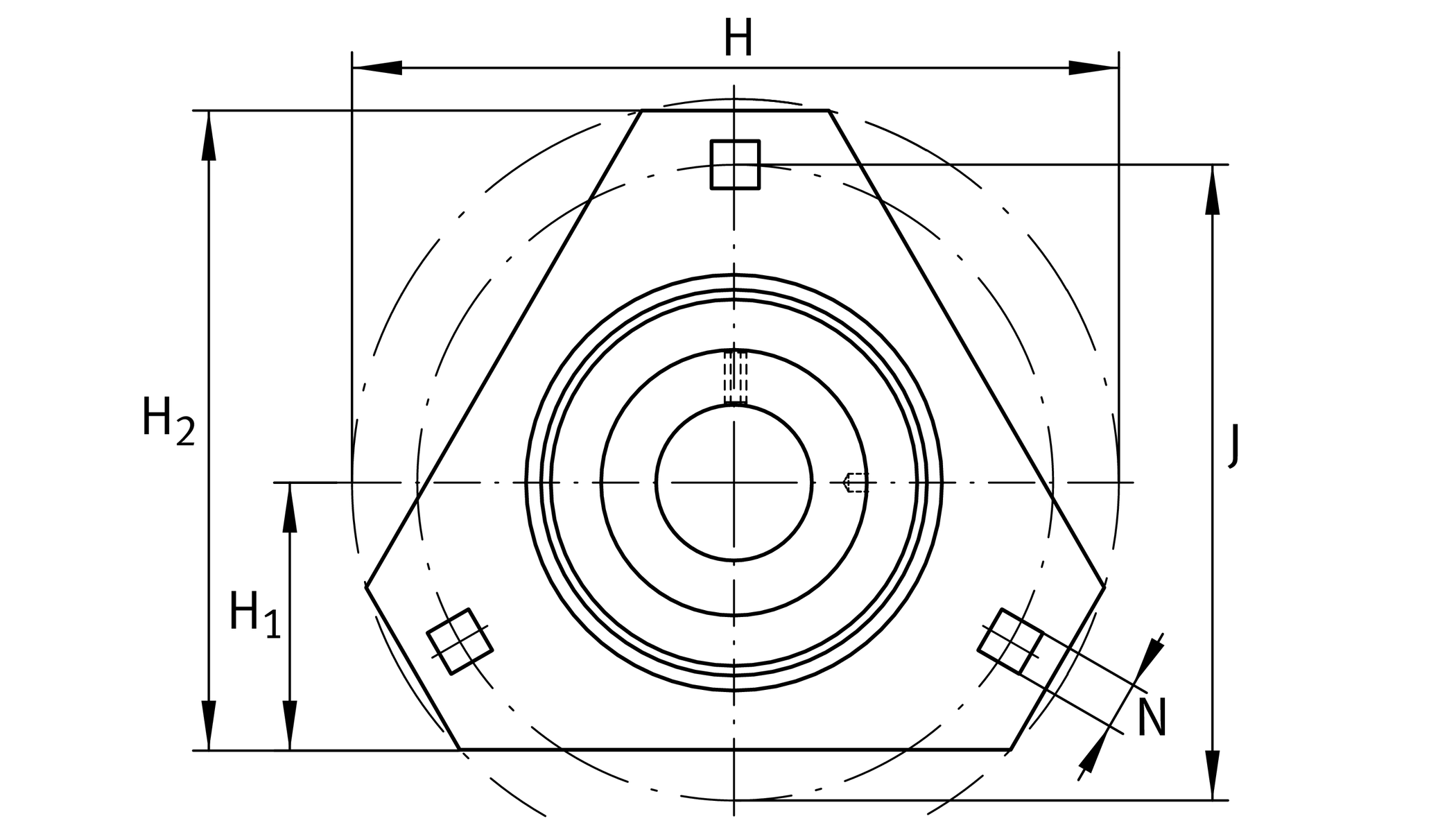

Dimensiuni de montaj
| J | Distanță alezaje de fixare | 76 mm |
| J | Diametru cerc de divizare (găuri) | 76 mm |
| N | Pătrat de fixare | 8,7 mm |
| n | Număr de orificii de înșurubare | 3 |

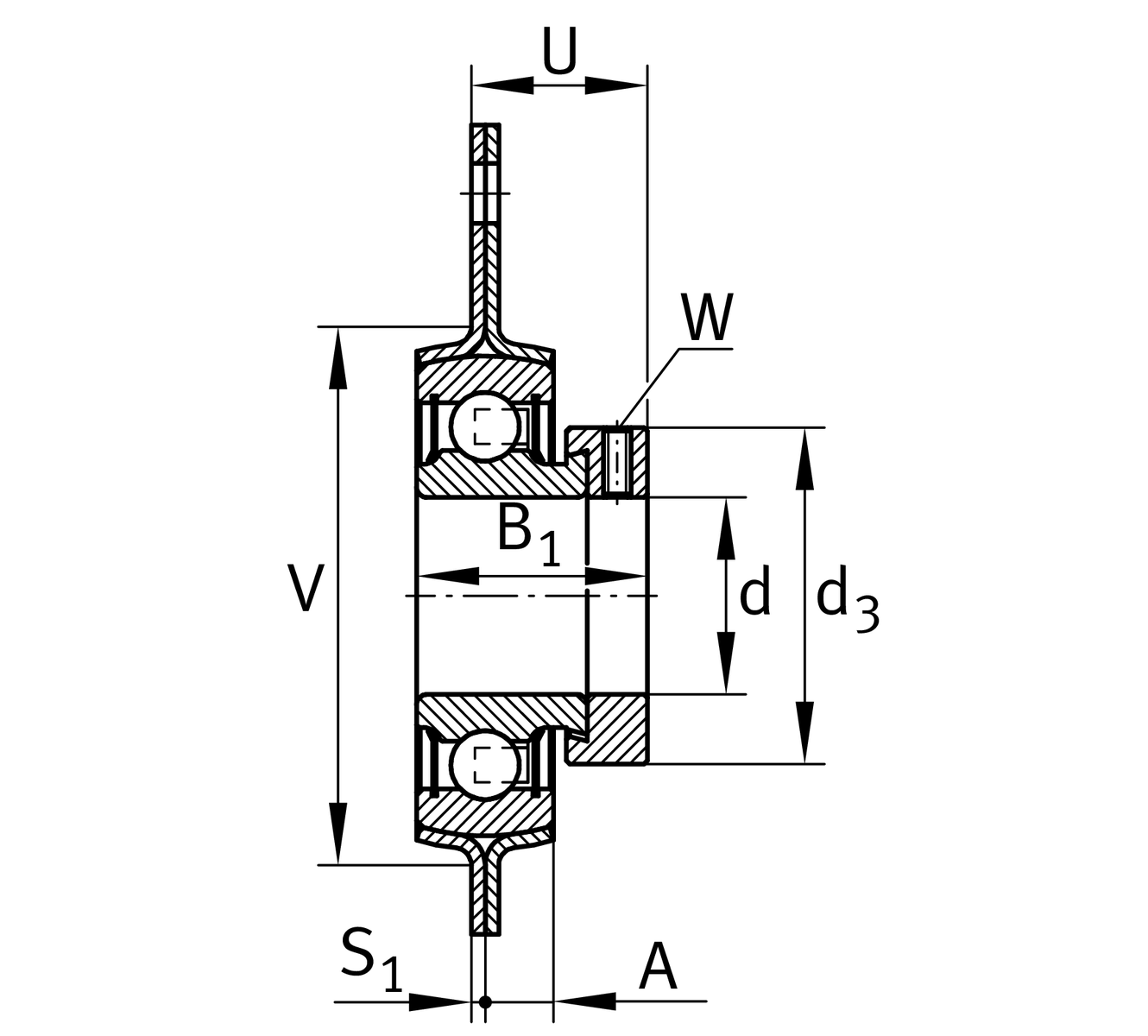

Dimensiuni detaliate
| A | Înălțime carcasă | 8,7 mm |
| H 1 | Distanță ax arbore | 34,9 mm |
| S | Grosime flanșă | 2 mm |
| V | Diametru umăr carcasă | 60 mm |
Informații suplimentare
| Număr de carcase | 2 | |
| Carcasă | FLAN52-MSTR | |
| Denumire rulment | RAE25-XL-NPP-B |
Domeniu de temperatură
| T min | Temperatură minimă de funcționare | -20 °C |
| T max | Temperatură maximă de funcționare | 120 °C |
