NUP2210-E-XL-TVP2+FAG
Date tehnice FAG/Schaeffler

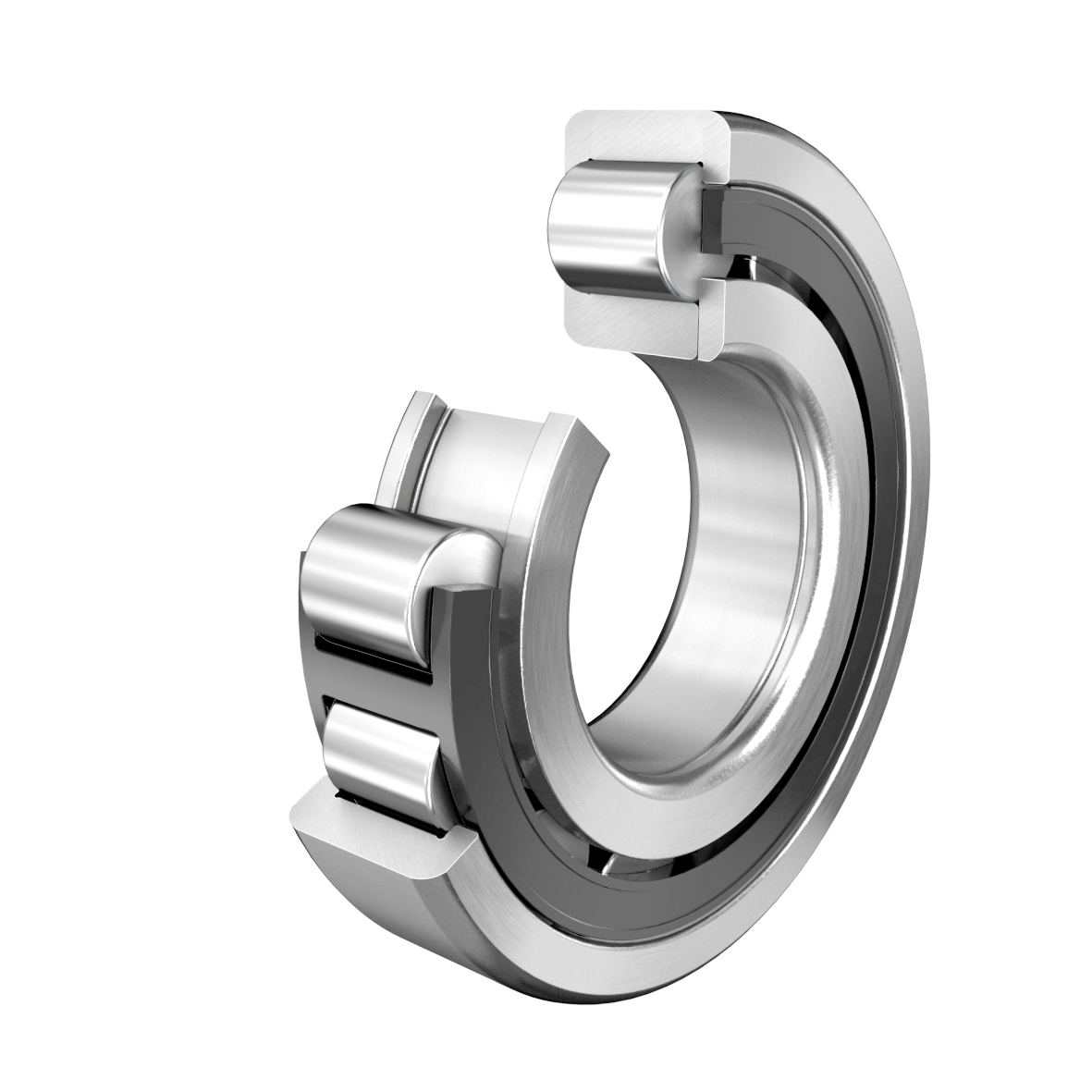

NUP2210-E-XL-TVP2 - Rulment cu role cilindrice
Rulment cu role cilindrice NUP..-E-XL-TVP2, cu colivie, pe un singur rând, rulment fix, 2 borduri pe inelul exterior, 1 bordură pe inelul interior, șaibă-bordură interioară, tip NUP
d50 mmDiametru interior
D90 mmDiametru exterior
B23 mmLățime
C r92.000 NSarcină dinamică de bază, radială
C 0r88.000 NSarcină statică de bază, radială
n G11.100 1/minTurație limită
Sarcină radială
Sarcină axială într-o direcție
Sarcină axială în două direcții
Lubrifiere cu unsoare
Lubrifiere cu ulei
NeetanșatPrezentare produs
| Cod produs | NUP2210-E-XL-TVP2 |
|---|---|
| Tip produs | Rulment cu role cilindrice |
| Marcă | FAG |
| Număr material Schaeffler | 0167409550000 |
| Tip de bază | NUP2210 |
| Cod BearingX | NUP2210-E-XL-TVP2 |
| Masa | 0.583 kg |
| CAD disponibil | Da |
| Date de calcul disponibile | Da |
Variantă tehnică și sufixe
| Execuție | E | Execuție cu capacitate mărită |
| Colivie | TVP2 | Colivie solidă tip fereastră din PA66 |
| Joc radial intern | CN (Grupa N) | Joc intern normal |
| Clasă de toleranță | PN | Normal (ISO 492:2023) |
| Număr de rânduri | 1 | Execuție pe un singur rând |
Dimensiuni principale și date de performanță
| d | Diametru interior | 50 mm |
| D | Diametru exterior | 90 mm |
| B | Lățime | 23 mm |
| C r | Sarcină dinamică de bază, radială | 92.000 N |
| C 0r | Sarcină statică de bază, radială | 88.000 N |
| C ur | Limită de sarcină la oboseală, radială | 15.300 N |
| n G | Turație limită | 11.100 1/min |
| n ϑr | Turație de referință | 5.300 1/min |
| ≈m | Masă | 0,583 kg |

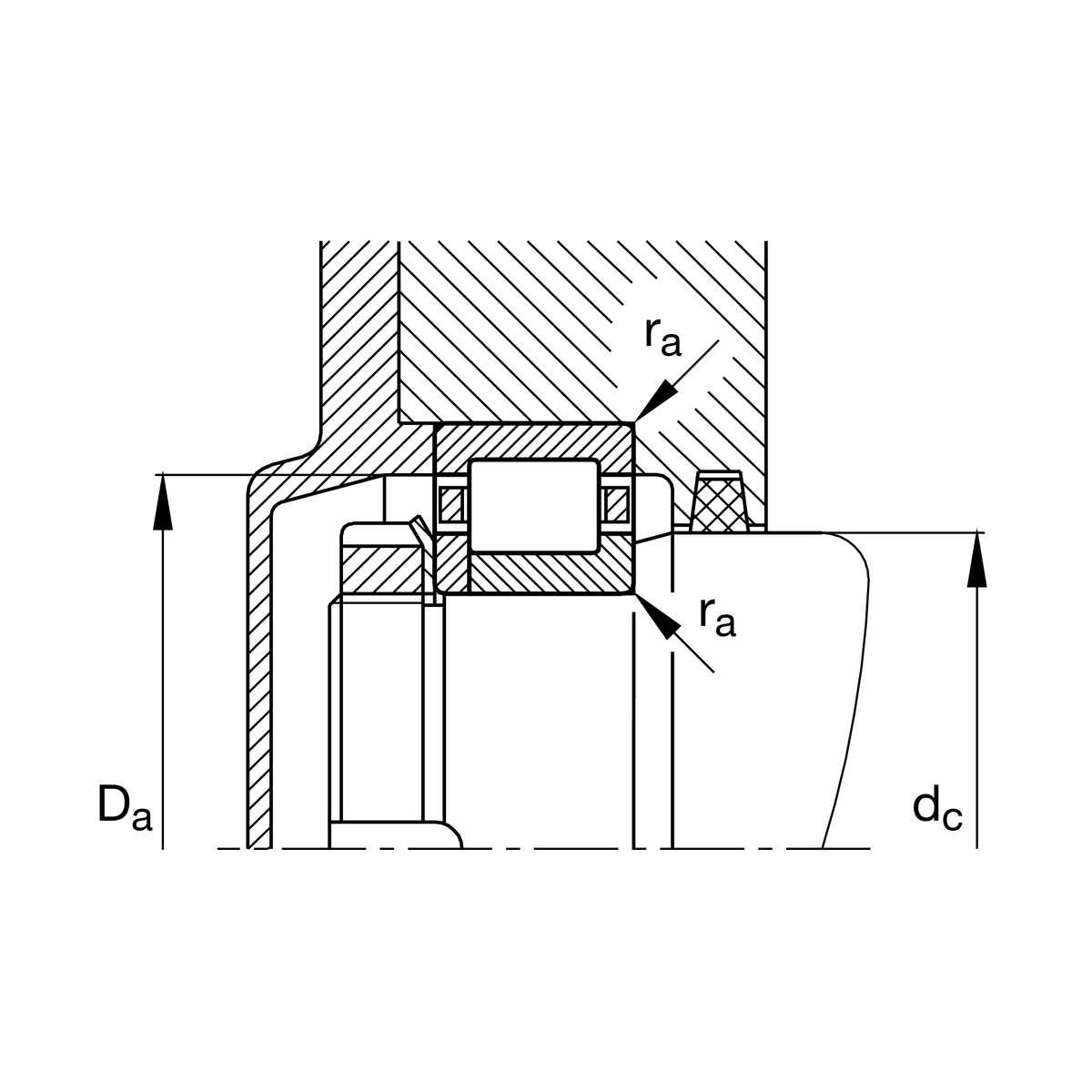

Dimensiuni de montaj

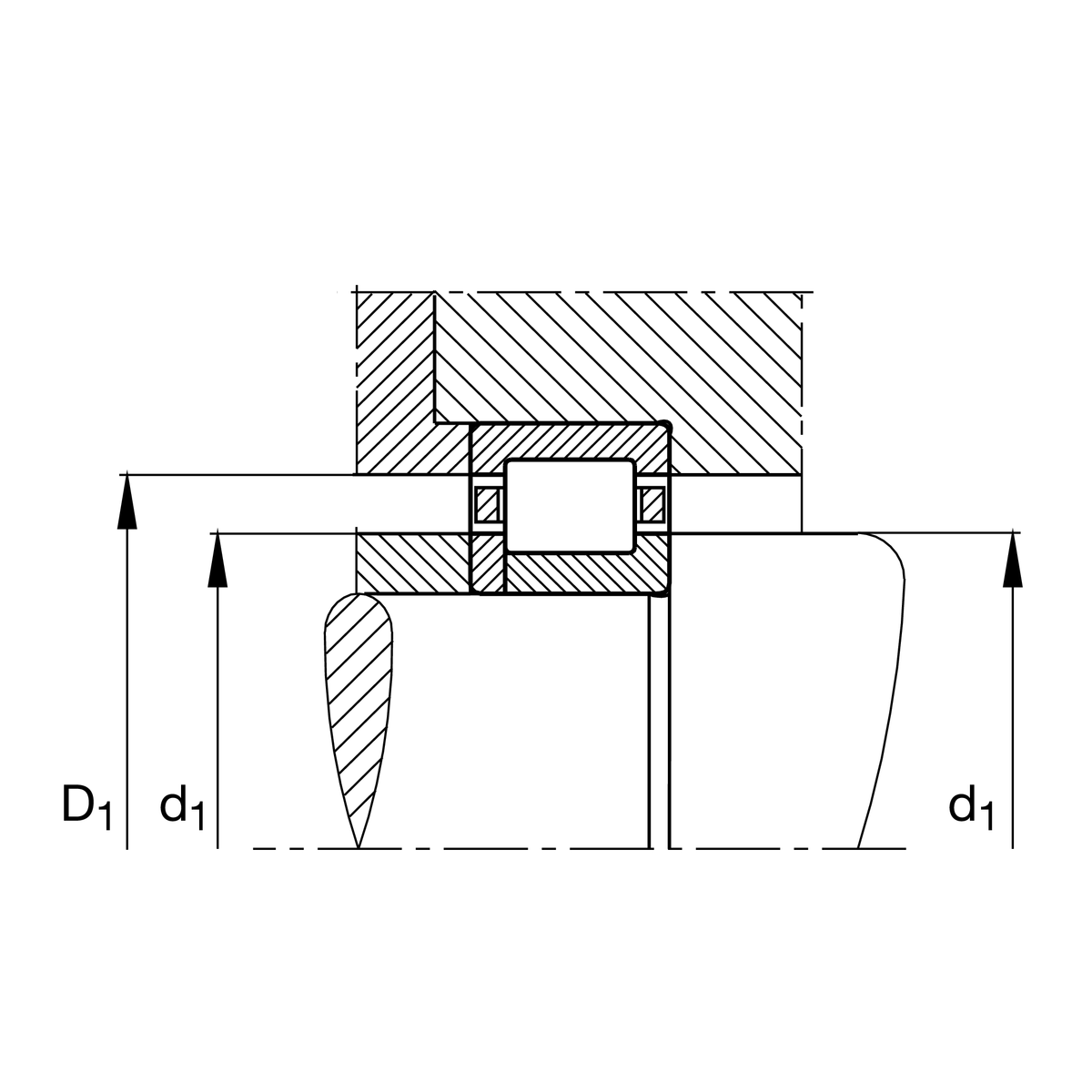

| d 1 | Diametru maxim bordură inel interior | 64 mm |
| D 1 min | Diametru minim bordură inel exterior | 78,3 mm |
| d a min | Diametru minim al umărului arborelui | 57 mm |
| d c min | Umăr minim al arborelui | 67 mm |
| D a max | Diametru maxim al umărului carcasei | 83 mm |
| r a max | Rază maximă a degajării | 1 mm |

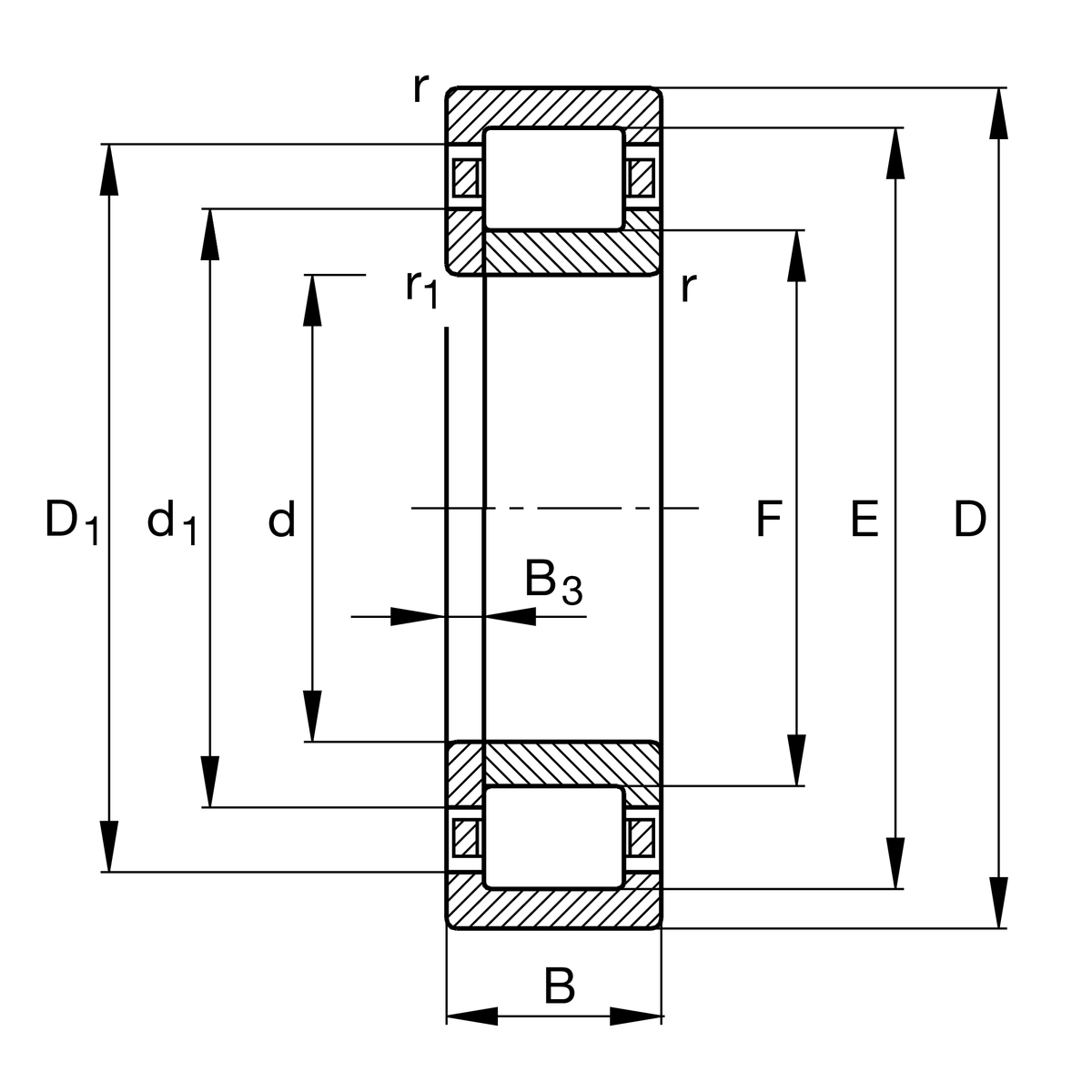

Dimensiuni detaliate
| r min | Dimensiune minimă a teșiturii | 1,1 mm |
| r 1 min | Dimensiune minimă a teșiturii | 1,1 mm |
| E | Diametru cale de rulare inel exterior | 81,5 mm |
| F | Diametru cale de rulare inel interior | 59,5 mm |
| B 3 | Lățime of loose rib | 4 mm |
Domeniu de temperatură
| T min | Temperatură minimă de funcționare | -30 °C |
| T max | Temperatură maximă de funcționare | 120 °C |
