LFDL32-SF+INA
Date tehnice INA/Schaeffler
LFDL32-SF - Carriage
bogie carriage; clearance-free
B80 mm
Prezentare produs
| Cod produs | LFDL32-SF |
|---|---|
| Tip produs | Carriage |
| Marcă | INA |
| Număr material Schaeffler | 0134089330000 |
| Tip de bază | LFDL32-SF |
| Masa | 0.85 kg |
| CAD disponibil | Da |
| Date de calcul disponibile | Nu |
Variantă tehnică și sufixe
| Size code | 32 | |
| Setting | SF |

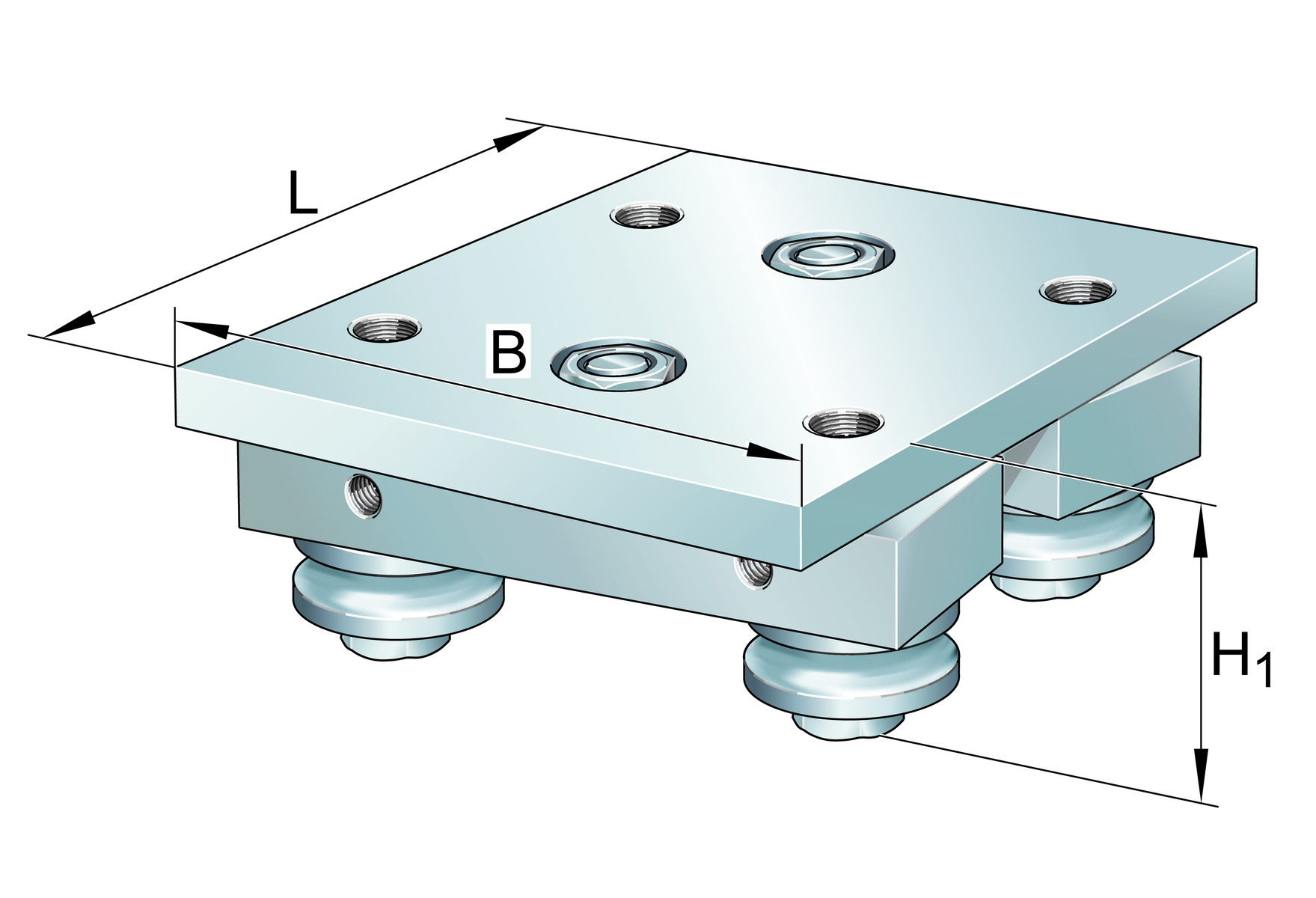

Dimensiuni principale și date de performanță
| H 1 | 37 mm | |
| B | 80 mm | |
| L | 100 mm | |
| ≈m | Masă | 0,85 kg |

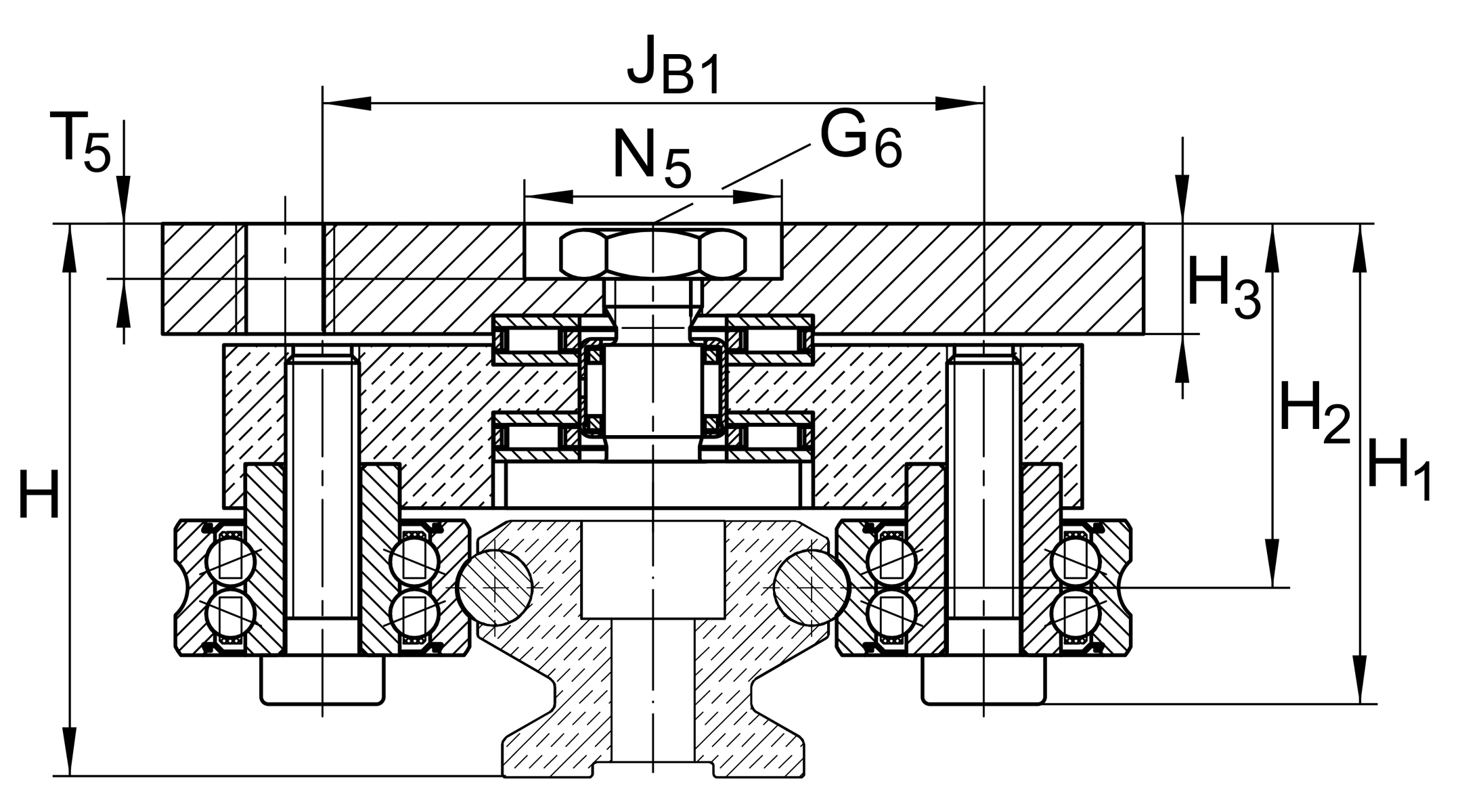

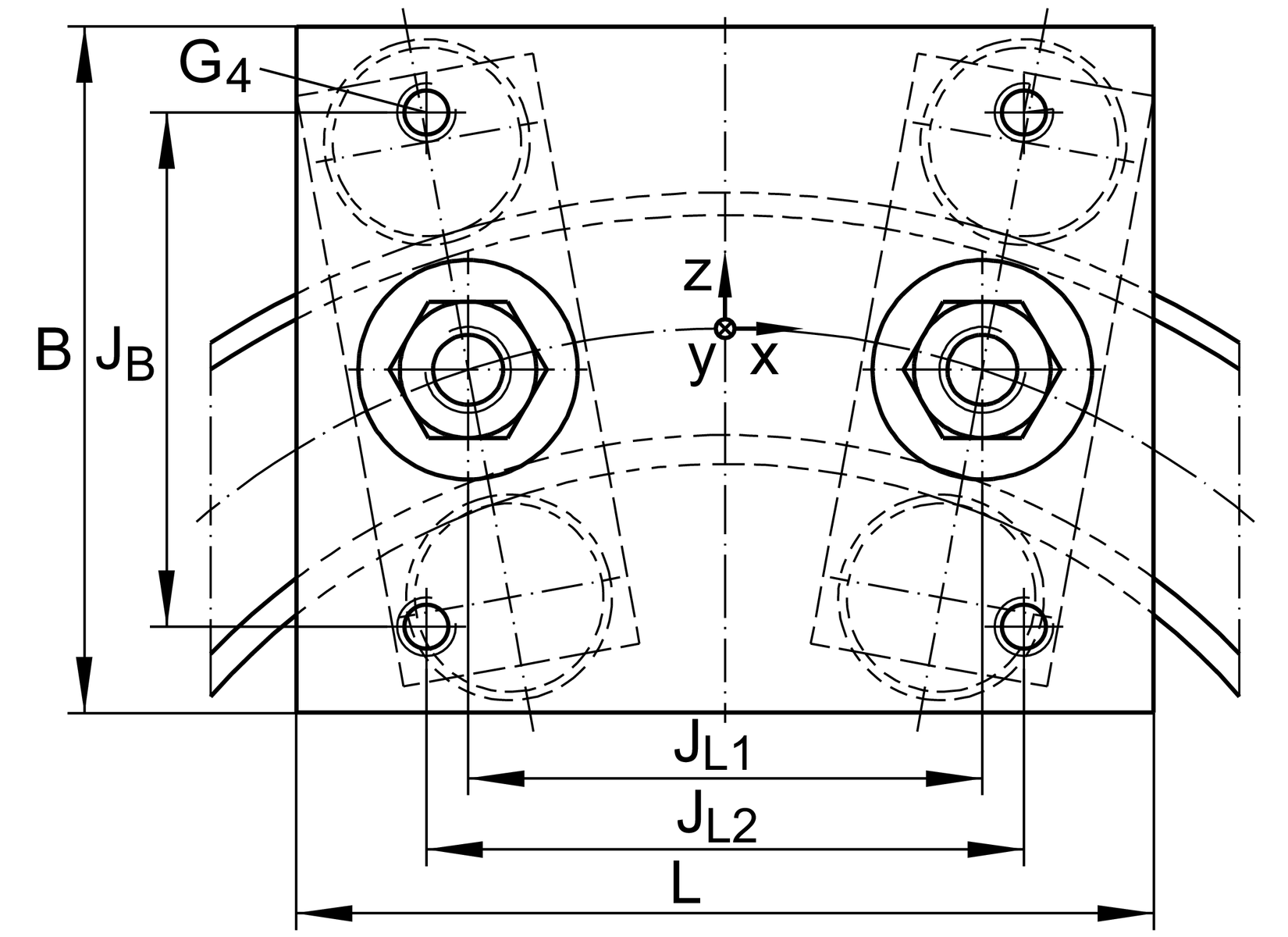

Dimensiuni de montaj
| G 4 | M8 | |
| G 6 | M8 | |
| H | Înălțime totală cărucior și șină la LFS, -C, -CE, -CEE, -E, -EE, -N, -NZZ | 44,2 mm |
| H 2 | 29,2 mm | |
| H 2 Tol | 0,3 | |
| H 2 Tol | 0 | |
| H 3 | 9 mm | |
| J B | 60 mm | |
| J B1 | 54 mm | |
| J L1 | 60 mm | |
| J L2 | 70 mm | |
| N 5 | 21 mm | |
| T 5 | 7 mm |
Dimensiuni principale

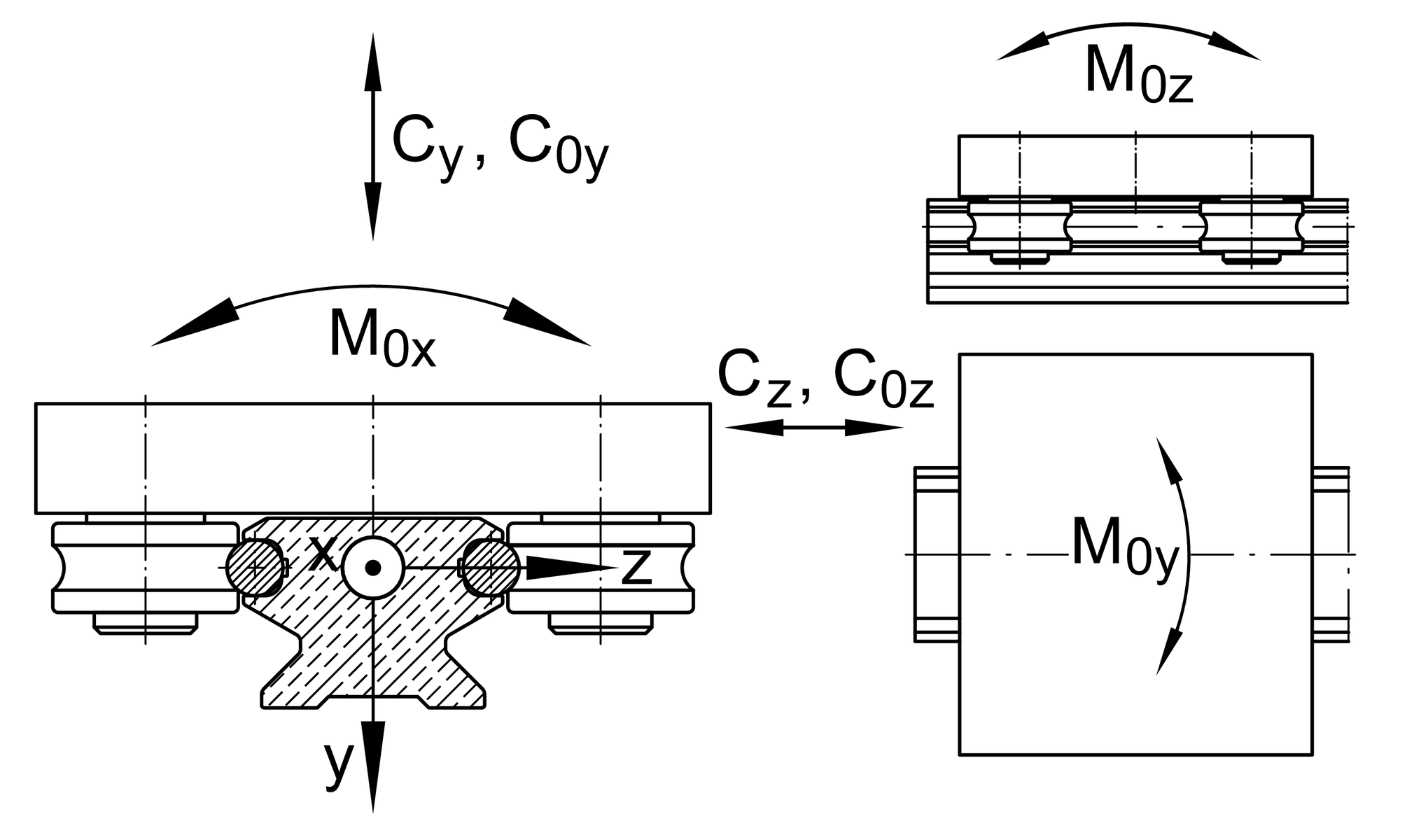

| M A | Cuplu de strângere (versiune standard) | 15 Nm |
| C y | Sarcină dinamică de bază in y-direction | 4.100 N |
| C 0y | Sarcină statică de bază in y-direction | 2.400 N |
| C z | Sarcină dinamică de bază in z-direction | 6.600 N |
| C 0z | Sarcină statică de bază in z-direction | 4.200 N |
| M 0x | Moment static față de axa X | 30 Nm |
| M 0y | Moment static față de axa Y | 130 Nm |
| M 0z | Moment static față de axa Z | 70 Nm |
Related products
| LFR | Used track roller | LFR50/8-6-2Z |
| LFS | Guide rail | LFS32 |
