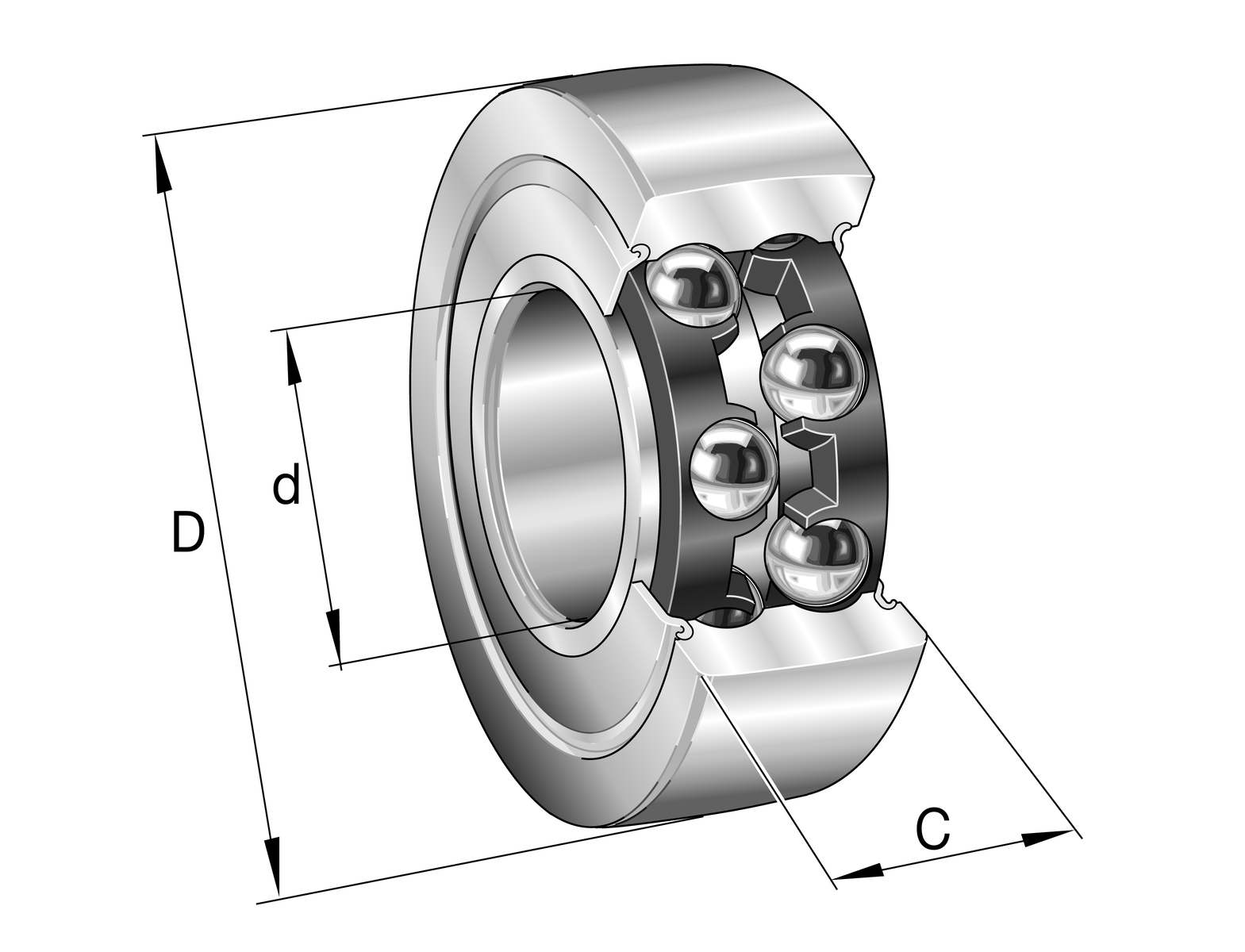

Fotografia produsului are caracter informativ

LR5207-2Z-TVH-XL+INA

Date tehnice INA/Schaeffler

LR5207-2Z-TVH-XL - Rolă de ghidare cu jug

Role de ghidare cu jug LR52..-2Z-TVH-XL, pe două rânduri rulmenți cu bile cu contact unghiular autoretenți cu inel exterior cu perete foarte gros, ansamblu bile-colivie și inel interior, ghidarea axială a inelului exterior este asigurată de bile, orificiu de ungere în inelul interior la cerere, șaibe de protecție de etanșare pe ambele părți, colivie din poliamidă armată cu fibră de sticlă, execuție X-life

D80 mmDiametru exterior

d35 mmDiametru interior

Prezentare produs

Cod produs	LR5207-2Z-TVH-XL
Tip produs	Rolă de ghidare cu jug
Marcă	INA
Număr material Schaeffler	0827553610000
Tip de bază	LR5207
Cod BearingX	LR5207-2Z-TVH-XL
Masa	0.66 kg
CAD disponibil	Da
Date de calcul disponibile	Da

Variantă tehnică și sufixe

Tip etanșare	2Z	Etanșare șaibă de protecție pe ambele părți
Inel exterior profile	R500	R500
Relubrifiere	Fără	Fără
Colivie	TVH	Colivie masivă din poliamidă PA66 armată cu fibră de sticlă

Dimensiuni principale și date de performanță

D	Diametru exterior	80 mm
d	Diametru interior	35 mm
C	Înălțime	27 mm
C r w	Sarcină dinamică efectivă de bază, radial	32.500 N
C 0r w	Sarcină statică efectivă de bază, radial	27.500 N
C ur w	Sarcină limită efectivă la oboseală, radial	1.450 N
n D G	Turație pentru lubrifiere permanentă cu unsoare	4.650 1/min
F r per	Sarcină dinamică admisă, radial	22.200 N
≈m	Masă	0,66 kg

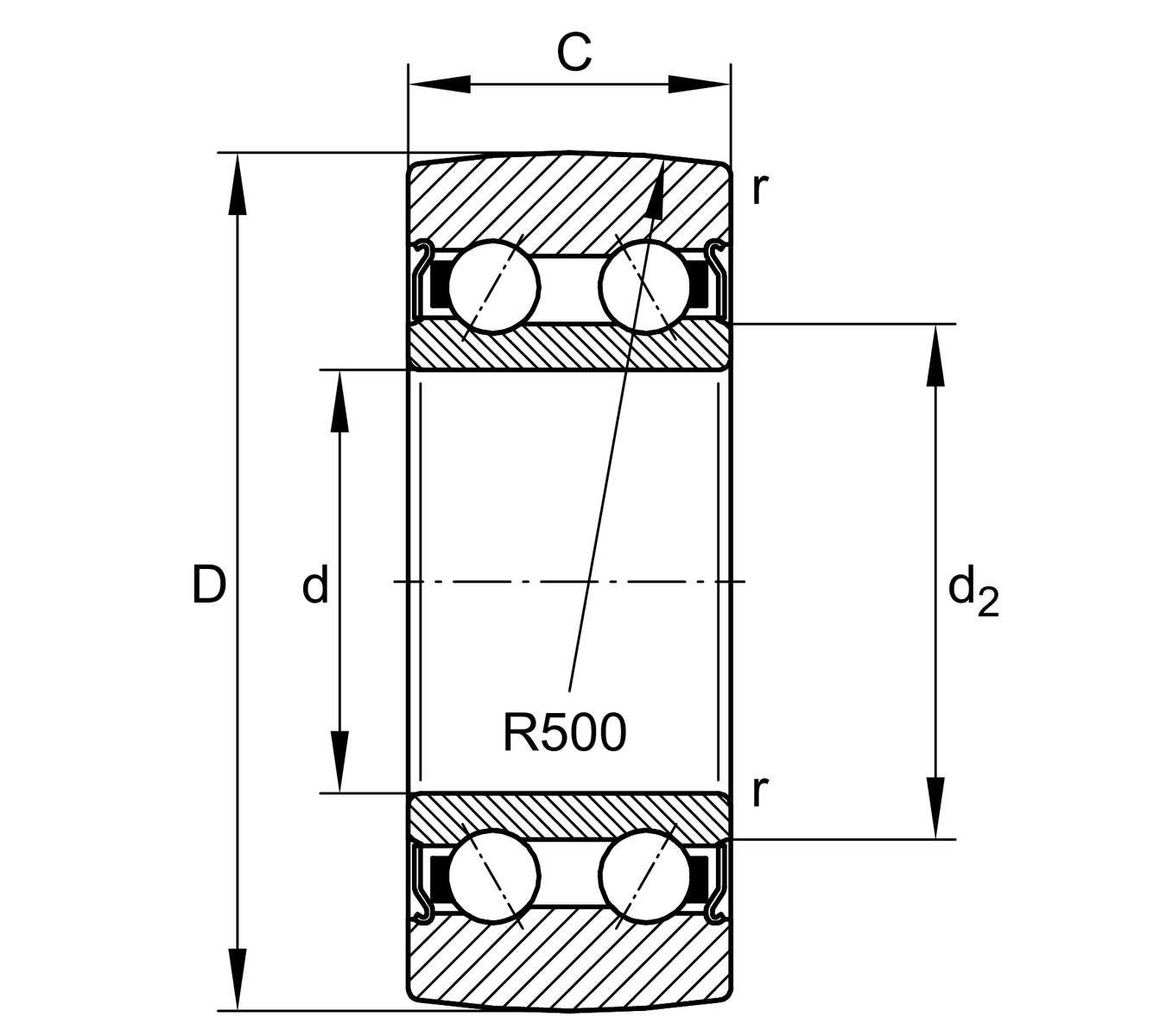

Dimensiuni detaliate

d 2	Diametru șaibă axială	47 mm
r min	Dimensiune minimă a cantonului	1,1 mm
R	Rază profil exterior inel exterior	500 mm
