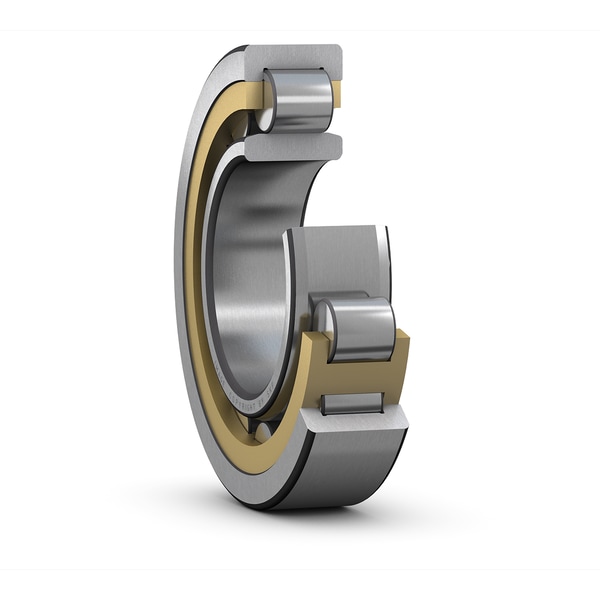

Fotografia produsului are caracter informativ
NU1020-ML+SKF
Date tehnice produs
NU 1020 ML - Rulment radial cu role cilindrice, execuție NU, cu un singur rând
Rulmenții radiali cu role cilindrice, cu un singur rând, execuție NU, sunt proiectați pentru a prelua sarcini radiale mari în combinație cu viteze ridicate. Având două flanșe integrate pe inelul exterior și nicio flanșă pe inelul interior, rulmenții cu execuție NU pot prelua deplasări axiale în ambele direcții. O caracteristică importantă este execuția demontabilă, care facilitează montajul și permite interschimbarea componentelor rulmentului.
Diametru interior100 mmDiametru interior
Diametru exterior150 mmDiametru exterior
Lățime24 mmLățime
Sarcină dinamică de bază100 kNSarcină dinamică de bază
Sarcină statică de bază114 kNSarcină statică de bază
Turație de referință5000 r/minTurație de referință
Prezentare produs
| Cod produs | NU 1020 ML |
|---|---|
| Tip produs | Rulment radial cu role cilindrice, execuție NU, cu un singur rând |
| Marcă | SKF |
Dimensiuni detaliate
| Diametru interior | Diametru interior | 100 mm |
| Diametru exterior | Diametru exterior | 150 mm |
| Lățime | Lățime | 24 mm |
Performanță
| Sarcină dinamică de bază | Sarcină dinamică de bază | 100 kN |
| Sarcină statică de bază | Sarcină statică de bază | 114 kN |
| Turație de referință | Turație de referință | 5000 r/min |
| Turație limită | Turație limită | 7500 r/min |
| Clasă de performanță SKF | Clasă de performanță SKF | SKF Explorer |
Proprietăți
| Parte rulment | Parte rulment | Complete bearing |
| Capacitate de deplasare axială | Capacitate de deplasare axială | In both directions |
| Număr de rânduri | Număr de rânduri | 1 |
| Element de poziționare, inel exterior rulment | Element de poziționare, inel exterior rulment | Fără |
| Tip alezaj | Tip alezaj | Cilindric |
| Colivie | Colivie | Machined brass |
| Number of flanges, inel exterior | Number of flanges, inel exterior | 2 |
| Number of flanges, inel interior | Number of flanges, inel interior | 0 |
| Flanșă liberă | Flanșă liberă | Nune |
| Joc radial intern | Joc radial intern | CN |
| Clasă de toleranță | Clasă de toleranță | Nurmal |
| Acoperire | Acoperire | Fără |
| Etanșare | Etanșare | Fără |
| Lubrifiant | Lubrifiant | Nune |
| Caracteristică de relubrifiere | Caracteristică de relubrifiere | Fără |
| Amprentă de carbon indicativă pentru produs nou | Amprentă de carbon indicativă pentru produs nou | 5.3 kg CO2e |
Logistică
| Greutate netă produs | Greutate netă produs | 1.47 kg |
| Cod eClass | Cod eClass | 23-05-09-01 |
| Cod UNSPSC | Cod UNSPSC | 31171505 |
Dimensiuni detaliate
| d | Diametru interior | 100 mm |
| D | Diametru exterior | 150 mm |
| B | Lățime | 24 mm |
| D1 | Diametrul umărului inelului exterior | ≈ 132.1 mm |
| F | Raceway diameter of inel interior | 113 mm |
| r1,2 | Dimensiune teșitură | min. 1.5 mm |
| r3,4 | Dimensiune teșitură | min. 1.1 mm |
| s | Permissible axial displacement | max. 3.5 mm |
Dimensiuni de reazem
| da | Diametru manșon distanțier | min. 106 mm |
| da | Diametru manșon distanțier | max. 111 mm |
| db | Diametru reazem arbore | min. 116 mm |
| Da | Diametru reazem carcasă | max. 143 mm |
| ra | Rază de racordare | max. 1.5 mm |
| rb | Rază de racordare | max. 1 mm |
Date de calcul
| Clasă de performanță SKF | Clasă de performanță SKF | SKF Explorer |
| C | Sarcină dinamică de bază | 100 kN |
| C0 | Sarcină statică de bază | 114 kN |
| Pu | Limită de sarcină la oboseală | 13.7 kN |
| Turație de referință | Turație de referință | 5000 r/min |
| Turație limită | Turație limită | 7500 r/min |
| kr | Factor de sarcină minimă | 0.15 |
| e | Valoare limită | 0.2 |
| Y | Factor de calcul | 0.6 |
