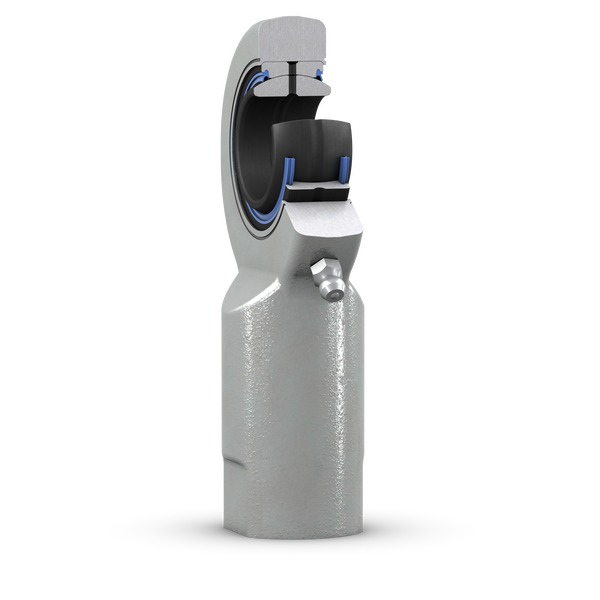

Fotografia produsului are caracter informativ
SI50-ES-2RS+SKF
Date tehnice produs
SI 50 ES-2RS - Cap de bară, requires maintenance, female thread
Cap de bară, requires maintenance, female thread These SKF rod ends contain a spherical plain bearing cu a oțel/oțel suprafață de alunecare combination and a double-lip etanșare cu contact pe ambele părți. The bearing requires maintenance and can be relubricated via a grease fitting in the housing and via the shaft. The female thread is available cu a left- (prefix SIL) sau right-hand thread. Some sizes have different fitting dimensions (SIA series).
Diametru interior, bearing inel interior50 mmDiametru interior, bearing inel interior
Diametru exterior, ochi carcasă114 mmDiametru exterior, ochi carcasă
Lățime, bearing inel interior35 mmLățime, bearing inel interior
Designație filetM 52x3Designație filet
Lățime, housing eye31 mmLățime, housing eye
Centre height, housing (from end of shank)195 mmCentre height, housing (from end of shank)
Prezentare produs
| Cod produs | SI 50 ES-2RS |
|---|---|
| Tip produs | Cap de bară, requires maintenance, female thread |
| Marcă | SKF |
Dimensiuni detaliate
| Diametru interior, bearing inel interior | Diametru interior, bearing inel interior | 50 mm |
| Diametru exterior, ochi carcasă | Diametru exterior, ochi carcasă | 114 mm |
| Lățime, bearing inel interior | Lățime, bearing inel interior | 35 mm |
| Designație filet | Designație filet | M 52x3 |
| Lățime, housing eye | Lățime, housing eye | 31 mm |
| Centre height, housing (from end of shank) | Centre height, housing (from end of shank) | 195 mm |
| Carcasă length, total | Carcasă length, total | 254 mm |
Performanță
| Sarcină dinamică de bază | Sarcină dinamică de bază | 156 kN |
| Sarcină statică de bază | Sarcină statică de bază | 270 kN |
Proprietăți
| Sliding contact surface combination | Sliding contact surface combination | Steel/steel, standard |
| Material, housing | Material, housing | Steel |
| Material, inel interior | Material, inel interior | Oțel pentru rulmenți |
| Material, inel exterior | Material, inel exterior | Oțel pentru rulmenți |
| Întreținere | Întreținere | Relubrifiere necesară |
| Attachment feature, rod end shank | Attachment feature, rod end shank | Right-hand female thread |
| Etanșare | Etanșare | Etanșare pe ambele părți |
| Tip etanșare | Tip etanșare | Double-lip |
Logistică
| Greutate netă produs | Greutate netă produs | 4.52 kg |
| Cod eClass | Cod eClass | 23-05-01-05 |
| Cod UNSPSC | Cod UNSPSC | 31171508 |
Dimensiuni detaliate
| d | Diametru interior | 50 mm |
| d2 | Diameter head | max. 114 mm |
| B | Lățime inel interior | 35 mm |
| G | Filet | M 52x3 |
| C1 | Lățime head | max. 31 mm |
| h1 | Înălțime shank end face - centre rod end eye | 195 mm |
| α | Angle of tilt | 6 ° ° |
| dk | Diametru cale de rulare inel interior | 66 mm |
| d4 | Diameter shank | ≈ 70 mm |
| l3 | Length thread | min. 68 mm |
| l4 | Length (height) housing | max. 254 mm |
| l5 | Length wrench flat | ≈ 30 mm |
| l7 | Distance shank chamfer - centre rod end eye | min. 58 mm |
| w | Size wrench | 60 mm |
| r1 | Dimensiune teșitură bore | min. 0.6 mm |
Date de calcul
| C | Sarcină dinamică de bază | 156 kN |
| C0 | Sarcină statică de bază | 270 kN |
| K | Factor specific de sarcină dinamică | 100 N/mm² N/mm² |
| KM | Material constant | 330 |
