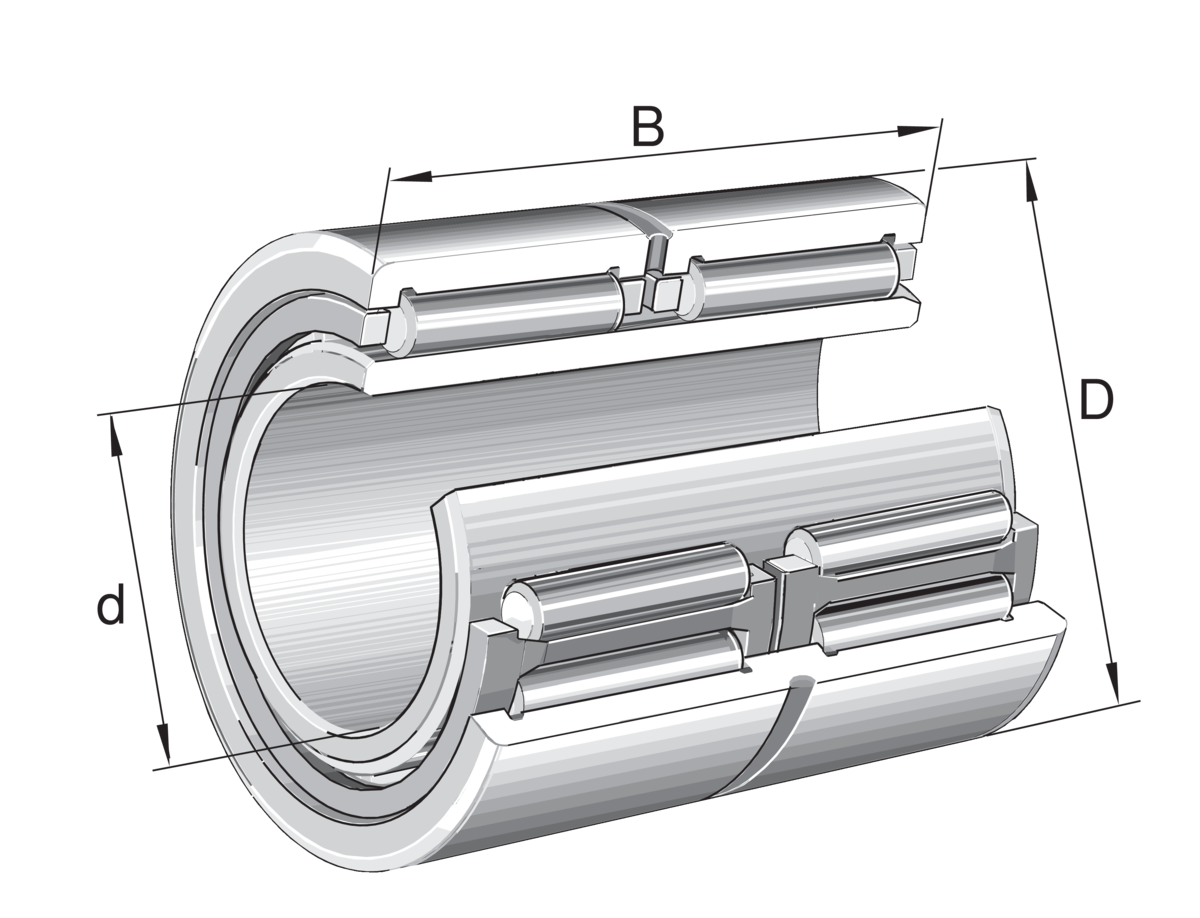

Fotografia produsului are caracter informativ
NA6908-ZW-XL-C3+INA
Date tehnice INA/Schaeffler
NA6908-ZW-XL-C3 - Rulment cu ace
Rulmenți cu ace NA69..-ZW, Dimension series 69, pe două rânduri
d40 mmDiametru interior
D62 mmDiametru exterior
B40 mmLățime
C r74.000 NSarcină dinamică de bază, radială
C 0r116.000 NSarcină statică de bază, radială
n G9.200 1/minTurație limită
Sarcină radială
Lubrifiere cu unsoare
Lubrifiere cu ulei
Neetanșat
Gabarit de montaj redusPrezentare produs
| Cod produs | NA6908-ZW-XL-C3 |
|---|---|
| Tip produs | Rulment cu ace |
| Marcă | INA |
| Număr material Schaeffler | 0507442080030 |
| Tip de bază | NA6908 |
| Masa | 430.75 g |
| CAD disponibil | Da |
| Date de calcul disponibile | Nu |
Variantă tehnică și sufixe
| Colivie | Standard | |
| Colivie feature | Standard | |
| Joc radial intern | C3 (Group 3) | Joc intern mai mare decât CN |
| Rail connector | Standard | |
| Număr de rânduri | ZW | Execuție pe două rânduri |
Dimensiuni principale și date de performanță
| d | Diametru interior | 40 mm |
| D | Diametru exterior | 62 mm |
| B | Lățime | 40 mm |
| C r | Sarcină dinamică de bază, radială | 74.000 N |
| C 0r | Sarcină statică de bază, radială | 116.000 N |
| C ur | Limită de sarcină la oboseală, radială | 19.800 N |
| n G | Turație limită | 9.200 1/min |
| n ϑr | Turație de referință | 5.100 1/min |
| ≈m | Masă | 430,75 g |

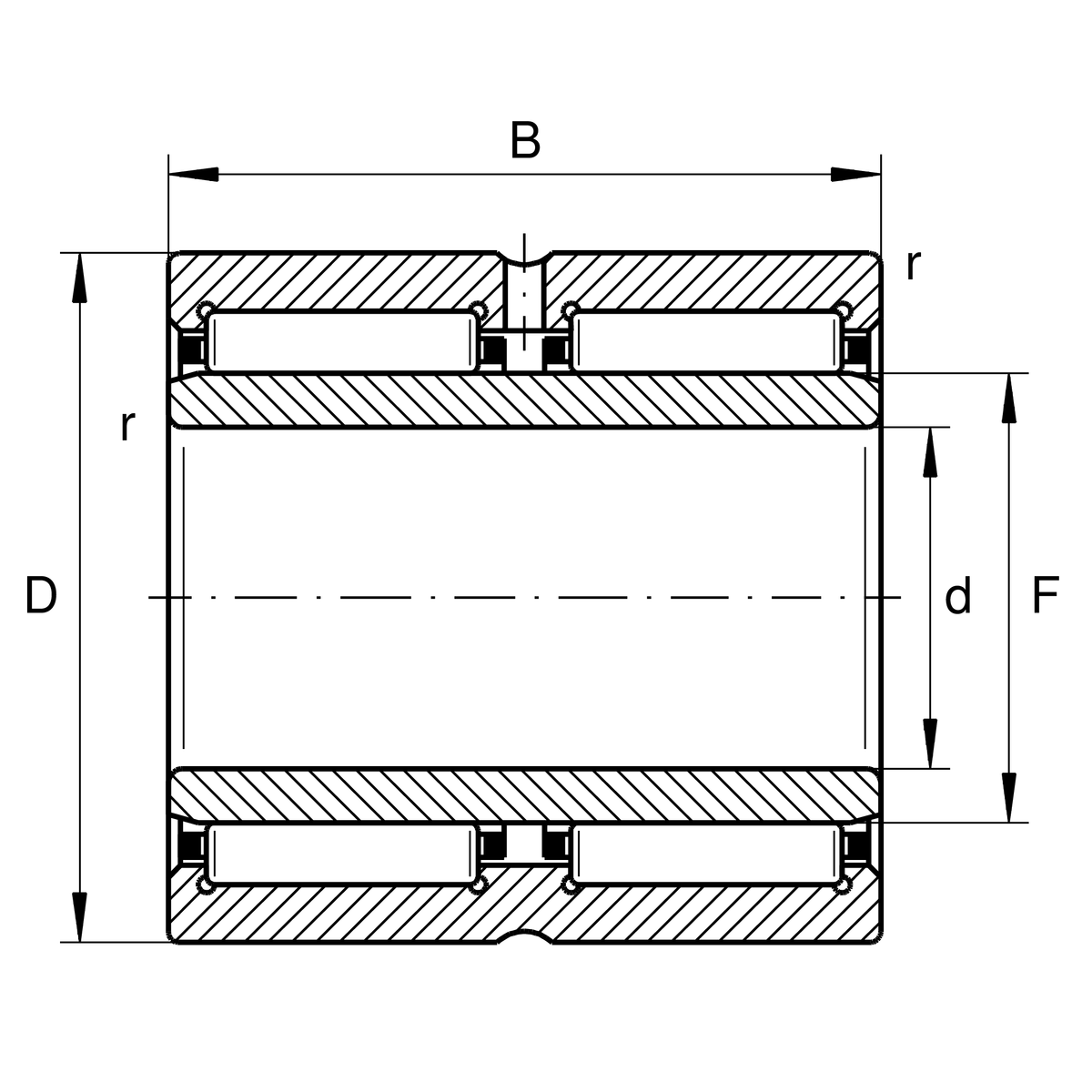

Dimensiuni detaliate
| F | Diametru cale de rulare inel interior | 48 mm |
| r min | Dimensiune minimă a teșiturii | 0,6 mm |

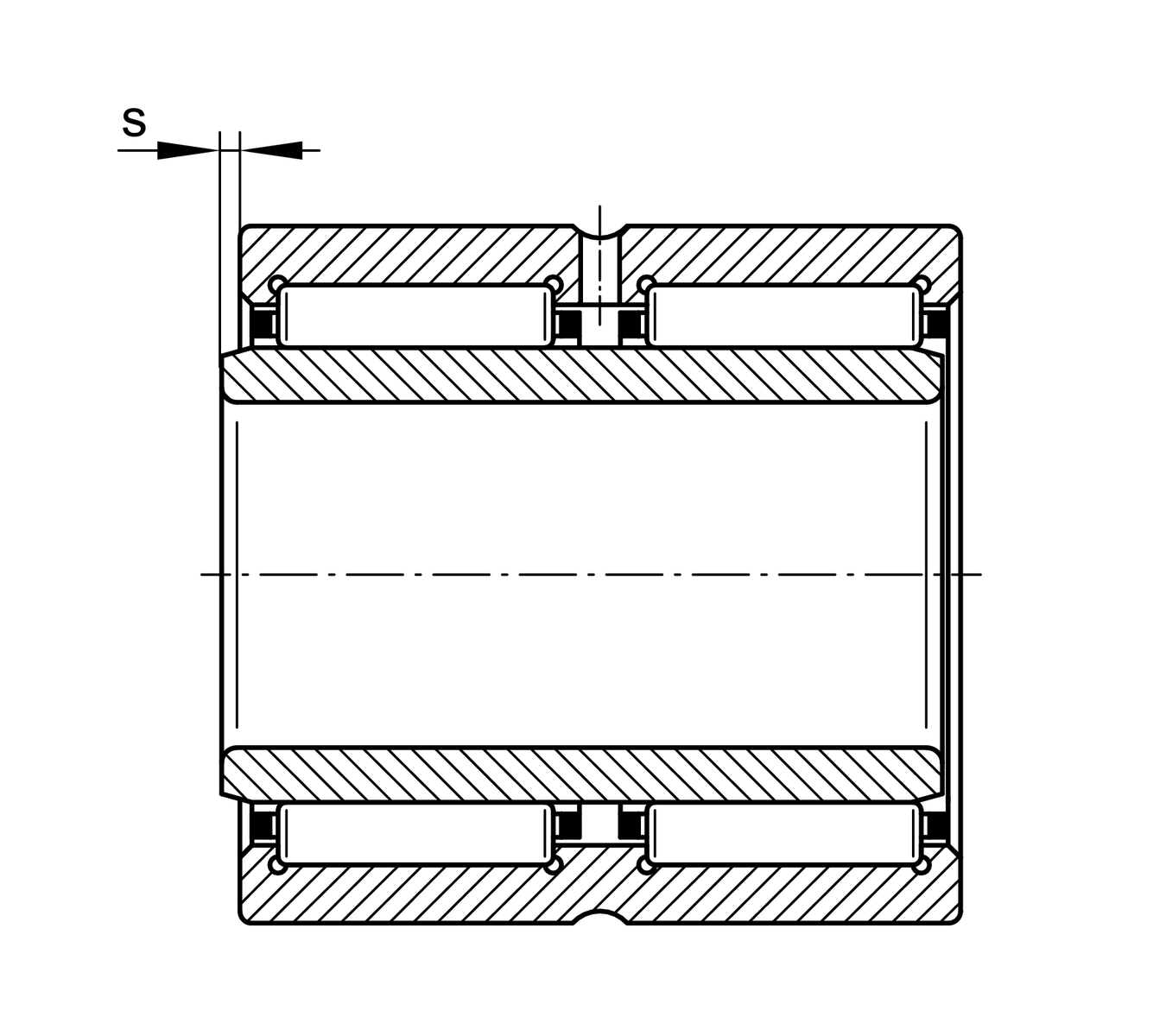

| s | Deplasare axială | 0,5 mm |
Domeniu de temperatură
| T min | Temperatură minimă de funcționare | -30 °C |
| T max | Temperatură maximă de funcționare | 120 °C |
