NKI7/16-TV-XL+INA
Date tehnice INA/Schaeffler
NKI7/16-TV-XL - Rulment cu ace
Rulmenți cu ace NKI, serie ușoară
d7 mmDiametru interior
D17 mmDiametru exterior
B16 mmLățime
C r7.000 NSarcină dinamică de bază, radială
C 0r7.800 NSarcină statică de bază, radială
n G29.500 1/minTurație limită
Sarcină radială
Lubrifiere cu unsoare
Lubrifiere cu ulei
Neetanșat
Gabarit de montaj redusPrezentare produs
| Cod produs | NKI7/16-TV-XL |
|---|---|
| Tip produs | Rulment cu ace |
| Marcă | INA |
| Număr material Schaeffler | 0507465100000 |
| Tip de bază | NKI7/16 |
| Cod BearingX | NKI7/16-TV-XL |
| Masa | 18.5 g |
| CAD disponibil | Da |
| Date de calcul disponibile | Da |
Variantă tehnică și sufixe
| Colivie | TV | Colivie din poliamidă 66 |
| Joc radial intern | CN (Grupa N) | Joc intern normal |
| Acoperire | Fără |
Dimensiuni principale și date de performanță
| d | Diametru interior | 7 mm |
| D | Diametru exterior | 17 mm |
| B | Lățime | 16 mm |
| C r | Sarcină dinamică de bază, radială | 7.000 N |
| C 0r | Sarcină statică de bază, radială | 7.800 N |
| C ur | Limită de sarcină la oboseală, radială | 1.330 N |
| n G | Turație limită | 29.500 1/min |
| n ϑr | Turație de referință | 25.500 1/min |
| ≈m | Masă | 18,5 g |
Dimensiuni detaliate
| F | Diametru cale de rulare inel interior | 10 mm |
| r min | Dimensiune minimă a teșiturii | 0,3 mm |

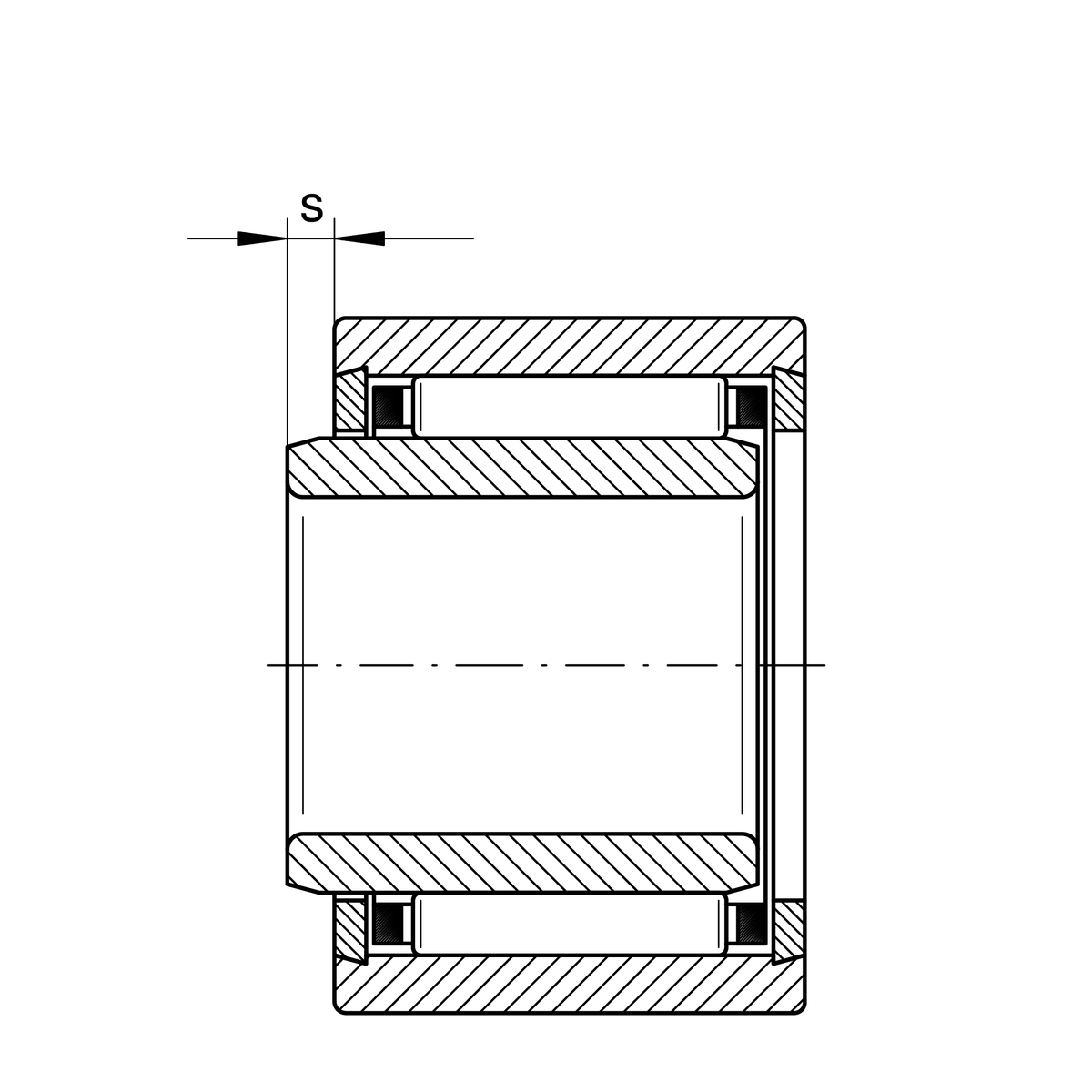

| s | Deplasare axială | 2 mm |
Domeniu de temperatură
| T min | Temperatură minimă de funcționare | -30 °C |
| T max | Temperatură maximă de funcționare | 120 °C |
Documente
- Fișă tehnică produs NKI7/16-TV-XLPDF produs
- MH1 TabeleBroșură tehnică
- MH1 Demontare mecanicăBroșură tehnică
- MH1 Demontare termicăBroșură tehnică
- MH1 Demontare hidraulicăBroșură tehnică
- MH1 Principii tehniceBroșură tehnică
