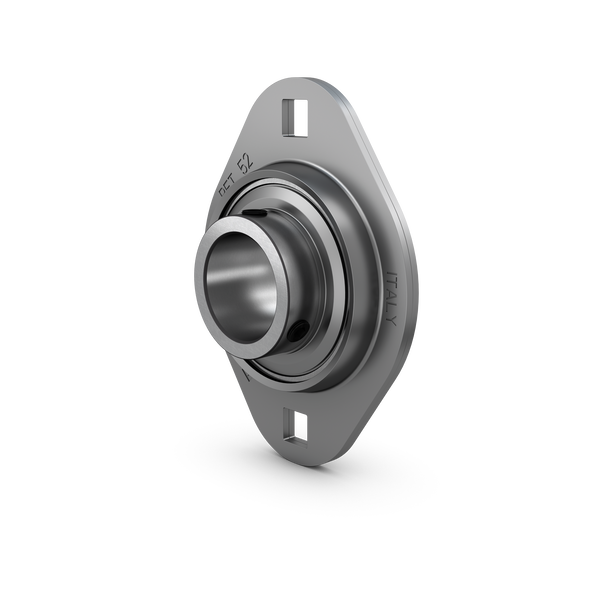

Fotografia produsului are caracter informativ

PFT30-TF+SKF

Date tehnice produs

PFT 30 TF - Oval flanged ball bearing unit cu pressed steel housing

Oval flanged ball bearing unit cu pressed steel housing Oval flanged ball bearing units cu pressed steel housing consist of an insert bearing mounted in a pressed steel housing that can be bolted to a machine wall sau frame. In addition to being part of a unit, housings and insert bearings are available as separate components. The SKF assortment includes ball bearing units compliant cu several industrial standards, meeting many requirements regarding bolt patterns and mechanisms for locking onto on the shaft.

Diametru șurub de prindere10 mmDiametru șurub de prindere

Diametru arbore30 mmDiametru arbore

Lățime totală carcasă19 mmLățime totală carcasă

Distanța între centrele găurilor de șurub90.5 mmDistanța între centrele găurilor de șurub

Lățime totală a rulmentului38.1 mmLățime totală a rulmentului

Sarcină dinamică de bază19.5 kNSarcină dinamică de bază

Prezentare produs

Cod produs	PFT 30 TF
Tip produs	Oval flanged ball bearing unit cu pressed steel housing
Marcă	SKF

Dimensiuni detaliate

Diametru șurub de prindere	Diametru șurub de prindere	10 mm
Diametru arbore	Diametru arbore	30 mm
Lățime totală carcasă	Lățime totală carcasă	19 mm
Distanța între centrele găurilor de șurub	Distanța între centrele găurilor de șurub	90.5 mm
Lățime totală a rulmentului	Lățime totală a rulmentului	38.1 mm

Performanță

Sarcină dinamică de bază	Sarcină dinamică de bază	19.5 kN
Sarcină statică de bază	Sarcină statică de bază	11.2 kN
Turație limită	Turație limită	6300 r/min
Nute	Nute	Turație limită cu shaft tolerance h6

Proprietăți

Tip carcasă	Tip carcasă	Flanged
Carcasă cu flanșă type	Carcasă cu flanșă type	Oval
Număr găuri de șurub pentru fixare	Număr găuri de șurub pentru fixare	2
Fastening bolt hole type	Fastening bolt hole type	Plain
Element de reținere, inel interior	Element de reținere, inel interior	Set screws
Tip alezaj	Tip alezaj	Cilindric
Inel de așezare din cauciuc	Inel de așezare din cauciuc	Fără
Material, housing	Material, housing	Pressed steel
Material rulment	Material rulment	Oțel pentru rulmenți
Acoperire	Acoperire	Zinc-coated housing
Etanșare, bearing	Etanșare, bearing	Seal and flinger pe ambele părți
Tip etanșare	Tip etanșare	Contact, standard
Etanșare, unit	Etanșare, unit	Fără
Lubrifiant	Lubrifiant	unsoare
Relubrifiere hole	Relubrifiere hole	Fără
unsoare fitting	unsoare fitting	Fără

Logistică

Greutate netă produs	Greutate netă produs	0.468 kg
Cod eClass	Cod eClass	23-05-08-02
Cod UNSPSC	Cod UNSPSC	31171536

Dimensiuni detaliate

d	Diametru interior	30 mm
d₁	Diametru exterior of inel interior	≈ 39.7 mm
A₂	Lățime of housing half	9.5 mm
A₄	Material thickness	2.5 mm
B	Lățimea inelului interior	38.1 mm
B₄	Distanța de la fața laterală a dispozitivului de blocare la centrul filetului	5 mm
H	Înălțime totală	112 mm
H₂	Diametru reazem	min. 67 mm
J	Distanța între centrele găurilor de șurub	90.5 mm
L	Lungime totală	84 mm
N	Diametru gaură șurub de prindere	11 mm
s₁	Distanța de la fața laterală a dispozitivului de blocare la centrul pistei	22.2 mm
T	Overall width	38.1 mm

Date de calcul

C	Sarcină dinamică de bază	19.5 kN
C₀	Sarcină statică de bază	11.2 kN
P_u	Limită de sarcină la oboseală	0.475 kN
Permissible radial load	Permissible radial load	max. 5 kN
Turație limită	Turație limită	6300 r/min

Informații de montaj

G₂	Set screw	M6x0.75
Dimensiune cheie hexagonală pentru șurubul de fixare	Dimensiune cheie hexagonală pentru șurubul de fixare	3 mm
Cuplu de strângere recomandat pentru șurubul de fixare	Cuplu de strângere recomandat pentru șurubul de fixare	4 N·m N·m
G	Diametru recomandat șuruburi de prindere, mm	10 mm
G	Diametru recomandat șuruburi de prindere, inch	0.375 in in

Produse incluse

Carcasă	Carcasă	PFT 62
Bearing	Bearing	YAR 206-2F
