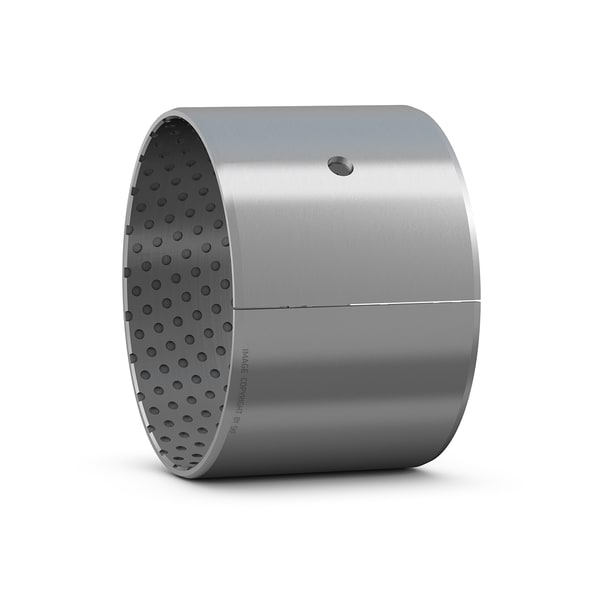

Fotografia produsului are caracter informativ
PCM161820-M+SKF
Date tehnice produs
PCM 161820 M - POM composite straight bushing
Bucșă dreaptă compozită POM. Bucșele drepte (cilindrice) compozite POM SKF sunt adecvate pentru mișcări oscilante, rotative și liniare și pot prelua sarcini radiale. După umplerea inițială cu gresare, sunt optimizate pentru întreținere minimă în condiții de operare dificile. Buzunarele de pe suprafața de alunecare servesc ca rezervoare de gresare. Relubrifierea poate extinde considerabil durata de viață a rulmenților. În ciuda construcției compacte, pot prelua sarcini mari.
Diametru interior16 mmDiametru interior
Diametru exterior18 mmDiametru exterior
Lățime20 mmLățime
Sarcină dinamică de bază38 kNSarcină dinamică de bază
Sarcină statică de bază80 kNSarcină statică de bază
ExecuțieStraightExecuție
Prezentare produs
| Cod produs | PCM 161820 M |
|---|---|
| Tip produs | POM composite straight bushing |
| Marcă | SKF |
Dimensiuni detaliate
| Diametru interior | Diametru interior | 16 mm |
| Diametru exterior | Diametru exterior | 18 mm |
| Lățime | Lățime | 20 mm |
Performanță
| Sarcină dinamică de bază | Sarcină dinamică de bază | 38 kN |
| Sarcină statică de bază | Sarcină statică de bază | 80 kN |
Proprietăți
| Execuție | Execuție | Straight |
| Material | Material | POM composite |
| Caracteristică de relubrifiere | Caracteristică de relubrifiere | Cu |
Logistică
| Greutate netă produs | Greutate netă produs | 0.006 kg |
| Cod eClass | Cod eClass | 23-05-01-90 |
| Cod UNSPSC | Cod UNSPSC | 31171605 |
Dimensiuni detaliate
| d | Diametru interior | 16 mm |
| D | Diametru exterior | 18 mm |
| B | Lățime | 20 mm |
| M | Diametru orificiu de ungere | 3 mm |
| c1 | Length chamfer bore - axial direction | min. 0.1 mm |
| c1 | Length chamfer bore - axial direction | max. 0.6 mm |
| c2 | Lungime teșitură diametru exterior - direcție axială | min. 0.2 mm |
| c2 | Lungime teșitură diametru exterior - direcție axială | max. 1 mm |
Montaje recomandate
| Tolerance shaft | Tolerance shaft | h8 |
| Tolerance housing | Tolerance housing | H7 |
Date de calcul
| C | Sarcină dinamică de bază, radială direction | 38 kN |
| C0 | Sarcină statică de bază, radială direction | 80 kN |
| K | Factor specific de sarcină dinamică | 120 N/mm² N/mm² |
| K0 | Factor specific de sarcină statică | 250 N/mm² N/mm² |
| KM | Factor în funcție de material și tip de rulment | 1900 |
| v | viteză de alunecare admisibilă | max. 2.5 m/s m/s |
| µ | Coeficient de frecare | min. 0.02 |
| µ | Coeficient de frecare | max. 0.2 |
