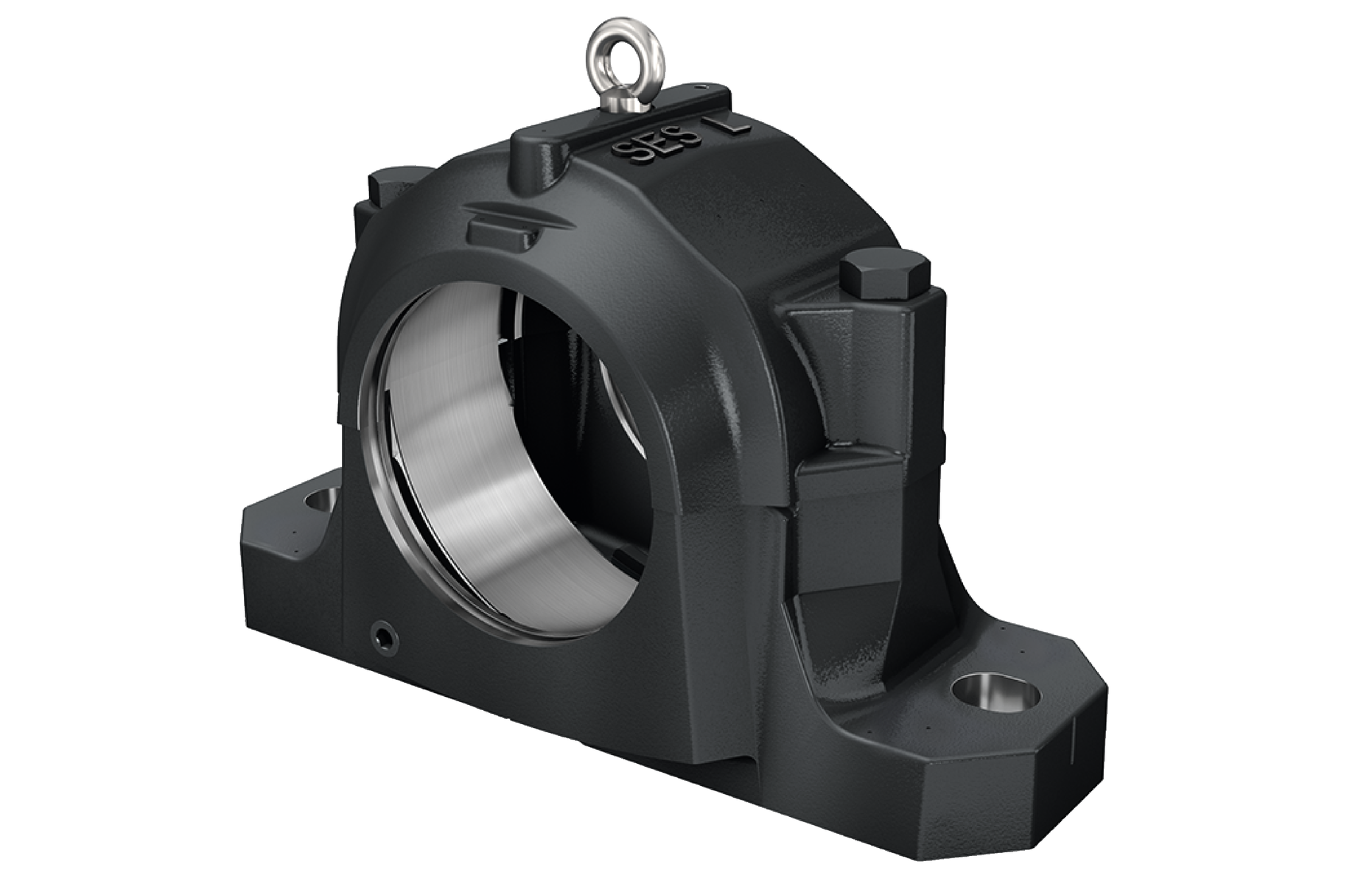

Fotografia produsului are caracter informativ
SES213-L+FAG
Date tehnice FAG/Schaeffler
SES213-L - Carcasă pedestal
Carcasă pedestal separabilă pentru diverse tipuri de rulmenți. Seria SNV este înlocuită de noua serie SES din 2022.
D120 mmDiametru exterior rulment
Prezentare produs
| Cod produs | SES213-L |
|---|---|
| Tip produs | Carcasă pedestal |
| Marcă | FAG |
| Număr material Schaeffler | 0860885050000 |
| Tip de bază | SES213 |
| Masa | 6.2 kg |
| CAD disponibil | Da |
| Date de calcul disponibile | Nu |
Variantă tehnică și sufixe

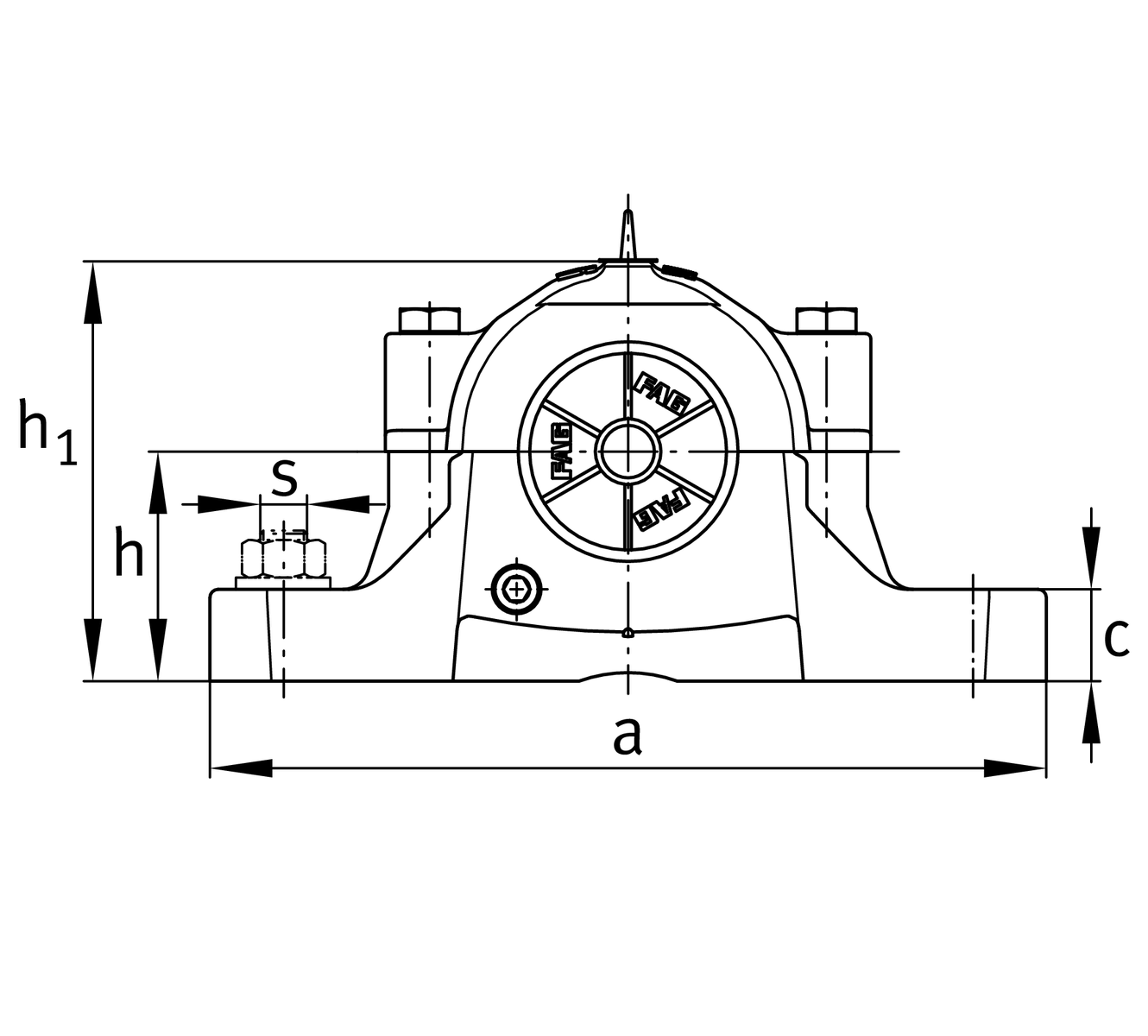

Dimensiuni principale și date de performanță
| D | Diametru exterior rulment | 120 mm |
| a | Length base | 275 mm |
| h 1 | Înălțime | 150 mm |
| g | Lățime corp carcasă | 110 mm |
| K | Lățime bearing seat | 51 mm |
| ≈m | Masă | 6,2 kg |

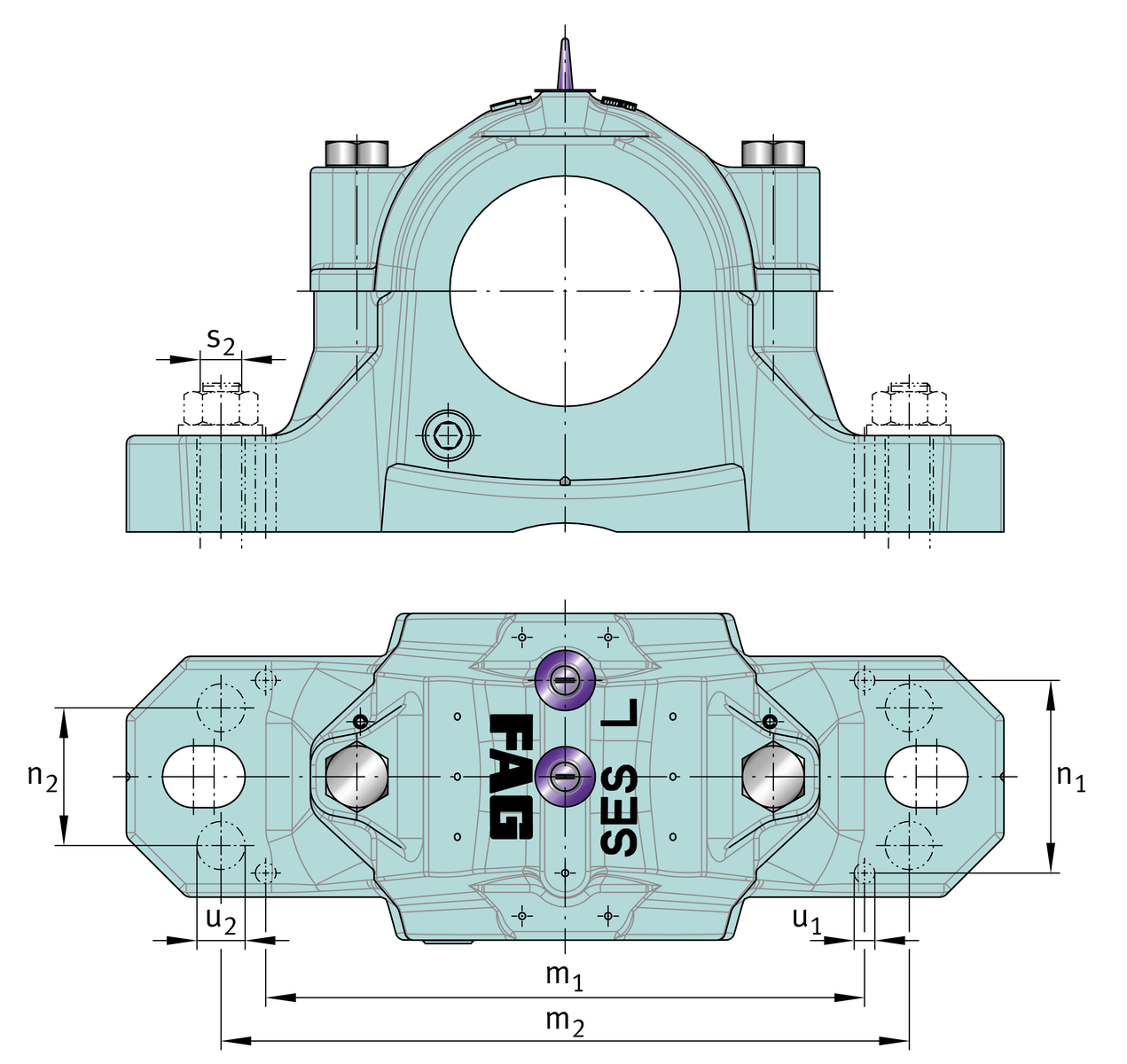

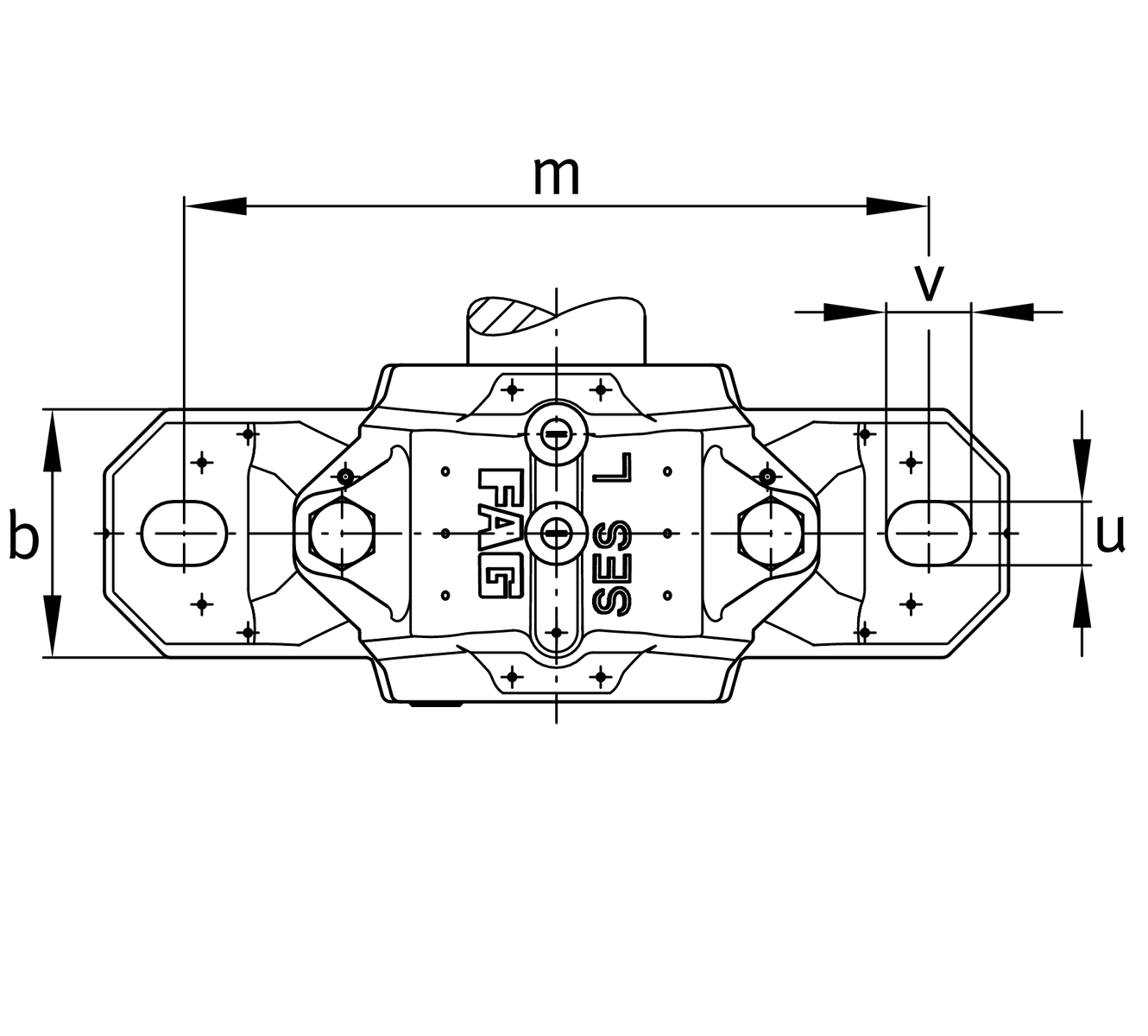

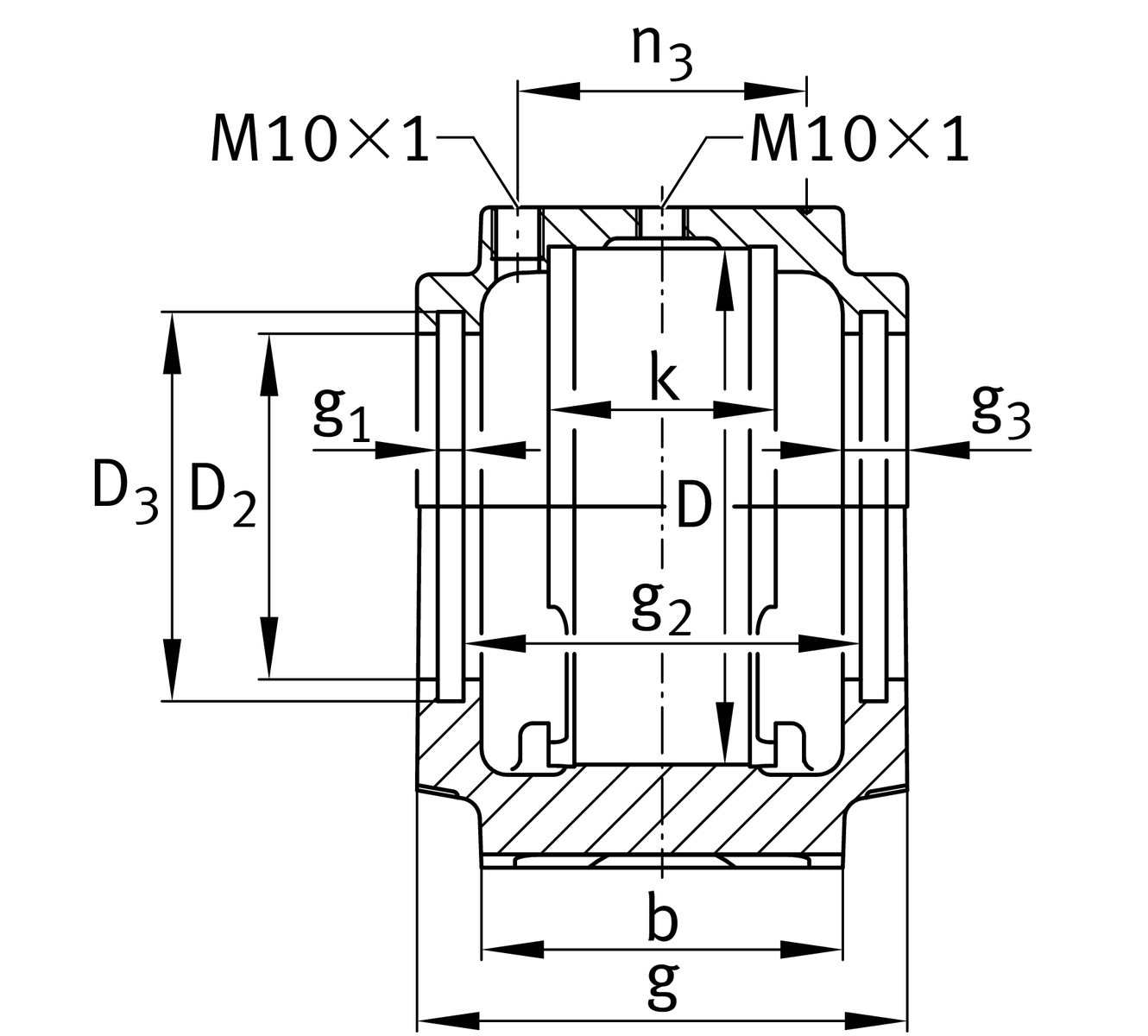

Dimensiuni detaliate
| b | Lățime base | 80 mm |
| c | Înălțime base | 30 mm |
| h | Înălțime de la bază la axa arborelui | 80 mm |
| m | Distanță alezaje de fixare | 230 mm |
| s | Dimensiune șurub | 0,625 in |
| s | Dimensiune șuruburi de fixare | M16 |
| u | Lățime slot | 18 mm |
| v | Lungime canal | 24 mm |
| D 2 | Diametru etanșare | 92,5 mm |
| D 3 | Diametru etanșare groove | 101 mm |
| D 5 | Diametru exterior sealing labyrinth | 98,7 mm |
| g 1 | Lățime etanșareing groove | 5 mm |
| g 2 | Distanță etanșare | 92 mm |
| g 3 | Grosime perete | 13 mm |
| g 4 | Distanță lubrifiere cu ulei | 28 mm |
| m 1 | Distanță orificii știfturi aliniate m1 | 194 mm |
| n 3 | Distanță ungere | 67 mm |
| n 4 | Distanță ungere-etanșare | 96 mm |
| u 1 | Diametru interior u1 | 6 mm |
| u 2 | Diametru interior u2 | 14 mm |
