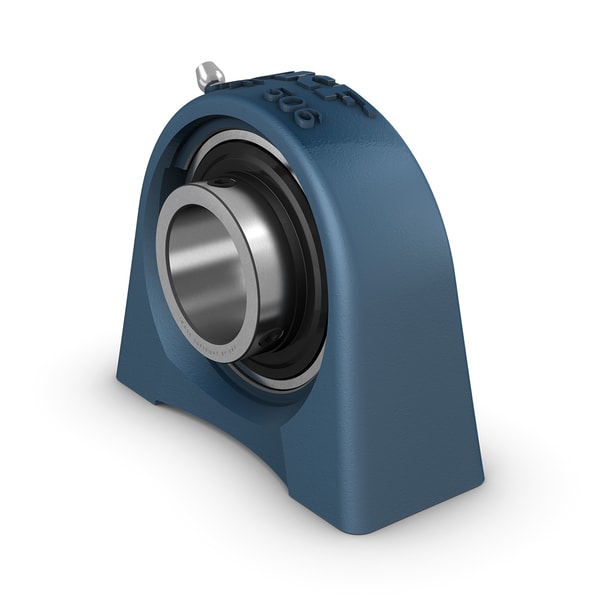

Fotografia produsului are caracter informativ

SYF25-TF+SKF

Date tehnice produs

SYF 25 TF - Short base pillow block ball bearing unit cu extended inel interior and set screw locking, fontă

Short base pillow block ball bearing unit cu extended inel interior and set screw locking, fontă Short base pillow (plummer) block ball bearing units consist of an insert bearing mounted in a carcasă din fontă. This variant has threads for attachment bolts and is adecvat pentru applications cu both constant and alternating directions of rotation. Are un inel interior extins pe ambele părți și este blocat pe arbore prin strângerea unui șurub de fixare pe inelul interior, ceea ce facilitează montajul.

Diametru arbore25 mmDiametru arbore

Înălțime centru (lagăr pe pernă)36.5 mmÎnălțime centru (lagăr pe pernă)

Lățime totală carcasă36 mmLățime totală carcasă

Distanța între centrele găurilor de șurub50.8 mmDistanța între centrele găurilor de șurub

Lățime totală a rulmentului34.1 mmLățime totală a rulmentului

Sarcină dinamică de bază14 kNSarcină dinamică de bază

Prezentare produs

Cod produs	SYF 25 TF
Tip produs	Short base pillow block ball bearing unit cu extended inel interior and set screw locking, fontă
Marcă	SKF

Dimensiuni detaliate

Diametru arbore	Diametru arbore	25 mm
Înălțime centru (lagăr pe pernă)	Înălțime centru (lagăr pe pernă)	36.5 mm
Lățime totală carcasă	Lățime totală carcasă	36 mm
Distanța între centrele găurilor de șurub	Distanța între centrele găurilor de șurub	50.8 mm
Lățime totală a rulmentului	Lățime totală a rulmentului	34.1 mm

Performanță

Sarcină dinamică de bază	Sarcină dinamică de bază	14 kN
Sarcină statică de bază	Sarcină statică de bază	7.8 kN
Turație limită	Turație limită	7000 r/min
Nute	Nute	Turație limită cu shaft tolerance h6

Proprietăți

Tip carcasă	Tip carcasă	Pillow block, short base
Număr găuri de șurub pentru fixare	Număr găuri de șurub pentru fixare	2
Fastening bolt hole type	Fastening bolt hole type	Filetat
Element de reținere, inel interior	Element de reținere, inel interior	Set screws
Tip alezaj	Tip alezaj	Cilindric
Inel de așezare din cauciuc	Inel de așezare din cauciuc	Fără
Material, housing	Material, housing	Cast iron
Material rulment	Material rulment	Oțel pentru rulmenți
Acoperire	Acoperire	Fără
Etanșare, bearing	Etanșare, bearing	Seal and flinger pe ambele părți
Tip etanșare	Tip etanșare	Contact, standard
Etanșare, unit	Etanșare, unit	Fără
Lubrifiant	Lubrifiant	unsoare
Relubrifiere hole	Relubrifiere hole	Cu
unsoare fitting	unsoare fitting	Cu

Logistică

Greutate netă produs	Greutate netă produs	0.547 kg
Cod eClass	Cod eClass	23-05-08-02
Cod UNSPSC	Cod UNSPSC	31171536

Dimensiuni detaliate

d	Diametru interior	25 mm
d₁	Diametrul umărului inelului interior	≈ 33.74 mm
A	Base width	36 mm
A₁	Top width	22 mm
B	Lățimea inelului interior	34.1 mm
B₄	Distanța de la fața laterală a dispozitivului de blocare la centrul filetului	5 mm
H	Înălțime of spherical seat centre	36.5 mm
H₂	Înălțime totală	70 mm
J	Distanța între centrele găurilor de șurub	50.8 mm
L	Lungime totală	70 mm
s₁	Distanța de la fața laterală a dispozitivului de blocare la centrul pistei	19.8 mm
R_G	Carcasă thread for the grease fitting	1/4-28 UNF
R₁	Poziție axială filet carcasă	2 mm
R_α	Angular position of the housing thread	45 ° °
D_N	Diametru sferă cap gresor	6.5 mm
SW_N	Dimensiune cheie hexagonală pentru gresor	7 mm
G_N	Filet of grease fitting	1/4-28 SAE-LT

Date de calcul

C	Sarcină dinamică de bază	14 kN
C₀	Sarcină statică de bază	7.8 kN
P_u	Limită de sarcină la oboseală	0.335 kN
Turație limită	Turație limită	7000 r/min

Informații de montaj

G	Filet for attachment bolts	M10
G₁	Lungime filet	15 mm
G₂	Set screw	M6x0.75
Dimensiune cheie hexagonală pentru șurubul de fixare	Dimensiune cheie hexagonală pentru șurubul de fixare	3 mm
Cuplu de strângere recomandat pentru șurubul de fixare	Cuplu de strângere recomandat pentru șurubul de fixare	4 N·m N·m
