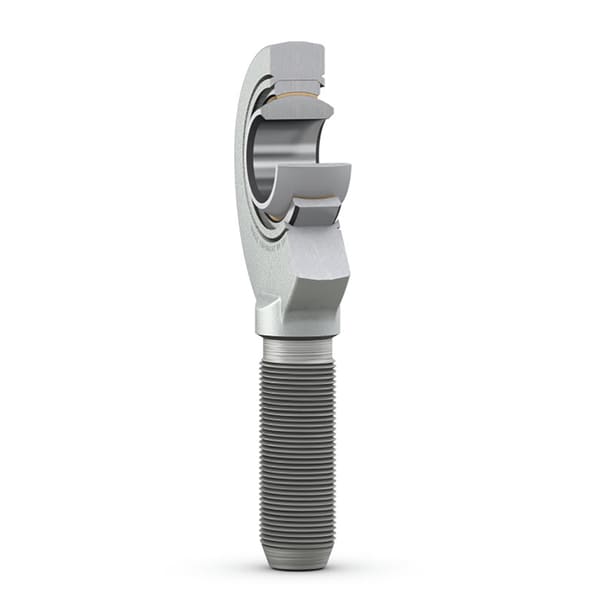

Fotografia produsului are caracter informativ
SA6C+SKF
Date tehnice produs
SA 6 C - Cap de bară, fără întreținere, male thread
Cap de bară, fără întreținere, male thread These SKF rod ends contain a spherical plain bearing cu a steel/PTFE sintered bronze suprafață de alunecare combination. The bearing is fără întreținere. The male thread is available cu a left- (prefix SAL) sau right-hand thread.
Diametru interior, bearing inel interior6 mmDiametru interior, bearing inel interior
Diametru exterior, ochi carcasă22 mmDiametru exterior, ochi carcasă
Lățime, bearing inel interior6 mmLățime, bearing inel interior
Designație filetM 6Designație filet
Lățime, housing eye4.5 mmLățime, housing eye
Centre height, housing (from end of shank)36 mmCentre height, housing (from end of shank)
Prezentare produs
| Cod produs | SA 6 C |
|---|---|
| Tip produs | Cap de bară, fără întreținere, male thread |
| Marcă | SKF |
Dimensiuni detaliate
| Diametru interior, bearing inel interior | Diametru interior, bearing inel interior | 6 mm |
| Diametru exterior, ochi carcasă | Diametru exterior, ochi carcasă | 22 mm |
| Lățime, bearing inel interior | Lățime, bearing inel interior | 6 mm |
| Designație filet | Designație filet | M 6 |
| Lățime, housing eye | Lățime, housing eye | 4.5 mm |
| Centre height, housing (from end of shank) | Centre height, housing (from end of shank) | 36 mm |
| Carcasă length, total | Carcasă length, total | 49 mm |
Performanță
| Sarcină dinamică de bază | Sarcină dinamică de bază | 3.6 kN |
| Sarcină statică de bază | Sarcină statică de bază | 8.15 kN |
Proprietăți
| Sliding contact surface combination | Sliding contact surface combination | Steel/PTFE sintered bronze |
| Material, housing | Material, housing | Steel |
| Material, inel interior | Material, inel interior | Oțel pentru rulmenți |
| Material, inel exterior | Material, inel exterior | Deep-drawing steel |
| Întreținere | Întreținere | Întreținere-free |
| Attachment feature, rod end shank | Attachment feature, rod end shank | Right-hand male thread |
| Etanșare | Etanșare | Fără |
Logistică
| Greutate netă produs | Greutate netă produs | 0.0172 kg |
| Cod eClass | Cod eClass | 23-05-01-05 |
| Cod UNSPSC | Cod UNSPSC | 31171508 |
Dimensiuni detaliate
| d | Diametru interior | 6 mm |
| d2 | Diameter head | max. 22 mm |
| B | Lățime inel interior | 6 mm |
| G | Filet | M 6 |
| C1 | Lățime head | max. 4.5 mm |
| h | Înălțime shank end face - centre rod end eye | 36 mm |
| α | Angle of tilt | 13 ° ° |
| dk | Diametru cale de rulare inel interior | 10 mm |
| l1 | Length thread | min. 16 mm |
| l2 | Length (height) housing | max. 49 mm |
| l7 | Distance shank chamfer - centre rod end eye | min. 10 mm |
| r1 | Dimensiune teșitură bore | min. 0.3 mm |
Date de calcul
| C | Sarcină dinamică de bază | 3.6 kN |
| C0 | Sarcină statică de bază | 8.15 kN |
| K | Factor specific de sarcină dinamică | 100 N/mm² N/mm² |
| KM | Material constant | 1400 |
