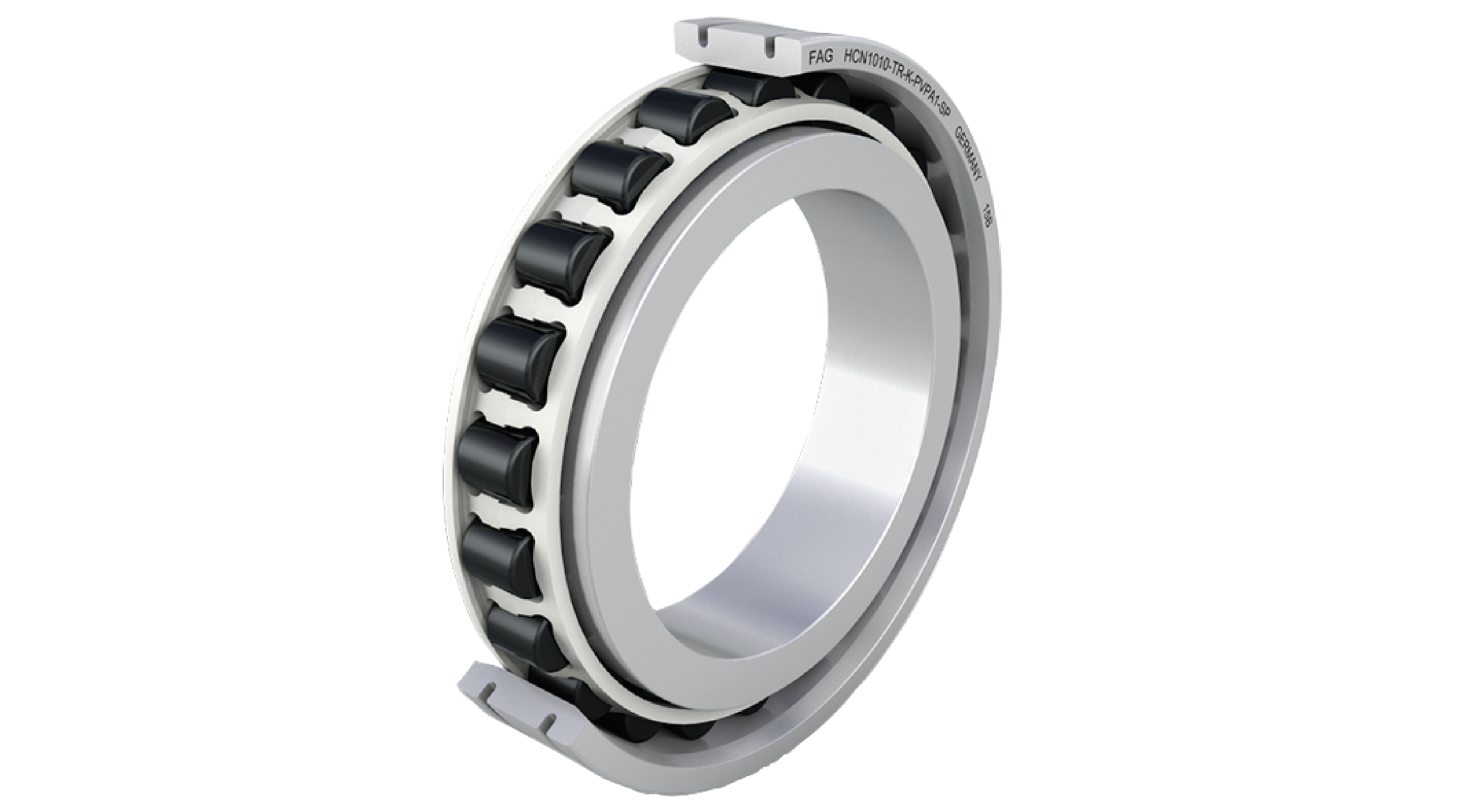

Fotografia produsului are caracter informativ

N1020-D-K-PVPA1-SP-XL+FAG

Date tehnice FAG/Schaeffler

N1020-D-K-PVPA1-SP-XL - Rulment cu role cilindrice

Rulmenți cu role cilindrice de superprecizie N10..-D-K-PVPA1-SP-XL, Rulment liber, cu alezaj conic, conicitate 1:12, demontabil, cu colivie

d100 mmDiametru interior

D150 mmDiametru exterior

B24 mmLățime

C r99.000 NSarcină dinamică de bază, radială

C 0r118.000 NSarcină statică de bază, radială

Sarcină radială

Lubrifiere cu unsoare

Lubrifiere cu ulei

Neetanșat

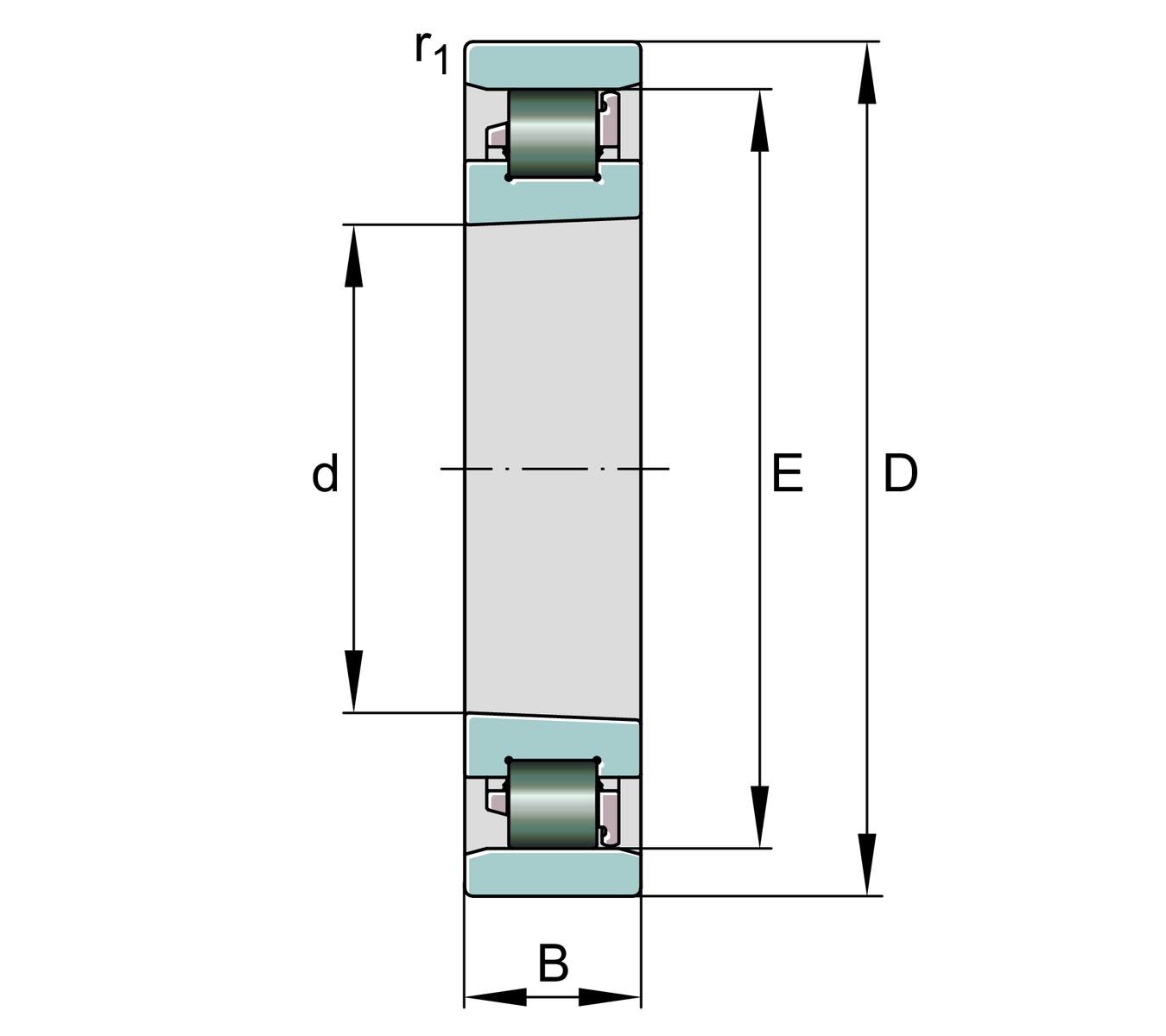

d	Diametru interior	100 mm
D	Diametru exterior	150 mm
B	Lățime	24 mm
C r	Sarcină dinamică de bază, radială	99.000 N
C 0r	Sarcină statică de bază, radială	118.000 N
C ur	Limită de sarcină la oboseală, radială	17.800 N
n G unsoare	Turație limită pentru lubrifiere cu unsoare	11.900 1/min
n G Oil	Turație limită pentru lubrifiere cu ulei	14.100 1/min
≈m	Masă	1,298 kg

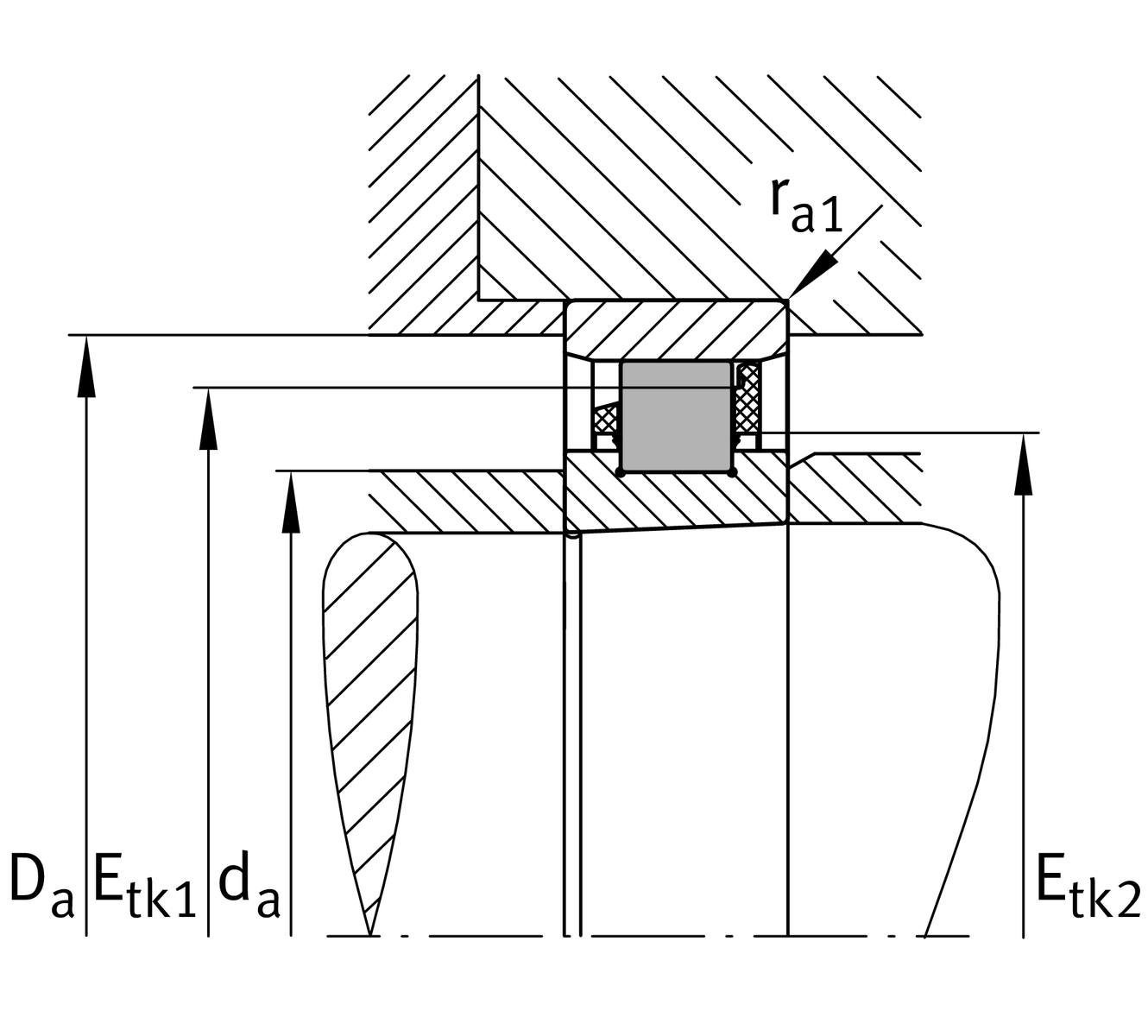

d a	Diametru umăr arbore	115 mm
	Toleranță umăr arbore	h12
D a	Diametru umăr carcasă	138,5 mm
	Diametru umăr carcasă tolerance	H12
E tk 1 nom	Diametru minim cerc injecție	134 mm
E tk 2 nom	Injection pitch diameter nom	121,1 mm
r a1 max	Rază maximă a degajării	1 mm

r 1 min	Dimensiune minimă a teșiturii	1,1 mm

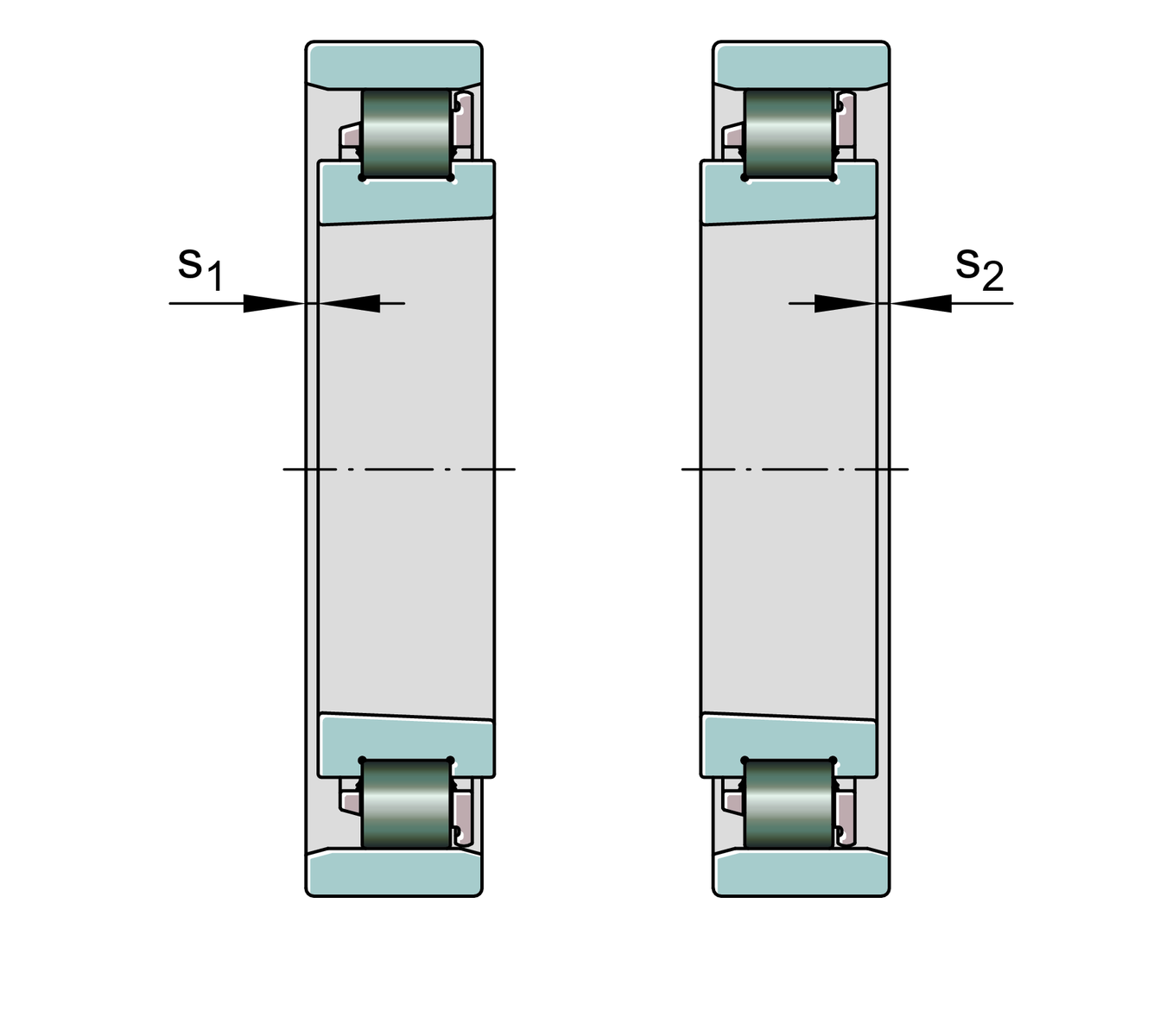

s 1	Deplasare axială	2,2 mm
s 2	Deplasare axială	4,4 mm
E	Diametru cale de rulare inel exterior	137 mm

T min	Temperatură minimă de funcționare	-30 °C
T max	Temperatură maximă de funcționare	150 °C
