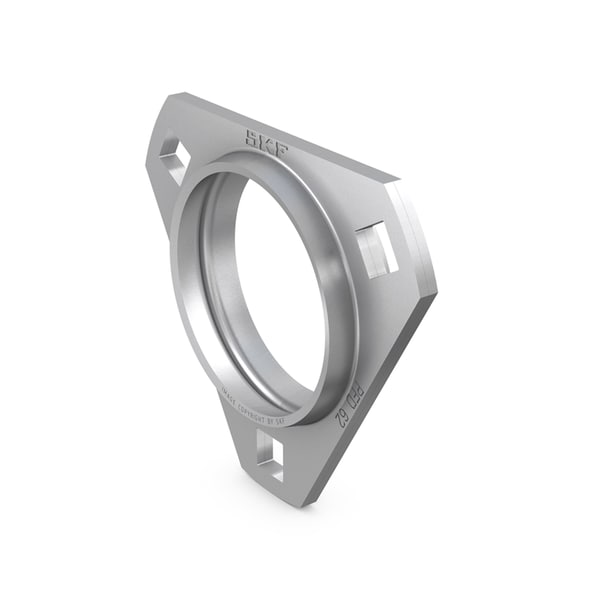

Fotografia produsului are caracter informativ
PFD52+SKF
Date tehnice produs
PFD 52 - Triangular flanged pressed steel housing for insert bearings
Triangular flanged pressed steel housing for insert bearings Triangular flanged pressed steel housings for insert bearings are lightweight and made from cold-rolled steel, and are zinc-coated for corrosion protection. The housings are cost-effective and designed for simple applications cu light loads. The two-part housing, which has no provision for relubrication, can be ordered separately from the insert bearing, making a large number of combinations possible.
Diametru locaș sferic52 mmDiametru locaș sferic
Lățime totală carcasă18 mmLățime totală carcasă
Diametru cerc găuri șurub carcasă flanșă rotundă/triunghiulară76.2 mmDiametru cerc găuri șurub carcasă flanșă rotundă/triunghiulară
Tip carcasăFlangedTip carcasă
Carcasă cu flanșă typeTriangularCarcasă cu flanșă type
Număr găuri de șurub pentru fixare3Număr găuri de șurub pentru fixare
Prezentare produs
| Cod produs | PFD 52 |
|---|---|
| Tip produs | Triangular flanged pressed steel housing for insert bearings |
| Marcă | SKF |
Dimensiuni detaliate
| Diametru locaș sferic | Diametru locaș sferic | 52 mm |
| Lățime totală carcasă | Lățime totală carcasă | 18 mm |
| Diametru cerc găuri șurub carcasă flanșă rotundă/triunghiulară | Diametru cerc găuri șurub carcasă flanșă rotundă/triunghiulară | 76.2 mm |
Proprietăți
| Tip carcasă | Tip carcasă | Flanged |
| Carcasă cu flanșă type | Carcasă cu flanșă type | Triangular |
| Număr găuri de șurub pentru fixare | Număr găuri de șurub pentru fixare | 3 |
| Fastening bolt hole type | Fastening bolt hole type | Plain |
| Material, housing | Material, housing | Pressed steel |
| Acoperire | Acoperire | Zinc-coated |
| Relubrifiere hole | Relubrifiere hole | Fără |
| unsoare fitting | unsoare fitting | Fără |
Logistică
| Greutate netă produs | Greutate netă produs | 0.12 kg |
| Cod eClass | Cod eClass | 23-05-08-02 |
| Cod UNSPSC | Cod UNSPSC | 31171536 |
Dimensiuni detaliate
| Da | Diametru locaș sferic | 52 mm |
| A2 | Lățime housing half | 9 mm |
| A4 | Material thickness | 2 mm |
| H | Lungime totală | 95 mm |
| H1 | Distance from straight edge to bearing seat centre | 34 mm |
| H2 | Diametru reazem | min. 56 mm |
| J | Pitch diameter of bolt holes | 76.2 |
| N | Length of attachment bolt hole | 8.7 mm |
Date de calcul
| Permissible radial load | Permissible radial load | max. 3.6 kN |
Informații de montaj
| G | Diametru recomandat șuruburi de prindere, mm | 8 mm |
| G | Diametru recomandat șuruburi de prindere, inch | 0.3125 in in |
