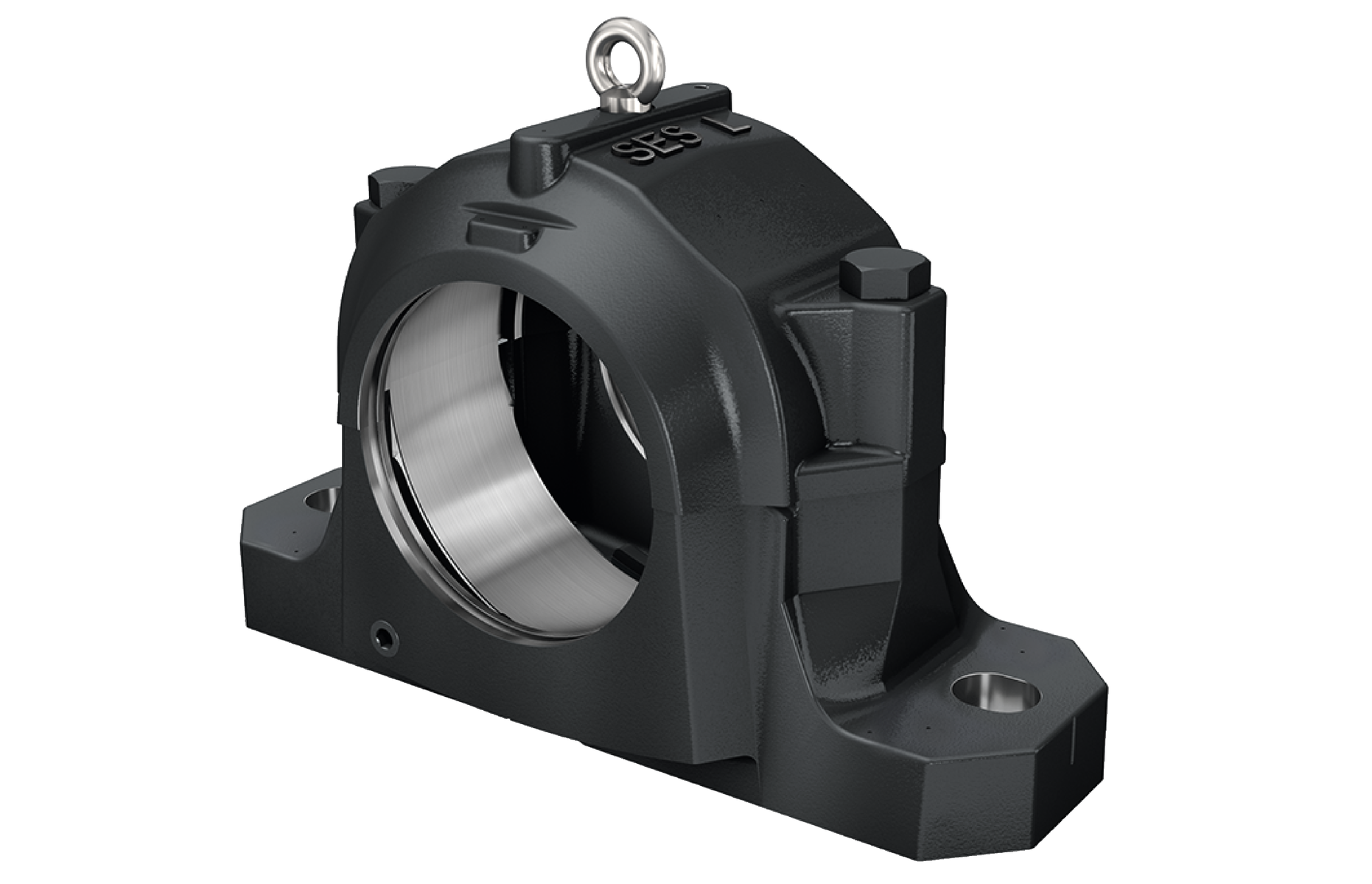

Fotografia produsului are caracter informativ
SES518-615-L+FAG
Date tehnice FAG/Schaeffler
SES518-615-L - Carcasă pedestal
Carcasă pedestal separabilă pentru diverse tipuri de rulmenți. Seria SNV este înlocuită de noua serie SES din 2022.
D160 mmDiametru exterior rulment
Prezentare produs
| Cod produs | SES518-615-L |
|---|---|
| Tip produs | Carcasă pedestal |
| Marcă | FAG |
| Număr material Schaeffler | 0860885990000 |
| Tip de bază | SES518 |
| Masa | 12.9 kg |
| CAD disponibil | Da |
| Date de calcul disponibile | Nu |
Variantă tehnică și sufixe

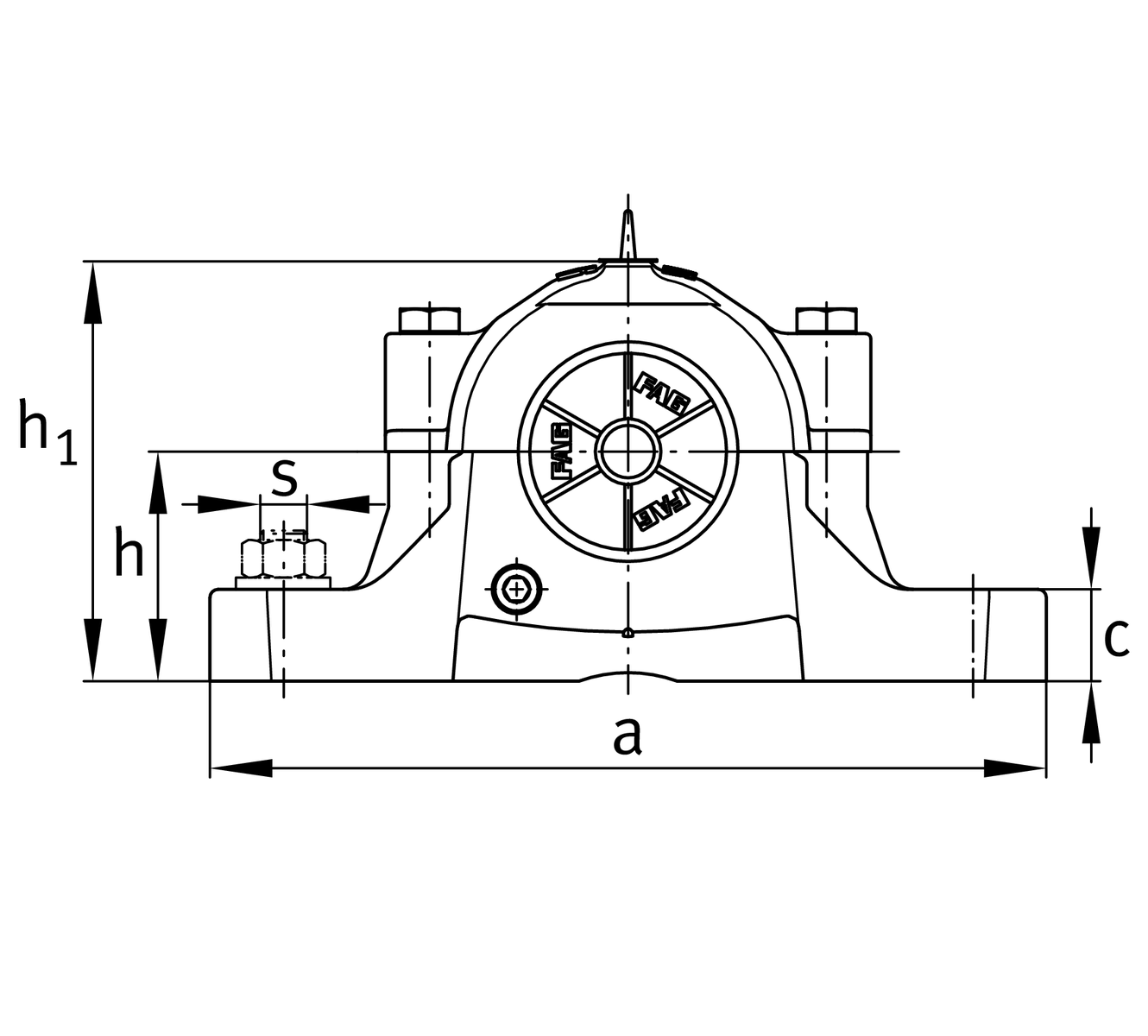

Dimensiuni principale și date de performanță
| D | Diametru exterior rulment | 160 mm |
| a | Length base | 345 mm |
| h 1 | Înălțime | 194 mm |
| g | Lățime corp carcasă | 140 mm |
| K | Lățime bearing seat | 65 mm |
| ≈m | Masă | 12,9 kg |

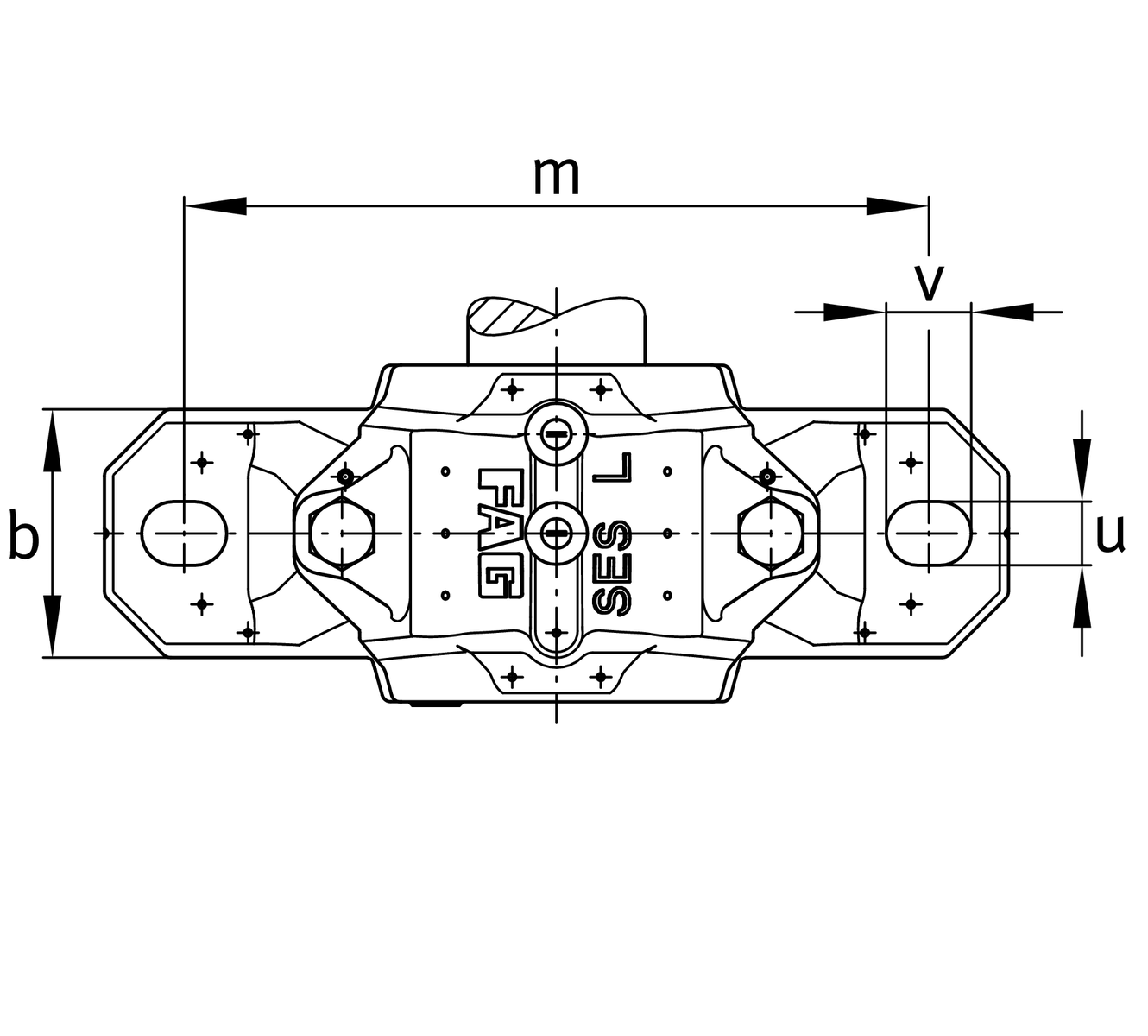

Dimensiuni detaliate
| b | Lățime base | 100 mm |
| c | Înălțime base | 35 mm |
| h | Înălțime de la bază la axa arborelui | 100 mm |
| m | Distanță alezaje de fixare | 290 mm |
| s | Dimensiune șurub | 0,75 in |
| s | Dimensiune șuruburi de fixare | M20 |
| u | Lățime slot | 22 mm |
| v | Lungime canal | 28 mm |
| D 2 | Diametru etanșare | 102,5 mm |
| D 3 | Diametru etanșare groove | 111 mm |
| D 5 | Diametru exterior sealing labyrinth | 108,7 mm |
| g 1 | Lățime etanșareing groove | 5 mm |
| g 2 | Distanță etanșare | 122 mm |
| g 3 | Grosime perete | 13 mm |
| g 4 | Distanță lubrifiere cu ulei | 32 mm |

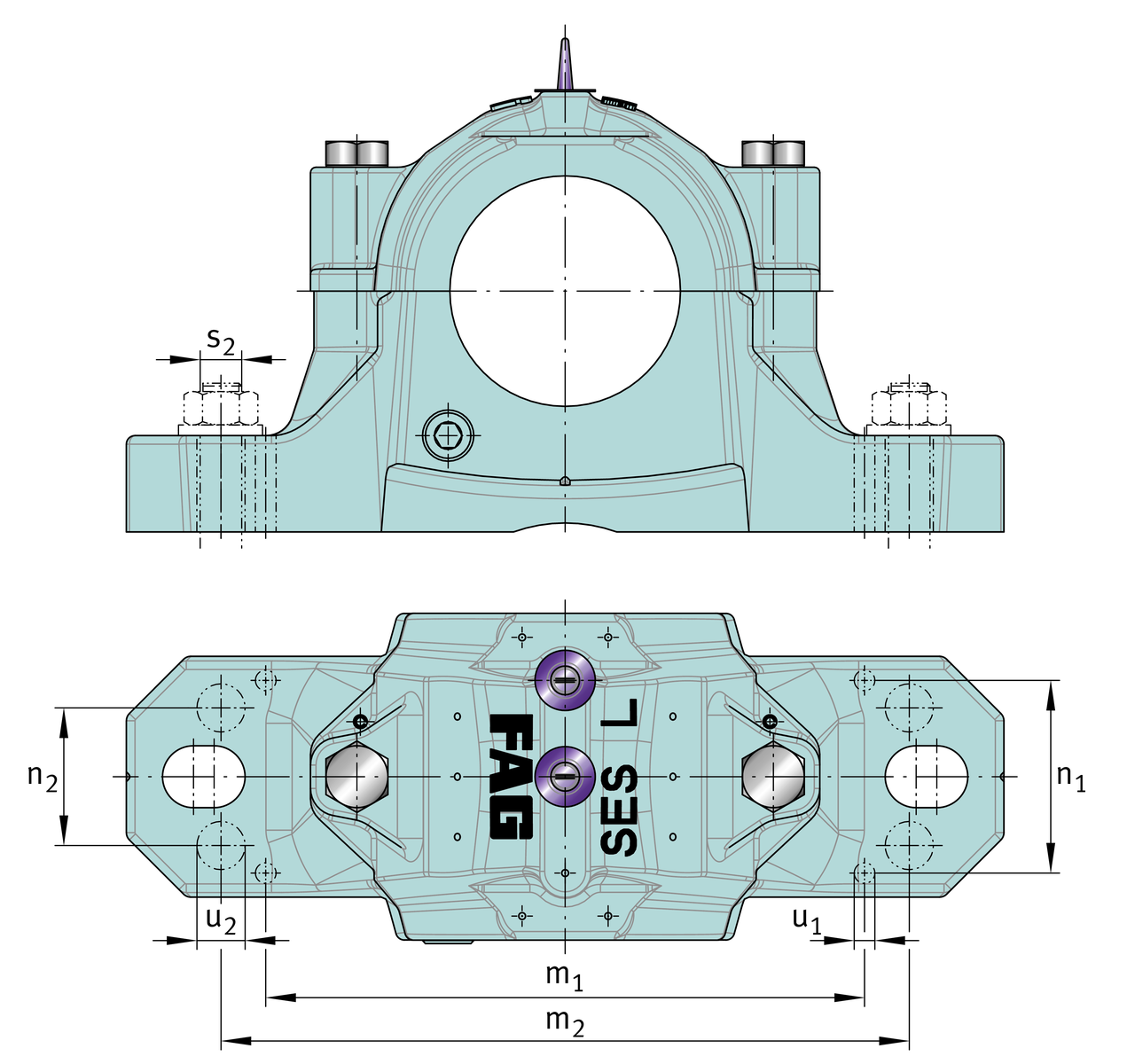

| m 1 | Distanță orificii știfturi aliniate m1 | 250 mm |
| n 3 | Distanță ungere | 80 mm |
| n 4 | Distanță ungere-etanșare | 126 mm |
| u 1 | Diametru interior u1 | 8 mm |
| u 2 | Diametru interior u2 | 18 mm |
