LFE15-1+INA
Date tehnice INA/Schaeffler

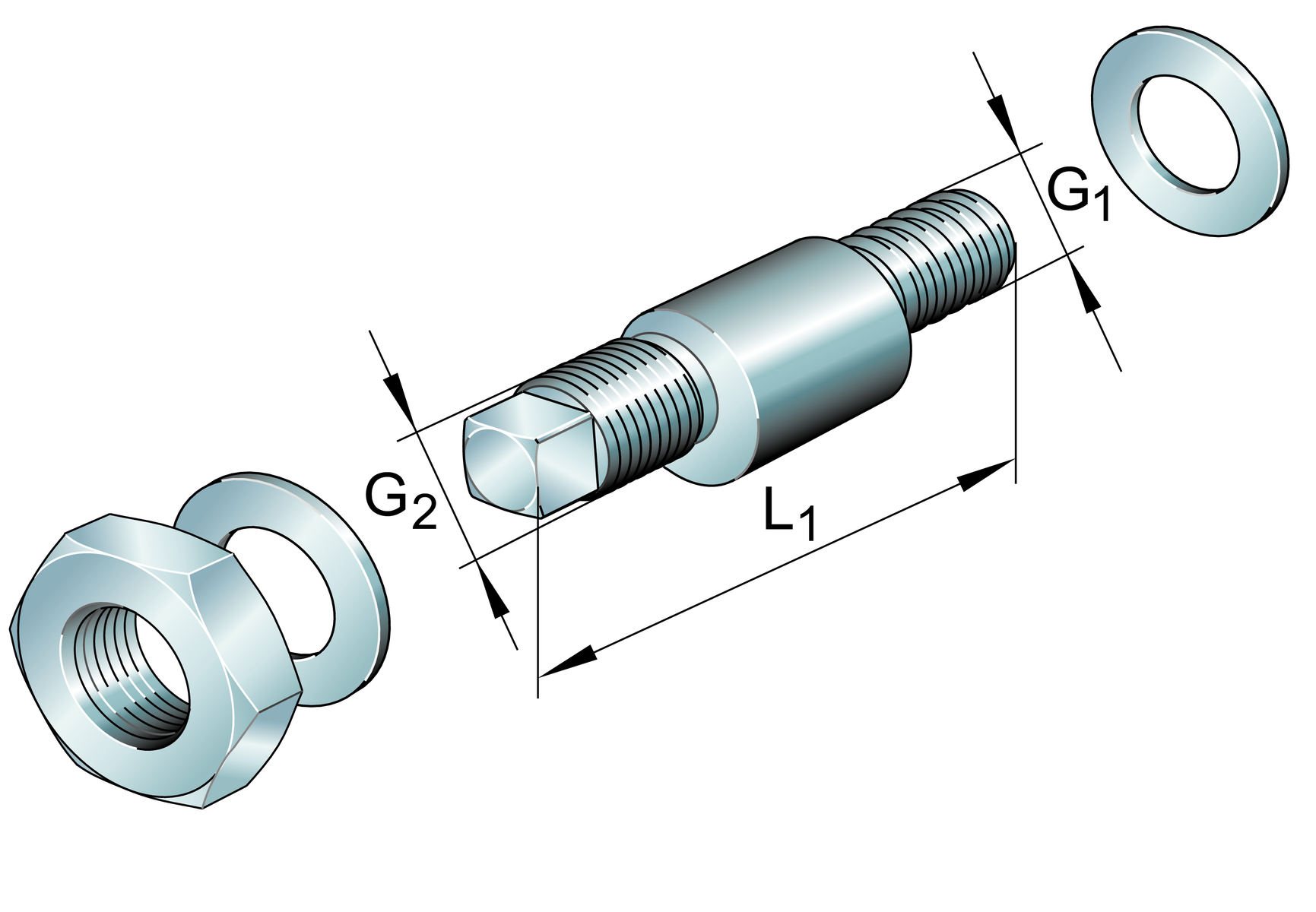

LFE15-1 - Journal track roller
eccentric bolts for track rollers LFR
d15 mm
Prezentare produs
| Cod produs | LFE15-1 |
|---|---|
| Tip produs | Journal track roller |
| Marcă | INA |
| Număr material Schaeffler | 0006026040000 |
| Tip de bază | LFE15-1 |
| Masa | 70 g |
| CAD disponibil | Da |
| Date de calcul disponibile | Nu |
Variantă tehnică și sufixe
| Size code | 15 |
Dimensiuni principale și date de performanță
| BGR | Dimension PIN | 15 |
| G 1 | M12 | |
| G 2 | M12 | |
| L 1 | 57 mm | |
| ≈m | Masă | 70 g |

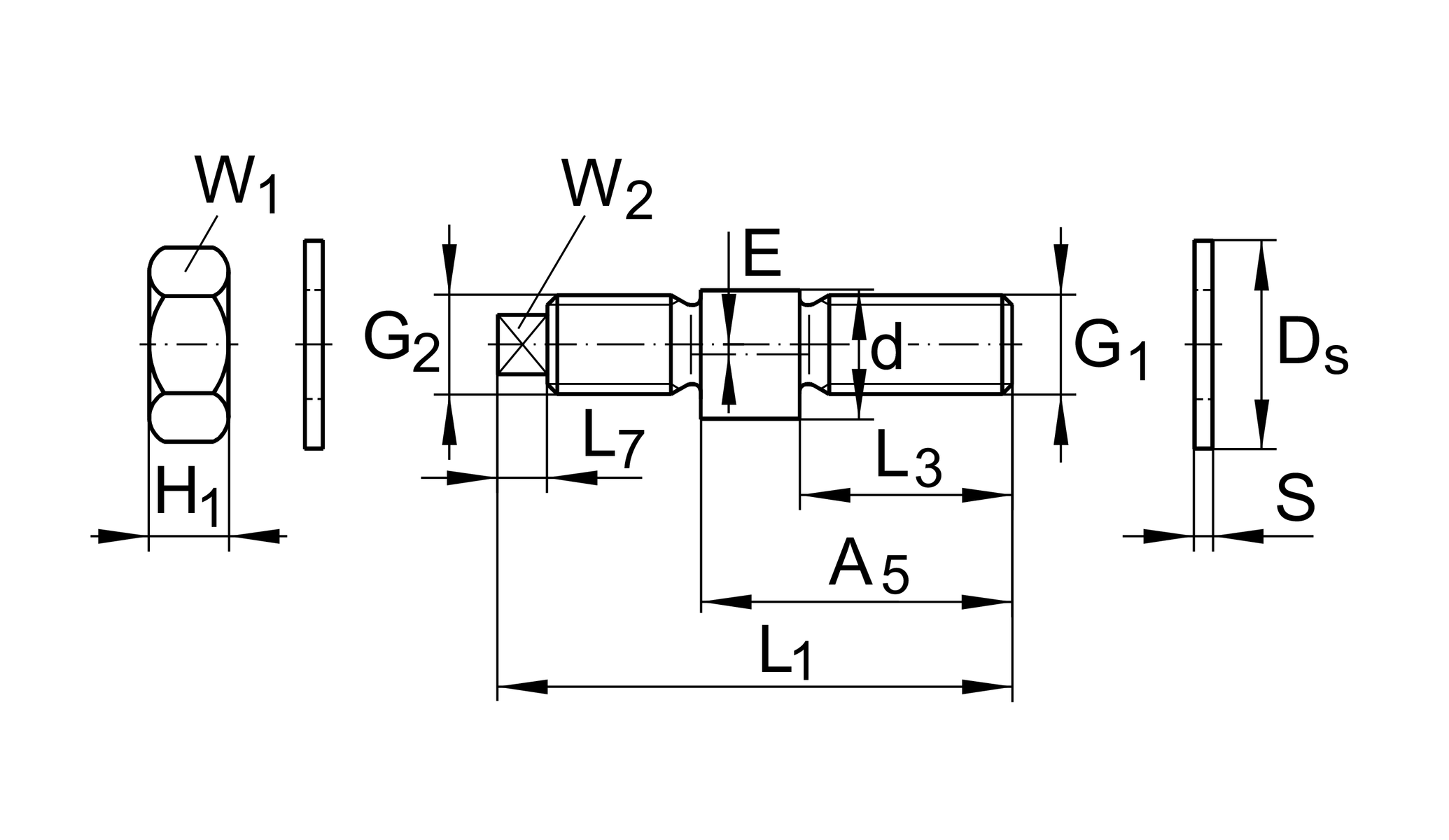

Dimensiuni de montaj
| A 5 | 41 mm | |
| D s | 21 mm | |
| d | 15 mm | |
| E | 1 mm | |
| H 1 | 6,5 mm | |
| L 3 | 24 mm | |
| L 7 | 4 mm | |
| S | 2 mm | |
| W 1 | 19 mm | |
| W 2 | 6 mm |
Informații suplimentare
| LFR..-2Z | Possible track roller-pin combinations | siehe Katalog: LF1 |
